CST8210概述：
CST8210是一款FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的3.1W单声道音频功率放大器。超小的封装非常适合应用于穿戴类产品设备中。
CST8210的差分输入架构和极高的PSRR有效地提高了CST8210对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得CST8210成为便携式音频产品的最佳选择。
CST8210具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
CST8210提供带散热片的DFN2X2_8L封装。
CST8210特性：
AB类、D类切换功能
防破音功能，防破音压缩范围-10dB
D类输出功率：
-3.1W (VDD=5.0V, RL =4Ω，THD+N=10%)
-1.8W (VDD=5.0V, RL =8Ω，THD+N=10%)
AB类输出功率：
-3.0W (VDD=5.0V, RL =4Ω，THD+N=10%)
-1.7W (VDD=5.0V, RL =8Ω，THD+N=10%)
工作电压：2.8V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流（<1uA）
OCP、OTP、UVLO保护功能
CST8210应用：
手表、手环
智能眼镜
骨传导耳机

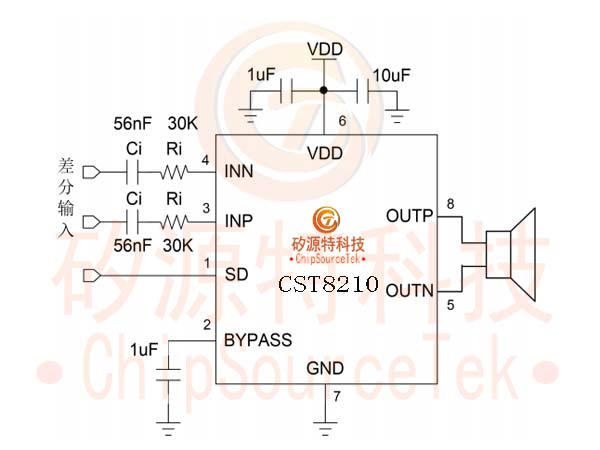

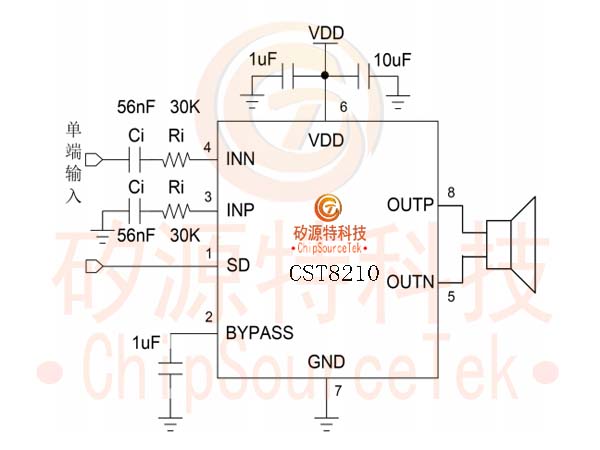

CST8210典型应用电路图：
注：SD电压1.2~1.5V工作在AB类模式，SD电压1.8~2.2V工作在Ｄ类防破音模式，SD电压大于2.5V工作
在Ｄ类防破音关闭模式，SD电压小于0.35V，芯片关断。
CST8210引脚排列：

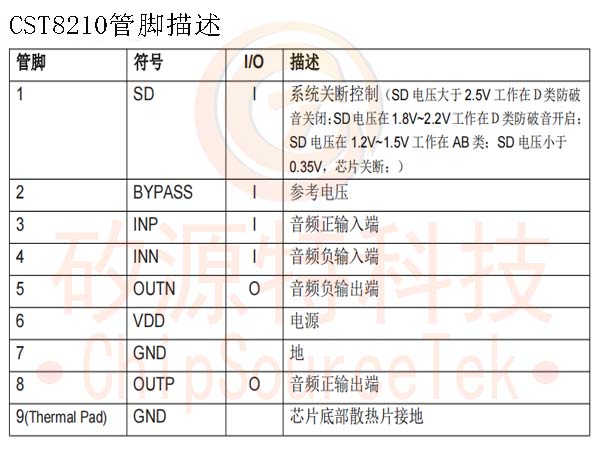

CST8210管脚描述：
CST8210订货信息：
|
料号
|
封装
|
表面印字
|
包装
|
|
CST8210 |
DFN2X2_8L |
CST8210 XXXXXXX |
3000颗/卷 |
