0030 概述:
0030是一款在8Ω负载能提供1.5W输出功率的模拟音频功率放大器,这个芯片设计包括限流技术与非常低的启动电流和极小的爆破声和滴答声。
0030包括单端输入与差分输入两种模式,芯片内部电阻设定20dB的增益并且可以联合外部电阻获得较小的增益,0030整体增益很稳定,包括使用外部的反馈电阻与外部电容而随意可以实现。
(停产) (stop production)
0030特点:
1.较宽的供电范围与极小的待机电流
2.4V—6.8V直流供电
<1uA的待机电流
2.输出功率大 (无输出电容设计)
8Ω负载输出功率在1.5W以上
(Vcc=6.8V ,THD=10% )
3.带过温和过流保护
SOP-8带散热片封装
过流保护设计
4.极小的爆破声和滴答声
5.单端输入与差分输入模式
>40dB共模抑制比
> 40dB电源抑制比
6.极快的开机时间
使能端小于1ms的开机时间
7.可以与软件配合应用
环保封装SOP-8, PDIP-8
温度范围: -40°C to +85°C
0030典型电路图:

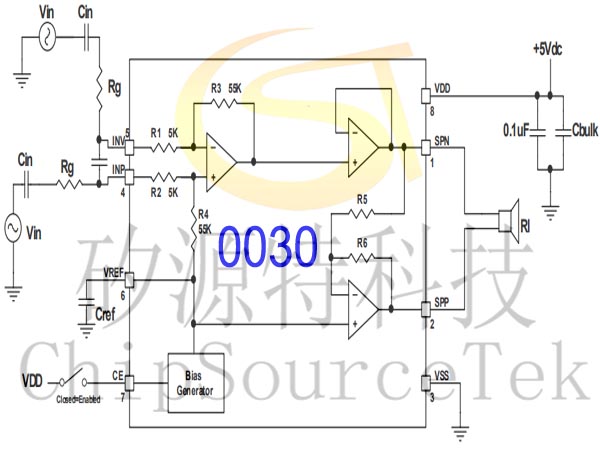

差分输入:

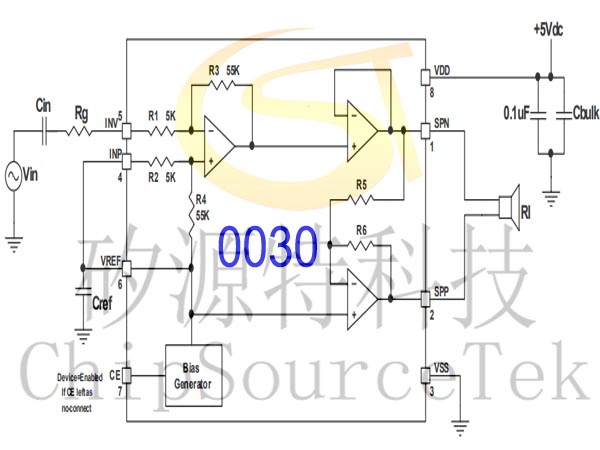

单端输入:

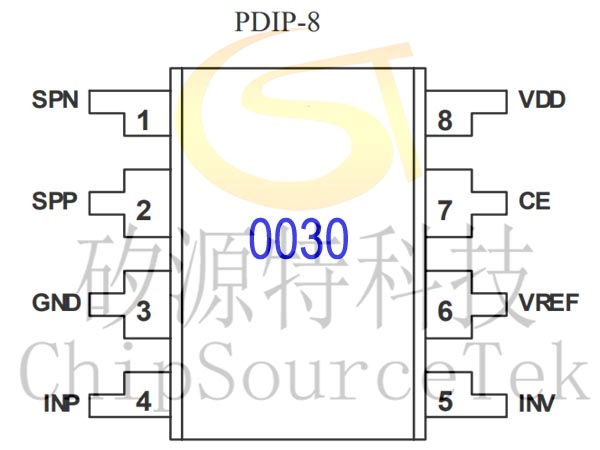

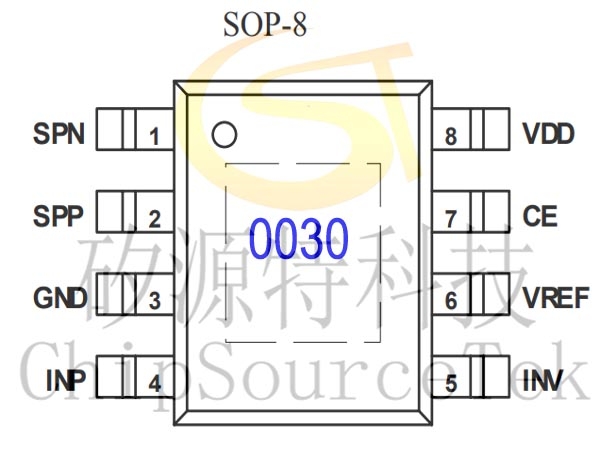

0030引脚分布:

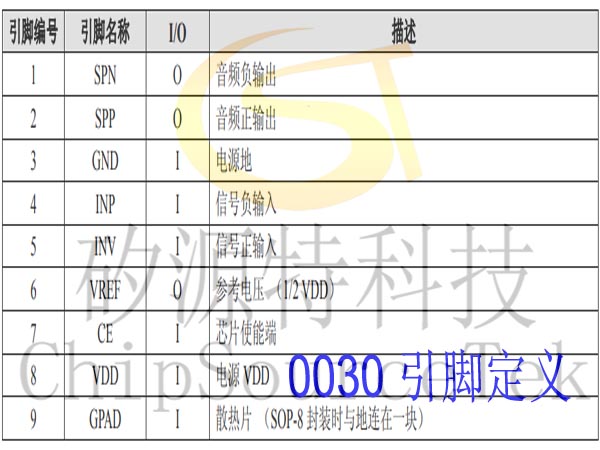

0030引脚定义:

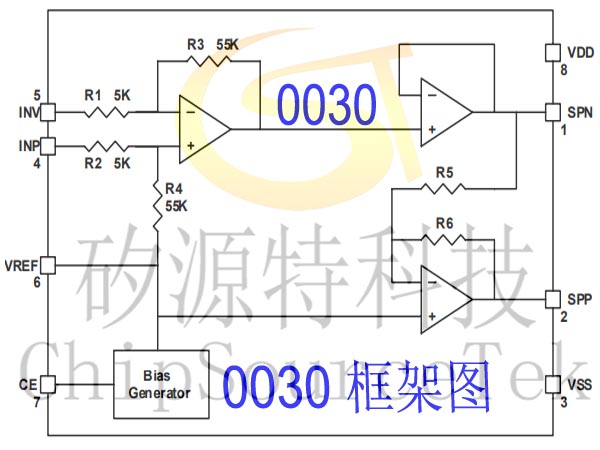

0030功能框图:

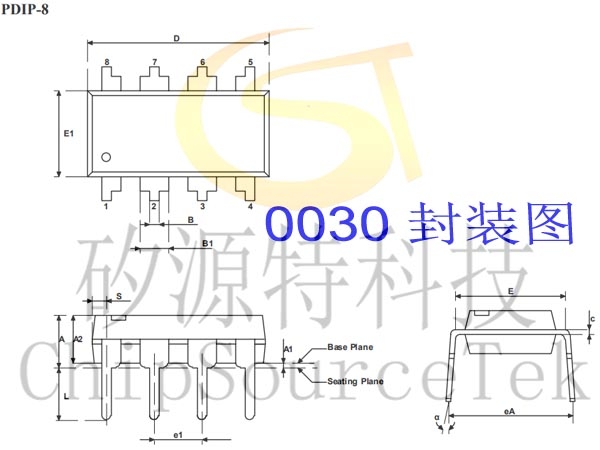

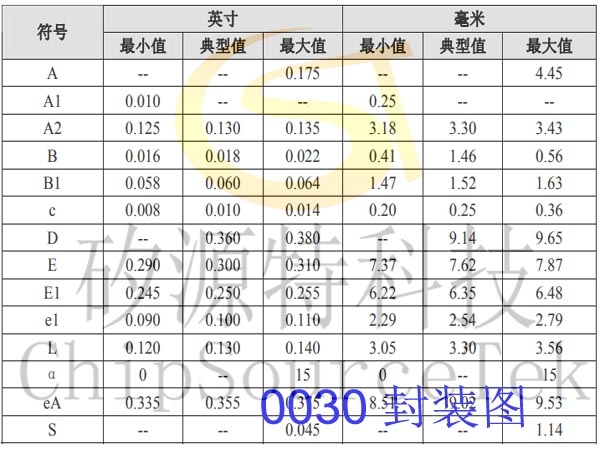

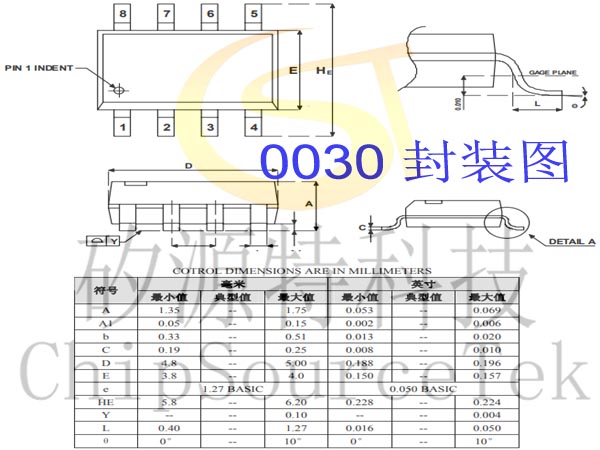

0030封装图:
