CLASS AB功放

TC8002D

    TC8002D是一颗带关断模式的音频功放 IC。在 5V 输入电压下工作时,负载(3Ω)上的平均功率为 3W,且失真度不超过 10%。而对于手提设备而言,当 VDD 作用于关断端时,TC8002D将会进入关断模式,此时的功耗极低,IQ 仅为 0.6uA。
    TC8002D是专为大功率、高保真的应用场合所设计的音频功放 IC。所需外围元件少且在 2.0V~5.5V 的输入电压下即可工作。
    TC8002D提供SOP8封装.
    推荐使用CST8002D
    TC8002D概述:
        TC8002D是一颗带关断模式的音频功放 IC。在 5V 输入电压下工作时,负载(3Ω)上的平均功率为 3W,且失真度不超过 10%。而对于手提设备而言,当 VDD 作用于关断端时,TC8002D 将会进入关断模式,此时的功耗极低,IQ 仅为 0.6uA。
        TC8002D是专为大功率、高保真的应用场合所设计的音频功放 IC。所需外围元件少且在 2.0V~5.5V 的输入电压下即可工作。

    推荐使用CST8002D
    TC8002D特性:
    无需输出耦合电容或外部缓冲电路。
    待机电流 0.6uA。
    稳定的增益输出。
     外部增益设置。
    TC8002D提供SOP8封装
    可应用于手提设备
    可用于台式电脑及低电压工作的音频设备。

    TC8002D应用
    可应用于手提设备
    台式电脑及低电压工作的音频设备。


    TC800D2管脚排列:



    TC8002D典型电路图

    TC8002D功能说明
    桥路设置
    TC8002D内部共有2个运放,但2个运放的设置却有所不同。
    第一个运放增益可在外部用RF和RJ两个电阻进行设置(+IN和-IN端口),而第二个运放的增益则固定不变。第一个运放的输出信号实际上是第二个运放的输入信号,而且两个运放产生的信号幅度相同,相位相反。因此TC8002D增益如下: AVD  =  2×(Rf/Ri)
    为驱动负载,运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地,在同等条件下能使负载产生4倍的输出功率。

    功耗
    使用桥接的运放电路,负载上产生的功耗也比较大,因此在规定电压的条件下,负载功耗如下:
    PDMAX =  4× (VDD)2/(2π2)RL
    因此在5V输入,8?负载情况下,输出最大功耗为625mW。 但是此算法得出的结果如下:
    PDMAX =  (TJMAX-TA)/ θJA
    注:SOP封装θJA=140°C/W,DIP封装θJA=107°C/W,MSOP封装θJA=210°C/W

    基准电压
    电压基准端的外接电容应尽可能的靠近TC8002D,1μF的电容提高了内部偏置电压的稳定性并且减少了
    PSRR的影响。可以通过加大BYPASS端的对地电容值来改善PSRR。CB值的大小取决于对PSRR的要求。

    关断功能
    为了减少功耗,TC8002D的关断端可以关闭外部的偏置电路。当关断端为高电平时,运放关闭,TC8002D不工作,这时TC8002D的工作电流降低到0.6uA。当关断端电压略低于VDD时,TC8002D工作状态不稳定。所以,关断端应置于一个稳定的电压值,以免IC进入错误的工作状态。
    在很多应用场合,关断端的电平转换都是由处理器来完成的。当使用单向闸刀开关实现电平转换时,可以在关断端加上拉电阻,这样当开关关断时,因上拉电阻的作用,使得TC8002D关断端的电平处于一个正确的状态,以保证TC8002D不会进入错误的工作状态。

    TC8002D极限参数(Ta=25℃)

    特性

    符号

    范围

    单位

    工作电压

    VDD

    6

    V

    输入电压

    VIN

    -0.3VDD+0.3

    V

    工作温度

    TOPR

    -65+150

    环境温度

    TA

    -40+85

    节点温度

    TJ

    150

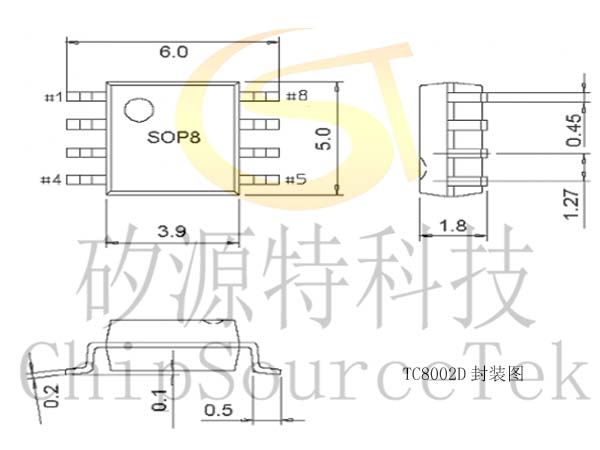

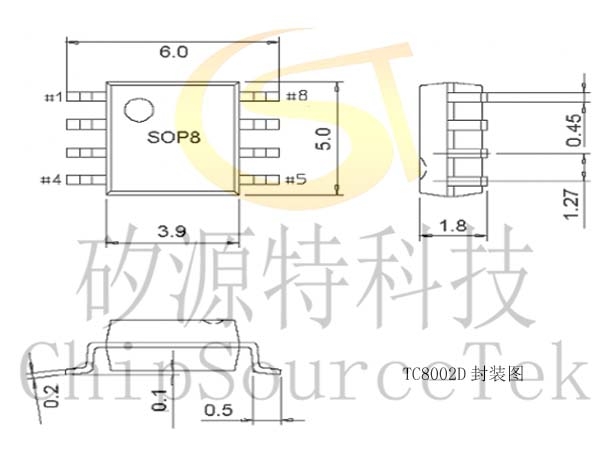

    TC8002D封装图:
