CLASS AB功放

8002B

    8002B是一颗带关断模式的音频功放 IC。在 5V供电,负载(3Ω)上的平均功率为 3W,且失真度不超过 10%。无需输出耦合电容或外部缓冲电路。稳定的增益输出。外部增益设置。
    8002B是专为大功率、高保真的应用场合所设计的音频功放 IC。所需外围元件少且在 2.0V~5.5V 的输 入电压下即可工作。
    8002/8002B 提供SOP8封装。
    推荐使用CST8002D
    8002/8002B概述
        8002/8002B 是一颗带关断模式的音频功放 IC。
        在 5V 输入电压下工作时,负载(3Ω)上的平均功率为 3W, 且失真度不超过 10%。而对于手提设备而言,当 VDD 作用于关断端时,
        8002/8002B 将会进入关断模式,此时的 功耗极低,IQ 仅为 0.6uA。
        8002/8002B 是专为大功率、高保真的应用场合所设计的音频功放 IC。所需外围元件少且在 2.0V~5.5V 的输 入电压下即可工作。


    推荐使用CST8002D
    8002/8002B特性:
    无需输出耦合电容或外部缓冲电路。
    稳定的增益输出。
    外部增益设置。
    封装形式:SOP8、SOP8-PP、DIP8、MSOP8。
    8002/8002B   提供SOP8封装。

    8002/8002B应用
    可应用于手提设备
    台式电脑及低电压工作的音频设备。

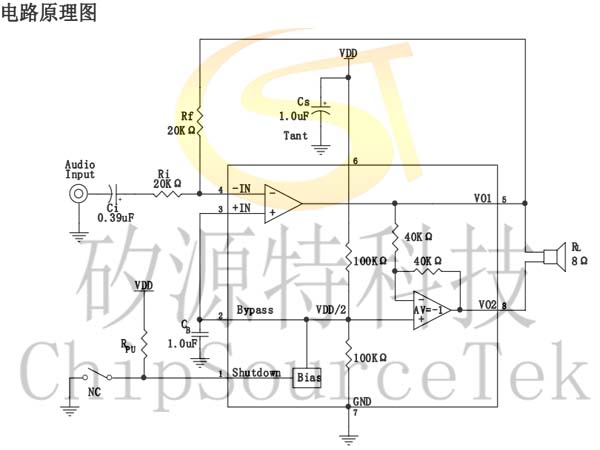

    8002/8002B典型应用电路图

    8002B管脚排列及说明:

    序号 名称 类型 说明
    1 SHUTDOWN I 关断端口
    2 BYPASS I 电压基准端
    3 +IN I 正向输入端
    4 -IN I 反向输入端
    5 VO1 O 音量输出端1
    6 VDD POWER 电源端
    7 GND POWER 接地端
    8 VO2 O 音量输出端2
    注:I:输入;O:输出;POWER:电源。
    8002B功能说明
    8002B桥路设置
    8002B内部共有2个运放工作,但2个运放的设置却有所不同。
    第一个运放增益可在外部用RF和RJ两个电阻进行设置(+IN和-IN端口),而第二个运放的增益则固定不变。第一个运放的输出信号实际上是第二个运放的输入信号,而且两个运放产生的信号数量相同,相位相反。因此8002/8002B增益如下: AVD  =  2×(Rf/Ri)为驱动负载,运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地,在同等条件下能使负载产生4倍的输出功率。
    8002B功耗
    使用桥接的运放电路,负载上产生的功耗也比较大,因此在规定电压的条件下,负载功耗如下:PDMAX =  4× (VDD)2/(2π2)RL
    因此在5V输入,8?负载情况下,输出最大功耗为625mW。 但是此算法得出的结果如下:PDMAX =  (TJMAX-TA)/ θJA
    注:SOP封装θJA=140°C/W,DIP封装θJA=107°C/W,MSOP封装θJA=210°C/W
    8002B基准电压
    电压基准端的外接电容应尽可能的靠近8002/8002B,0.1μF的电容提高了内部偏置电压的稳定性并且减少了PSRR的影响。可以通过加大BYPASS端的对地电容值来改善PSRR。CB值的大小取决于对PSRR的要求。
    8002B关断功能
    为了减少功耗,8002/8002B的关断端可以关闭外部的偏置电路。当关断端为高电平时,运放关闭,8002/8002B不工作,这时8002/8002B的工作电流降低到0.6uA。当关断端电压略低于VDD时,8002/8002B工作状态不稳定。所以,关断端应置于一个稳定的电压值,以免IC进入错误的工作状态。
    在很多应用场合,关断端的电平转换都是由处理器来完成的。当使用单向闸刀开关实现电平转换时,可以在关断端加上拉电阻,这样当开关关断时,因上拉电阻的作用,使得8002/8002B关断端的电平处于一个正确的状态,以保证8002/8002B不会进入错误的工作状态。
    8002B极限参数(Ta=25℃)
    特性 符号 范围 单位
    工作电压 VDD 6 V
    输入电压 VIN -0.3~VDD+0.3 V
    工作温度 TOPR -65~+150
    环境温度 TA -40~+85
    节点温度 TJ 150

    8002B电气参数(VDD=5V,RL=8Ω,Ta=25℃)
    名称 符号 最小值 典型值 最大值 单位 测试条件
    工作电压 VDD 2.0 -- 5.5 V
    静态电流 IDD -- 6.5 10 mA VIN=0V, IO=0mA
    关断电流 ISD -- 0.6 2 uA VPIN1=VDD
    输出偏压 VOS -- 5.0 50 mV VIN=0V
    输出功率 PO -- 1.2 -- W THD=1%, f=1KHz, RL=8Ω
    -- 1.5 -- THD=10%, f=1KHz, RL=8Ω
    总谐波失真+噪音 THD+N -- 0.25 -- % 20Hz≤f≤20KHz, AVD=2, RL=8Ω, PO=1W
    电源抑制比 -- 60 -- dB VDD=4.9V~5.1V

    8002B封装图:
