CLASS-D 功放

AT8031

    AT8031是一款单芯片2.1声道class D功放,内置三个通道的class D功放,具有90%以上的效率,无需使用外置散热片,外围电路极其简洁。
    AT8031可以支持5V~16V的电源电压工作范围,每个通道采用BTL的输出模式,在左右声道8欧姆负载,低音声道4欧姆负载的条件下,最大可提供2*10W+20W 的输出功率,PBTL设计可以将左右两个小功率声道并联成一个声道,与低音通道一起组合成一个2*20W的立体声功放。
    AT8031提供e-TSSOP24封装。
    AT8031概述:
        AT8031是一款单芯片2.1声道class D功放,内置三个通道的class D功放,具有90%以上的效率,无需使用外置散热片,外围电路极其简洁。AT8031可以支持5V~16V的电源电压工作范围,每个通道采用BTL的输出模式,在左右声道8欧姆负载,低音声道4欧姆负载的条件下,最大可提供2*10W+20W 的输出功率,PBTL设计可以将左右两个小功率声道并联成一个声道,与低音通道一起组合成一个2*20W的立体声功放。。AT8031提供e-TSSOP24封装。

    AT8030特性:
    2*10W+20W/2X20W输出功率
    PBTL 设置 2.1 和 2.0 工作模式
    全差分输入,BTL输出模式
    优异的上、下电 pop-click 噪声抑制
    0.05%的失真度
    90dB 的信噪比
    5V~16V单电源电压供电
    过流保护。
    过热保护。
    AT8031提供e-TSSOP24封装

    AT8030应用:
    多媒体音箱
    Soundbar音箱
    Wifi,蓝牙音箱

    AT8031订购信息:
    产品型号 封装形式 器件标识 包装方式
    AT8031TT eTSSOP24 AT8031 管装

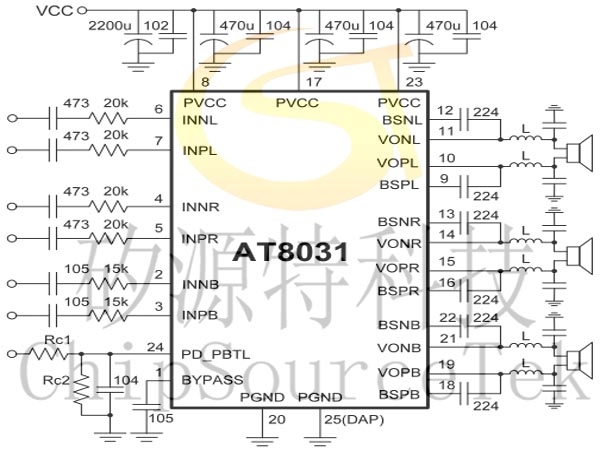

    AT8031典型应用电路:

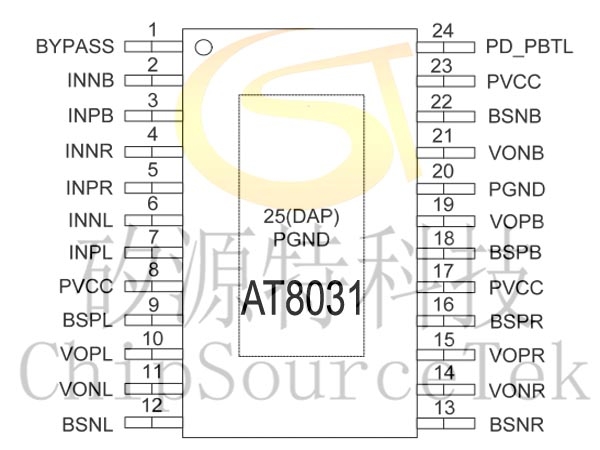

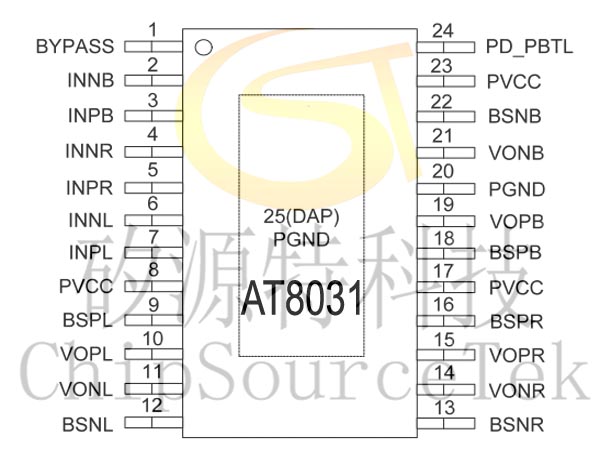

    AT8031引脚分布:


    AT8031引脚功能描述:

    序号 符号 描述
    1 BYPASS 外接 2.2u 电容到地
    2 INNB   低音通道负向输入端
    3 NPB   低音通道正向输入端
    4 INNR 右声道负向输入端
    5 INPR 右声道正向输入端
    6 INNL 左声道负向输入端
    7 INPL 左声道正向输入端
    8 PVCC 功率电源
    9 BSPL 与 VOPL 管脚间接 0.22u电容
    10 VOPL 左声道正向输出端
    11 VONL 左声道负向输出端
    12 BSNL 与 VONL 管脚间接 0.22u电容
    13 BSNR 与 VONR 管脚间接 0.22u电容
    14 VONR 右声道负向输出端
    15 VOPR   右声道正向输出端
    16 BSPR 与 VOPR 管脚间接 0.22u电容
    17 PVCC 功率电源
    18 BSPB 与 VOPB 管脚间接 0.22u电容
    19 VOPB 低音通道正向输出端
    20 PGND 功率地,与芯片底部的散热片相连
    21 VONB   低音通道负向输出端
    22 BSNB   与 VONB 管脚间接 0.22u电容
    23 PVCC 功率电源
    24 PD   Power down和 PBTL 控制,具体控制方法见后文
    25 PGND   功率地

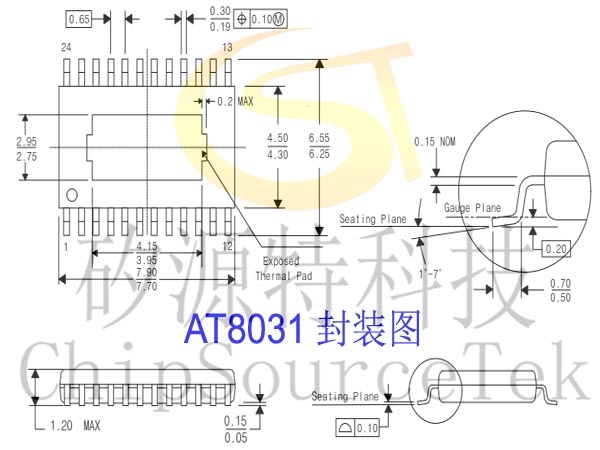

    AT8031封装图:
