CLASS-D 功放

NS4149

   NS4149 是一款超低 EMI,无需滤波器的3W高效率的单声道数字音频功放。
   NS4149采用先进的技术,在全带宽范围内极大地降低了 EMI 干扰,最大限度地减少对其他部件的影响。
   NS4149 在 5V 的工作电压时,能够向 4? 负载提供 3W 的输出功率。
   NS4149 提供两种 QFN 封装,其中 NS4149Q 为 QFN-28(4mm×4mm),NS4149K 为 QFN-16(2.5mm×2.5mm)
    NS4149概述:
      NS4149 是一款超低 EMI,无需滤波器的3W高效率的单声道数字音频功放。
      NS4149采用先进的技术,在全带宽范围内极大地降低了 EMI 干扰,最大限度地减少对其他部件的影响。其输出无需滤波器的PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。
      NS4149 在 5V 的工作电压时,能够向 4? 负载提供 3W 的输出功率。NS4149 内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,高达 90%以上的效率更加适合低电压,高功率输出的音频系统。
      NS4149 提供两种 QFN 封装,其中 NS4149Q 为 QFN-28(4mm×4mm),NS4149K 为 QFN-16(2.5mm×2.5mm),额定的工作温度范围为-40℃至 85℃。


    NS4149主要特性:
    输出功率:3.0W(4? 负载), 1.8W(8? 负载)
    工作电压范围:2.5V~5.5V
    0.1%THD+N(1.0W 输出功率、5V 电源、4? 负载)
    优异的全带宽 EMI 抑制能力
    优异的“上电,掉电”噪声抑制
    高达 90%的效率
    高 PSRR:-80dB(217Hz)
    过流保护、过热保护、欠压保护
    NS4149提供QFN-28(4mm×4mm)和 QFN-16(2.5mm×2.5mm)二种封装


    NS4149应用领域:
    移动电话
    音乐手机
    PDA,MP3,MP4


    NS4149K

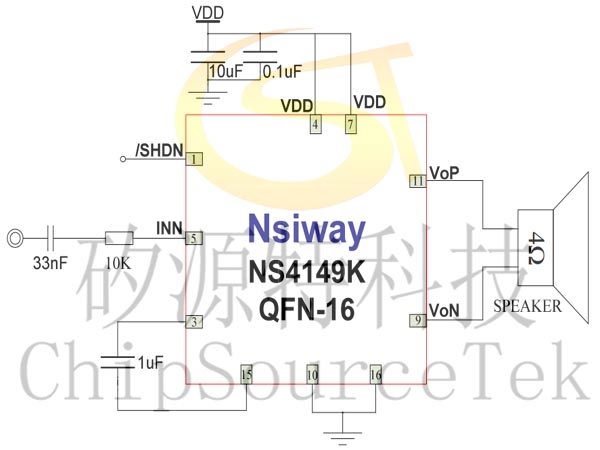

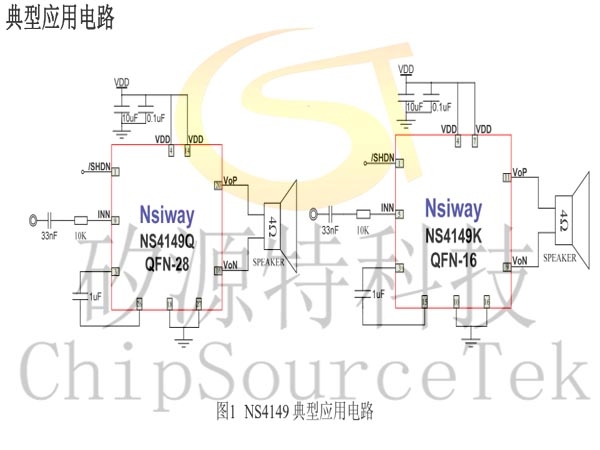

    QFN-16 典型应用电路图:

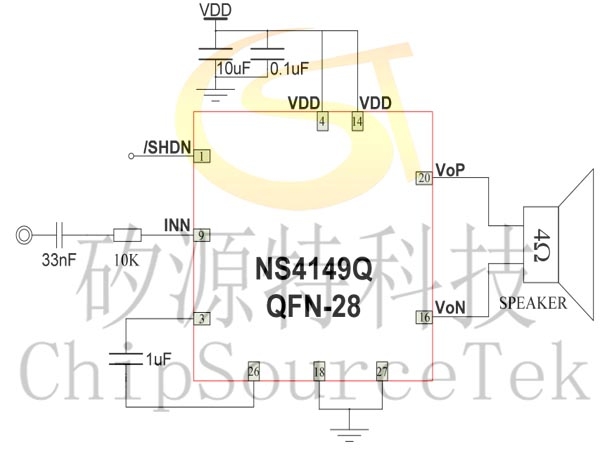

    NS4149Q QFN28
    典型应用电路图:

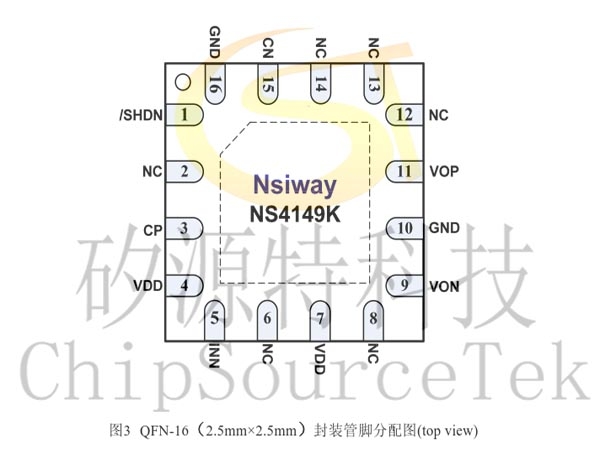

    NS4149K QFN-16管脚分配图:

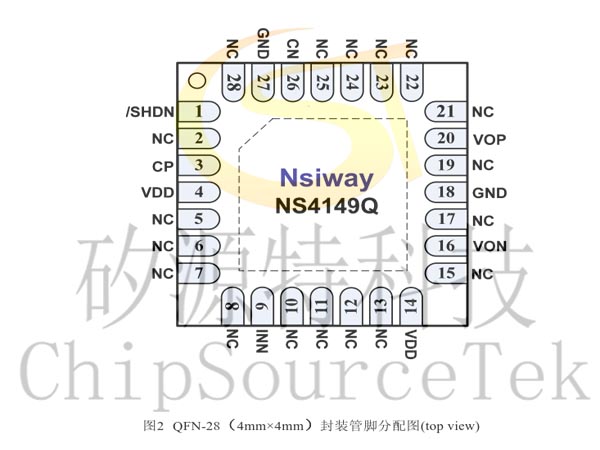

    NS4149Q QFN28管脚分配图:

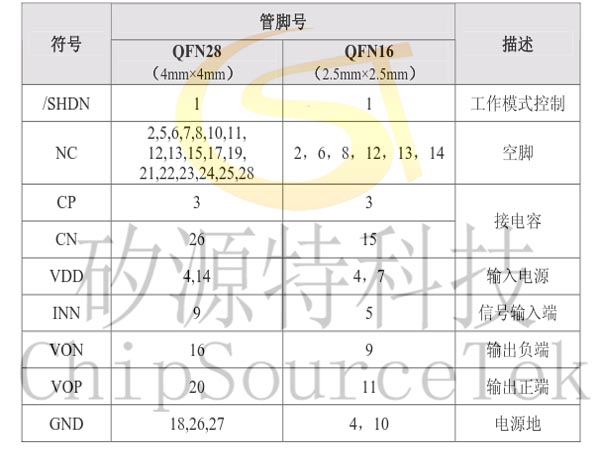

    NS4149管脚功能描述:

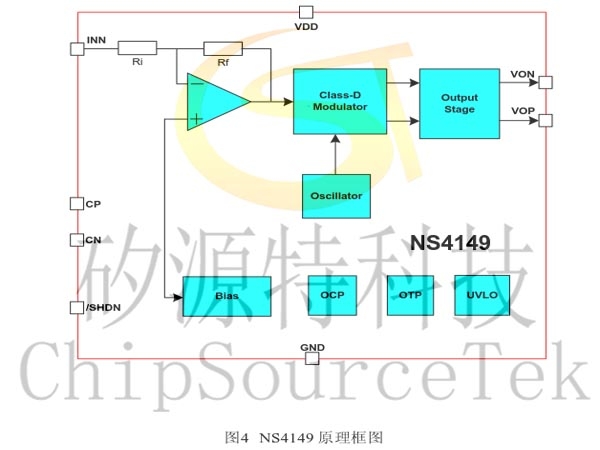

    NS4149原理框图:
