马达驱动

XS116

    XS116是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达600mA(VDD=4V,RL=5Ω),峰值电流可达1A。
    XS116内置功率MOS全桥驱动,可实现驱动前进、后退、停止及刹车功能,同时内置了过温保护电路,保证了芯片运行的安全性。
    全桥驱动架构以及驱动方式,可以节省外围滤波电路,节省成本且方便应用。
    XS116内置带迟滞效应的热保护功能,并且具有极小的电路静态功耗(小于1uA)。
    XS116概述:
        XS116是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达600mA(VDD=4V,RL=5Ω),峰值电流可达1A。
        XS116内置功率MOS全桥驱动,可实现驱动前进、后退、停止及刹车功能,同时内置了过温保护电路,保证了芯片运行的安全性。
        全桥驱动架构以及驱动方式,可以节省外围滤波电路,节省成本且方便应用。
        XS116内置带迟滞效应的热保护功能,并且具有极小的电路静态功耗(小于1uA)。

    XS116特点:
    单通道全桥驱动电路
    工作电压范围 (1.5V~6V)
    低待机电流  (typ.0.1uA)
    有正转/反转/停止/刹车四个功能
    内置带迟滞效应的过热保护电路(TSD)
    封装形式:SOT23-6

    XS116应用:
    直流刷式电机驱动
    玩具汽车马达驱动
    玩具飞机尾翼马达驱动

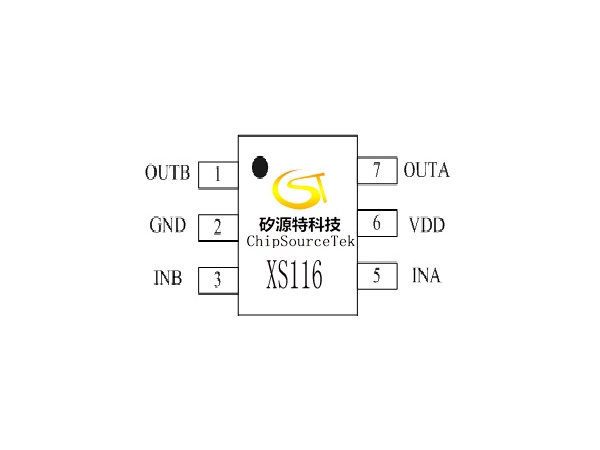

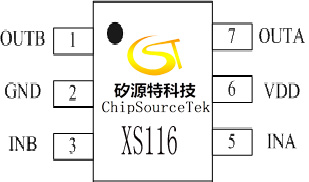

    XS116引脚示意图及说明:



    序号
    引脚名称
    输入/输出
    引脚说明
    1
    OUTB
    O
    驱动输出端B
    2
    GND
    --
    3
    INB
    I
    控制信号输入端B
    4
    INA
    I
    控制信号输入端A
    5
    VDD
    O
    电源
    6
    OUTA
    O
    驱动输出端A

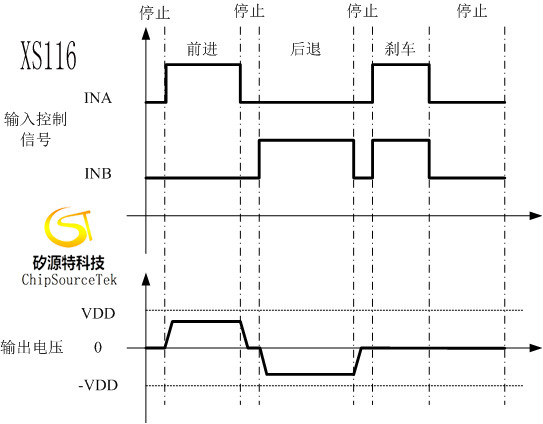

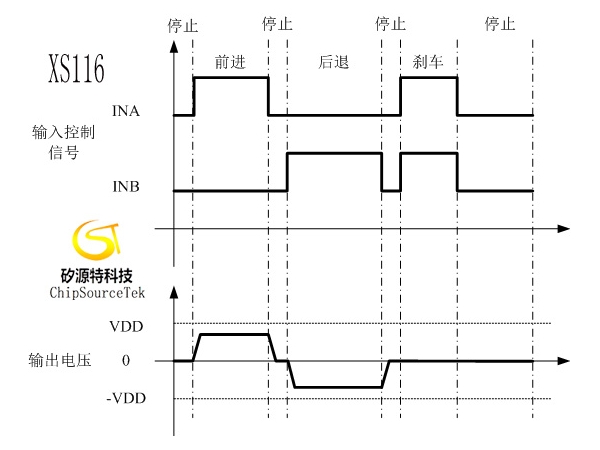

    XS116典型波形图:

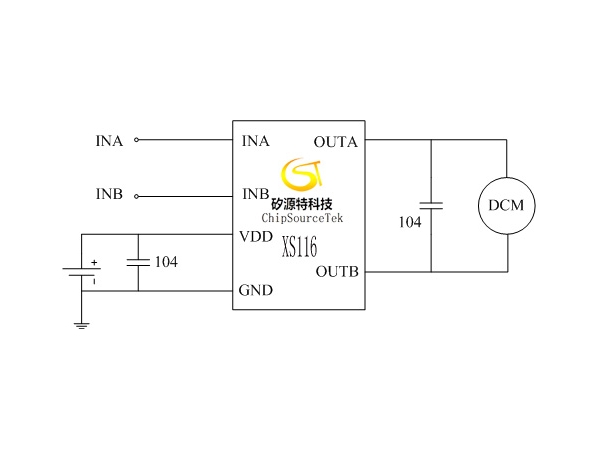

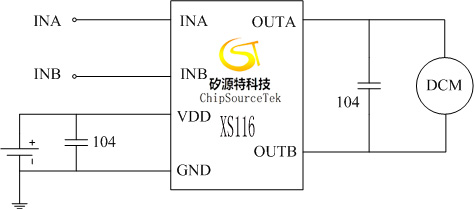

    XS116典型应用电路:


    XS116特别注意事项
    XS116电源到地一般推荐加104电容。如果电源波动较大,或者输出驱动电流较大,则建议加 10uF-330uF 电解电容,可根据实际情况选择。
    XS116 对静电敏感。需要在包装、运输、加工等过程中采取防静电措施。


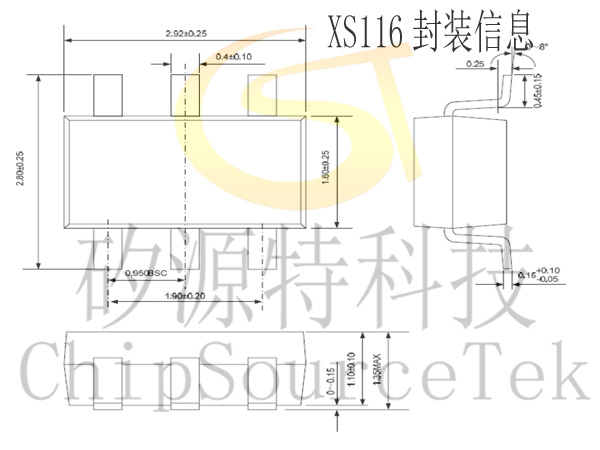

    XS116封装信息:
