XS8002D

    XS8002D是一颗带关断模式的音频功放IC。在 5V 输入电压下工作时,负载( 3Ω)上的平均功率为3W,且失真度不超过10%。而对于手提设备而言,当VDD作用于关断端时,XS8002D 将会进入关断模式,此时的功耗极低。
    XS8002D
的应用电路简单,只需极少数外围器件;
    XS8002D
输出不需要外接耦合电容或上举电容和缓冲网络;
   推荐使用CST8002DCST8002D is recommended

    XS8002D概述:
        XS8002D是一颗带关断模式的音频功放IC。在 5V 输入电压下工作时,负载( 3Ω)上的平均功率为3W,且失真度不超过10%。而对于手提设备而言,当VDD作用于关断端时,XS8002D 将会进入关断模式,此时的功耗极低。
        XS8002D的应用电路简单,只需极少数外围器件;
        XS8002D输出不需要外接耦合电容或上举电容和缓冲网络;
        XS8002D采用SOP8封装,特别适合用于小音量、小体重的便携系统中;
        XS8002D可以通过控制进入关断模式,从而减少功耗;
        XS8002D工作稳定,增益带宽积高达2.5MHz,并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益,方便应用。

    推荐使用CST8002DCST8002D is recommended

    XS8002D特性:

    VDD=5VRL=3ΩPo=3WTHD+N≤10%

    宽工作电压范围1.8V—5.5V

    优异的上掉电POP声抑制

    无需输出耦合电容、自举电容和缓冲网络

    单位增益稳定

    XS8002D采用SOP8封装

    XS8002D应用:

    有声玩具

    安防监控系统

    低压音响系统

    蓝牙音箱


    XS8002D
    定购信息:

    芯片型号

    封装类型

    包装类型

    最小包装数量(PCS

    XS8002D

    SOP8

    管装

    100/

    XS8002D

    SOP8

    盘装

    4000/

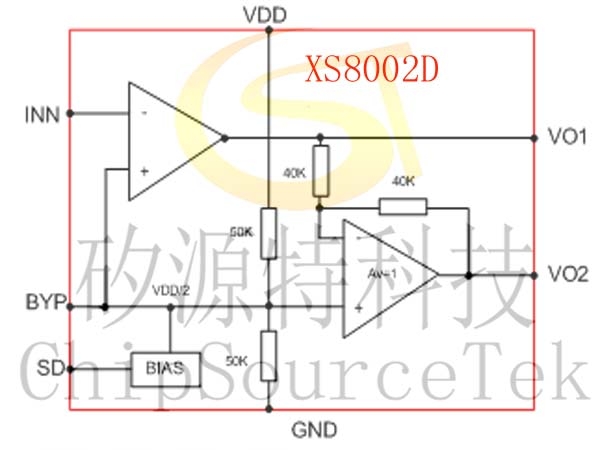

    XS8002D原理框图:

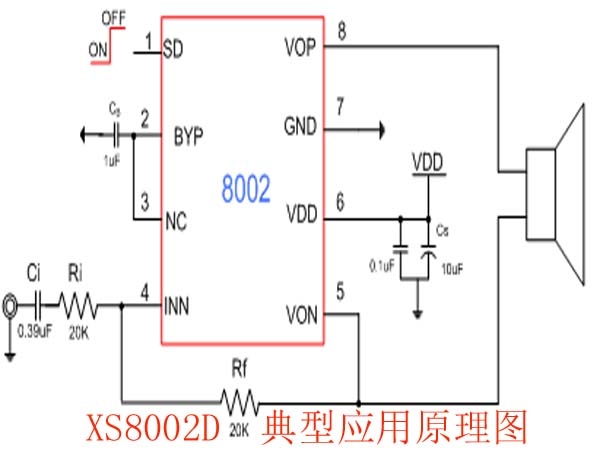

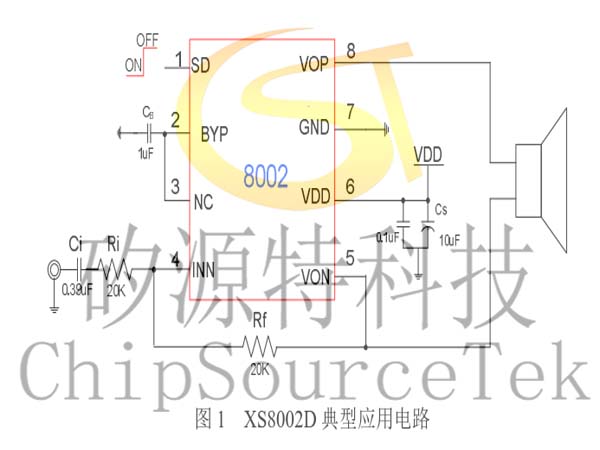

    XS8002D典型应用电路:

    以上应用图中元件说明:

    Ci:隔直电容,采用 0.39µF或更小的,进一步消除咔嗒- 噗声和从输入端耦合进入的噪声。

    Cs:电源去耦电容,采用足够低ESR的电容(小于 1µF),VDD=5V时,为更好的滤除低频噪声,建议另加一个低ESR电容(不小于 10µF)。去耦电容离VDD管脚越近越好,保持 1.5mm之内。

    CB  BYPASS端口输出VDD/2 电压,通过电容CB (1µF)接地以保证稳定性。



    XS8002D

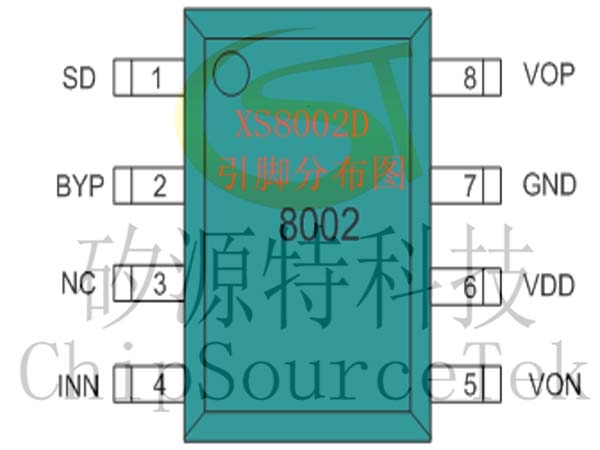

    引脚分布图:

    XS8002D管脚描述:

    管脚号

    符号

    描述

    1

    SD

    关断控制端,高电平关断

    2

    BYP

    偏置电压输出端

    3

    NC

    无连接,芯片内部连接至BYP

    4

    INN

    负相输入端

    5

    VON

    负相输出端

    6

    VDD

    电源

    7

    GND

    8

    VOP

    正相输出端

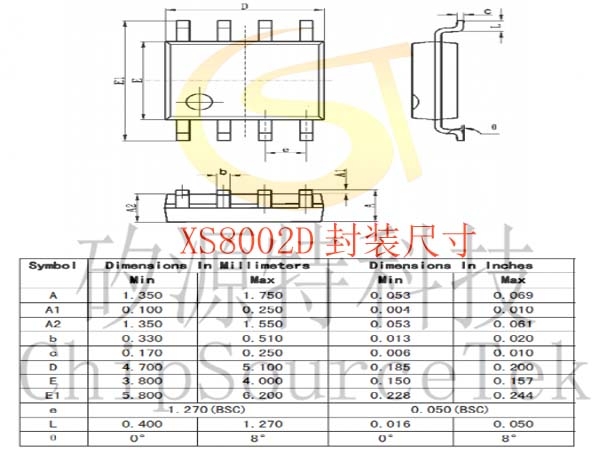

    XS8002D封装尺寸:
