CLASS AB

SC8002B

    SC8002B是一颗带关断模式的音频功放IC。SC8002B提供SOP8封装。
    在5V输入电压下工作时,负载(3Ω)上的平均功率为3W,且失真度不超过10%。而对于手提设备而言,当VDD作用于关断端时,SC8002B将会进入关断模式,此时的功耗极低,IQ仅为0.6uA。SC8002B是专为大功率、高保真的应用场合所设计的音频功放IC。所需外围元件少且在2.0V~5.5V的输入电压下即可工作。
    推荐使用CST8002DCST8002D is recommended


    SC8002B概述:
        SC8002B是一颗带关断模式的音频功放IC。
        在5V输入电压下工作时,负载(3Ω)上的平均功率为3W,且失真度不超过10%。而对于手提设备而言,当VDD作用于关断端时,SC8002B将会进入关断模式,此时的功耗极低,IQ仅为0.6uA。
        SC8002B是专为大功率、高保真的应用场合所设计的音频功放IC。所需外围元件少且在2.0V~5.5V的输入电压下即可工作。
        SC8002B提供SOP8封装。


    推荐使用CST8002DCST8002D is recommended
    SC8002B
    特性:
    无需输出耦合电容或外部缓冲电路。
    稳定的增益输出。
    外部增益设置
    SC8002B提供SOP8封装

    SC8002B应用:
    可应用于手提设备台式电脑及低电压工作的音频设备

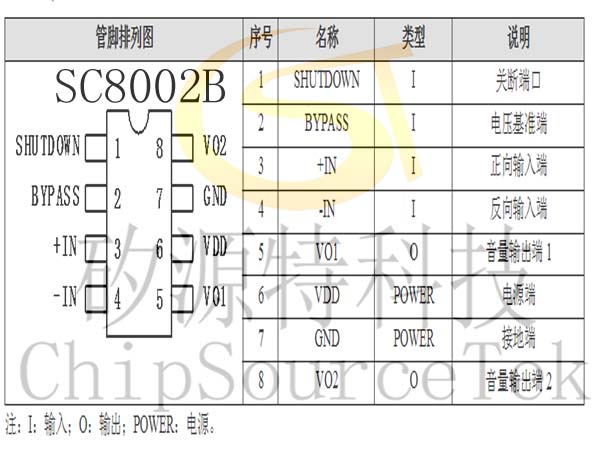

    SC8002B管脚排列及说明:

    SC8002B功能说明:
    桥路设置
    SC8002B内部共有2个运放工作,但2个运放的设置却有所不同。
    第一个运放增益可在外部用RF和RJ两个电阻进行设置(+IN和-IN端口),而第二个运放的增益则固定不变。第一个运放的输出信号实际上是第二个运放的输入信号,而且两个运放产生的信号数量相同,相位相反。因此SC8002B增益如下: AVD  =  2×(Rf/Ri)为驱动负载,运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地,在同等条件下能使负载产生4倍的输出功率。
    功耗
    使用桥接的运放电路,负载上产生的功耗也比较大,因此在规定电压的条件下,负载功耗如下:
    PDMAX =  4× (VDD)2/(2π2)RL
    因此在5V输入,8Ω负载情况下,输出最大功耗为625mW。 但是此算法得出的结果如下:
    PDMAX =  (TJMAX-TA)/ θJA
    注:SOP封装θJA=140°C/W,DIP封装θJA=107°C/W,MSOP封装θJA=210°C/W
    基准电压
    电压基准端的外接电容应尽可能的靠近SC8002B,0.1μF的电容提高了内部偏置电压的稳定性并且减少了PSRR的影响。可以通过加大BYPASS端的对地电容值来改善PSRR。CB值的大小取决于对PSRR的要求。
    关断功能
    为了减少功耗,SC8002B的关断端可以关闭外部的偏置电路。当关断端为高电平时,运放关闭,SC8002B不工作,这时SC8002B的工作电流降低到0.6uA。当关断端电压略低于VDD时,SC8002B工作状态不稳定。所以,关断端应置于一个稳定的电压值,以免IC进入错误的工作状态。
    在很多应用场合,关断端的电平转换都是由处理器来完成的。当使用单向闸刀开关实现电平转换时,可以在关断端加上拉电阻,这样当开关关断时,因上拉电阻的作用,使得SC8002B关断端的电平处于一个正确的状态,以保证SC8002B不会进入错误的工作状态。


    SC8002B极限参数(Ta=25℃):

    特性

    符号

    范围

    单位

    工作电压

    VDD

    6

    V

    输入电压

    VIN

    -0.3VDD+0.3

    V

    工作温度

    TOPR

    -65+150

    环境温度

    TA

    -40+85

    节点温度

    TJ

    150



    SC8002B:电气参数(VDD=5V,RL=8Ω,Ta=25℃)

    名称

    符号

    最小值

    典型值

    最大值

    单位

    测试条件

    工作电压

    VDD

    2.0

    --

    5.5

    V



    静态电流

    IDD

    --

    6.5

    10

    mA

    VIN=0V, IO=0mA

    关断电流

    ISD

    --

    0.6

    2

    uA

    VPIN1=VDD

    输出偏压

    VOS

    --

    5.0

    50

    mV

    VIN=0V

    输出功率

    PO

    --

    1.2

    --

    W

    THD=1%, f=1KHz, RL=8Ω

    --

    1.5

    --

    THD=10%, f=1KHz,RL=8Ω

    总谐波失真+噪音

    THD+N

    --

    0.25

    --

    %

    20Hzf20KHz, AVD=2, RL=8Ω, PO=1W

    电源抑制比



    --

    60

    --

    dB

    VDD=4.9V~5.1V

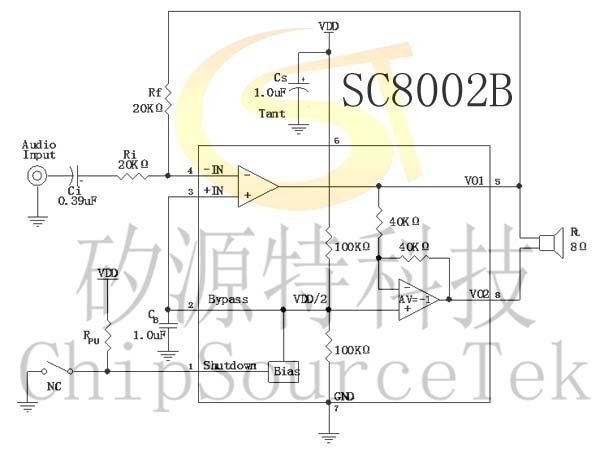

    SC8002B电路原理图:

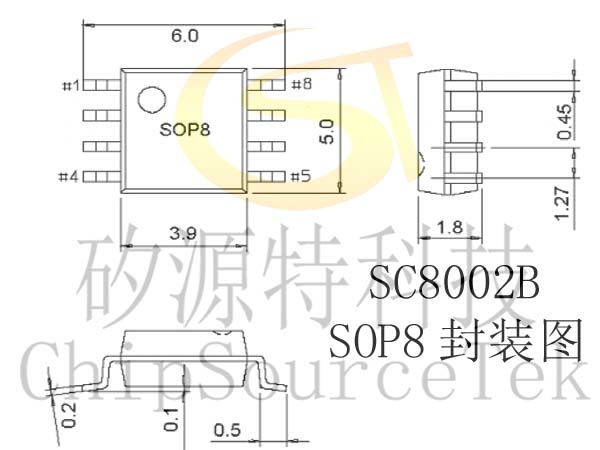

    SC8002B封装图:
