Electronic cigarette chip

FM8018A

   FM8018A是一款高集成度的高性能电子烟控制芯片,FM8018A采用 ASIC 设计,工作状态十分稳定,不会有MCU 方案的死机现象,也不会出现因低于临界电压而引起的芯片无法复位现象,芯片带有发热丝短路保护功能,在发热丝短路时输出截止。
    FM8018A 省电模式下功耗极低,静态电流维持在 3uA 以下,而吸烟时雾化片电流大于 3A,同时该芯片具有可视化的 LED 工作指示功能,一个 LED 灯可指示丰富的状态,包括正常充电状态、充电充饱状态、吸烟超时状态、电池欠压状态、过流/短路状态,以及吸烟时渐亮和渐灭效果。CST018A 充电性能优越,具有完善的电池保护功能和高精度的充电电压误差检测,集成了涓流、恒流、恒压三段式充电管理,符合锂电池充电规范,充电输入可直接从 USB 端口取电,恒流充电电流默认 220mA,无需外部电阻设置。

    FM8018A采用SOT23-5封装。
    FM8018A概述:
        新型非燃烧型电子香烟采用最新的微电子技术及雾化技术从艾草等天然植物中提取植物精华,并将其雾化成烟雾状,供抽烟者吸食。该提炼出的植物精华吸食口味与普通烟草燃烧的味道相同,但是不含有普通烟草燃烧时所产生的有毒物质,所以它既能满足抽烟族吞云吐雾的享受,又对吸烟者无任何危害,更大的成就在于这种健康的电子香烟能消除二手烟对吸烟者周围人的危害,正因为如此,健康电子烟正在真正逐步成为传统香烟的替代品,为此,我司特地研发了一款电子烟专用芯片—FM8018A,该芯片采用 ASIC 设计,工作状态十分稳定,不会有MCU 方案的死机现象,也不会出现因低于临界电压而引起的芯片无法复位现象,芯片带有发热丝短路保护功能,在发热丝短路时输出截止。
        FM8018A 省电模式下功耗极低,静态电流维持在 3uA 以下,而吸烟时雾化片电流大于 3A,同时该芯片具有可视化的 LED 工作指示功能,一个 LED 灯可指示丰富的状态,包括正常充电状态、充电充饱状态、吸烟超时状态、电池欠压状态、过流/短路状态,以及吸烟时渐亮和渐灭效果。CST018A 充电性能优越,具有完善的电池保护功能和高精度的充电电压误差检测,集成了涓流、恒流、恒压三段式充电管理,符合锂电池充电规范,充电输入可直接从 USB 端口取电,恒流充电电流默认 220mA,无需外部电阻设置。当锂电池电压小于 2.75V(典型值)时为涓流充电(充电电流 40mA),可确保不损坏电池,当电池电压充至 2.75V(典型值)以上时,开始大电流恒流充电(充电电流 220mA),当电压接近 4.2V 时,充电电流逐步下降,最终进入恒压模式直到电池充饱。 FM8018A 内部集成稳压管和功率管,无需外挂 MOS,外围应用电路简单,加工方便,降低损耗,系统成本极低;
        FM8018A采用SOT23-5封装,体积小。

    FM8018A功能描述:
       FM8018A 是一款高集成度的高性能电子烟控制芯片,不同于以往的 MCU 方案,FM8018A 采用 ASIC 设计,不会发生死机现象,也不会出现因低于临界电压而引起的芯片无法复位的现象,FM8018A 带有发热丝短路保护功能,在发热丝短路时输出截止。在省电模式下功耗极低,静态电流维持在 3uA 以下,而点烟时发热丝的电流大于 3A,同时该芯片具有可视化的 LED 工作指示功能,一个 LED 灯可指示丰富的状态,功能完善,包括正常充电状态、充电充饱状态、吸烟超时状态、电池欠压状态、过流/短路状态,以及吸烟时渐亮和渐灭效果。FM8018A 充电性能优越,具有完善的电池保护功能和高精度的充电电压误差检测,集成了涓流、恒流、恒压三段式充电管理,符合锂电池充电规范,充电输入可直接从 USB 端口取电,恒流充电电流默认 220mA,无需外部电阻设置。芯片内部集成 MOS 管及稳压管,无需外挂 MOS,制作方便,功率损耗低,而且外围元件极少,系统成本低。FM8018A芯片电路的功能模块由基准源 BG、偏置电流 I_BIAS、振荡器 OSC、 低压检测电路、数字逻辑控制电路 、LED指示灯驱动电路、内置功率管的驱动以及充电模块组成。

    FM8018A主要功能特点如下:
    1)超低的静态工作电流(<3uA)FM8018A 在待机时自动进入省电模式,减小损耗,电路有三种工作模式:充电模式、正常工作模式和省电模式。芯片在上电后直接进入省电模式,而在不吸烟时电路也一直维持在省电模式,只有在吸烟的情况下,芯片才由省电模式进入到正常工作模式。在省电模式下的静态电流小于 3uA,可以使电池的使用时间大大延长。
    2)芯片内部集成电容触发方式,方便应用。
    3)芯片内部集成充电控制电路,该电路具备多模式(涓流、恒流、恒压)充电过程,充电性能优越,充电过程安全可靠,当锂电池电压小于 2.75V(典型值)时为涓流充电(充电电流 40mA),可确保不损坏电池,当电池电压充至 2.75V(典型值)以上时,开始大电流恒流充电(充电电流 220mA),当电池电压接近 4.2V 时,充电电流逐步下降,进入恒压模式直到电池充饱。
    4)FM8018A 内部集成了一个33KHZ 的时钟信号,为系统内部电路提供所需要的时钟频率,以保证芯片正常工作及 LED 指示状态的正确性。
    5)保护控制模块FM8018A 内部还集成有欠压保护模块(UVLO),用于检测系统的电池供电电压,当电池电压低于 3.3V(典型值)时,UVLO 输出使能有效,芯片进入欠压保护模式,CAT 端输出低电平,不放电;短路保护模块(SCP)用于检测雾化片的负载电阻,当雾化片短路或其电阻小于 0.8Ω时,SCP 输出使能有效,芯片进入短路保护模式,及时、快速关闭内部 MOS 开关,保护芯片不被损坏;过温保护模块(OTP)用于控制系统的工作温度,防止系统过热影响芯片使用寿命,充电时,当芯片内部温度达到设定值,充电电流会逐渐降低,以维持芯片温度稳定,不会继续上升;放电时,当温度达到设定值时,芯片控制电路会直接断开放电 MOS,保护芯片不被高温损坏。

    FM8018A特性:
    省电模式下,静态电流小(<3uA)
    内含短路保护功能(SCP)
    内含欠压保护功能(UVLO)
    内含过热保护功能(OTP)
    完善的 LED 工作指示功能
    宽电压 4.5-5.5V 充电,充电性能优越,可直接于 USB 接口充电
    充电电压检测误差精度高
    充电过程涓流充电、恒流充电、恒压充电智能切换,确保充电过程中电池的安全
    系统外围应用电路简单仅一颗 LED 灯,一颗电容,成本极低
    特制的电子开关,超强的抗干扰性能,敲击、振动、高分贝声音和磁场等都不会影响开关的正常工作,性能稳定可靠
    FM8018A采用 ASIC 设计
    FM8018A体积小,采用 SOT23-5 封装

    FM8018A应用:
    电子烟

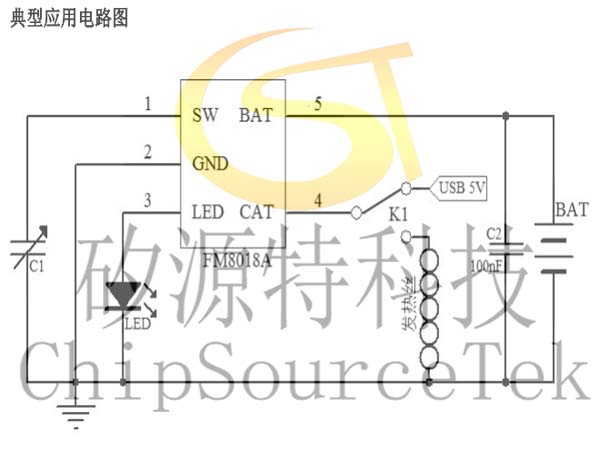

    FM8018A典型应用电路图:

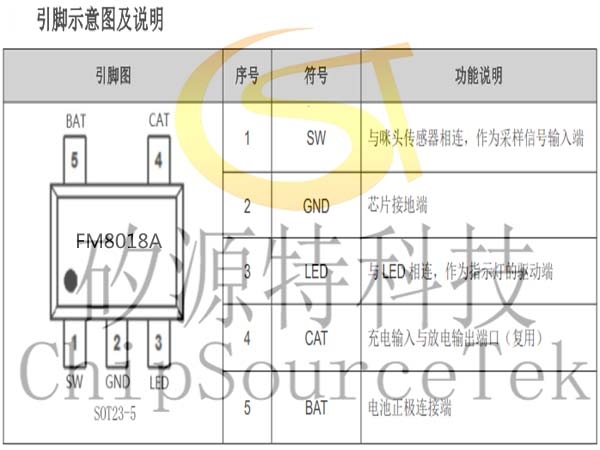

    FM8018A引脚示意图及说明:

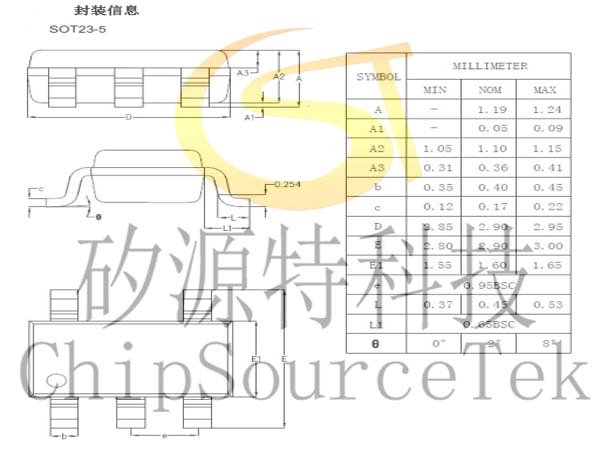

    FM8018A封装信息:
