Humidifier

FM8119

    FM8119是一款集成了多工作模式、按键检测及驱动功能的单芯片,系统功能高度集成化,仅需要少量周边器件即可构建完整的加湿器商用化系统。
    FM8119是一款高集成度的高性能加湿器控制芯片,不同于以往的MCU方案,该芯片采用ASIC设计,不会发生死机现象,也不会出现因低于临界电压而引起的芯片无法复位的现象。在待机模式下功耗极低,静态电流 维持在2uA以下,同时该芯片具有可视化的LED工作指示功能,LED灯可指示丰富的状态,功能完善,芯片外围电路简单、制作方便,功率损耗低,而且外围元件极少,系统成本低。
    FM8119芯片电路的功能模块由基准源 BG、偏置电流I_BIAS、振荡器OSC、 低压检测电路、数字逻辑控制电路、LED指示灯驱动电路等模块组成。
    FM8119概述:
        FM8119是一款集成了多工作模式、按键检测及驱动功能的单芯片,系统功能高度集成化,仅需要少量周边器件即可构建完整的加湿器商用化系统。加湿器是一种可以增加空气湿度的家用电器,随着经济的发展和人民生 活水平的提高,人们对生活质量和健康的要求愈来愈高。空气加湿器就是这样慢慢的走进全球的很多家庭当中, 成为干燥地区家庭不可缺少的一种小型家电产品。
    FM8119功能描述:
        FM8119是一款高集成度的高性能加湿器控制芯片,不同于以往的MCU方案,该芯片采用ASIC设计,不会发生死机现象,也不会出现因低于临界电压而引起的芯片无法复位的现象。在待机模式下功耗极低,静态电流 维持在2uA以下,同时该芯片具有可视化的LED工作指示功能,LED灯可指示丰富的状态,功能完善,芯片外围电路简单、制作方便,功率损耗低,而且外围元件极少,系统成本低。FM8119芯片电路的功能模块由基准源 BG、偏置电流I_BIAS、振荡器OSC、 低压检测电路、数字逻辑控制电路、LED指示灯驱动电路等模块组成。 其主要功能特点如下:
    1)超低的静态工作电流(<2uA)
        FM8119在待机时自动进入省电模式,减小损耗,电路有两种工作模式:直喷工作模式和间喷模式。芯片在上电后直接进入省电模式,只有在喷雾的情况下,芯片才由省电模式进入到正常工作模式。在省电模式下的静态电 流小于2uA,可以使电池的使用时间大大延长。
    2)芯片内部集成边沿开关检测,方便按键应用。
    3)保护控制模块
        FM8119内部还集成有欠压保护模块(UVLO),用于检测系统的供电电压,当电压低于3.0V(典型值)时,UVLO输出使能有效,芯片进入欠压保护模式,WLED端输出高低电平,闪灯20次提示用户,以免影响后续使用;
    FM8119产品特点:
    可直接 USB 供电
    持续工作时间4小时或间喷工作8小时
    按键切换工作模式
    输出频率108K,40%占空比方波
    待机模式下的供电电流为2uA@3.7V 
    采用ASIC设计
    采用SOP-8封装
    FM8119产品应用:
    加湿器
    FM8119订购信息:

    型号

    封装形式

    FM8119

    SOP8


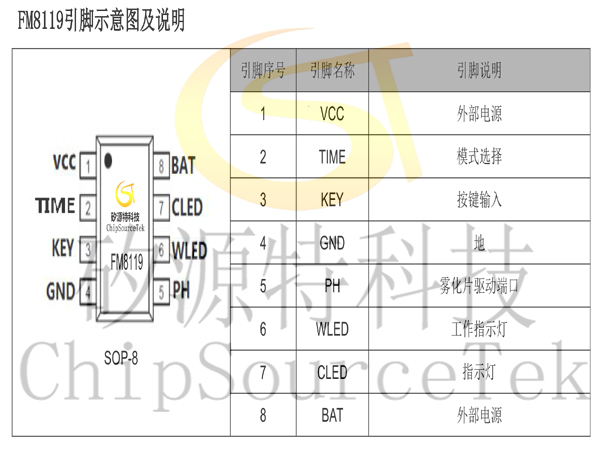

    FM8119引脚示意图及说明:

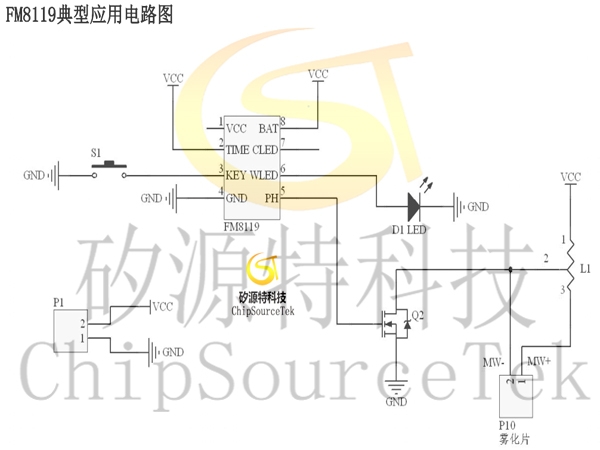

    FM8119典型应用电路图:

        注:1、PCB布板需要给电感L1大电流走线与给芯片BAT端供电的走线分开,尽量减少板级对芯片BAT端的干 扰;电感L1建议25:800uH比值。
        2、加湿器应用的时候,USB供电,电源最好接到BAT端,以防供电不足导致喷雾效果不佳的问题出现。

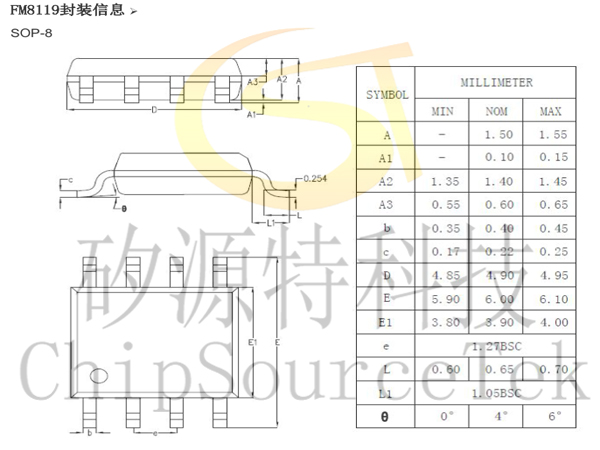

    FM8119封装信息:
