LED Drive

TC1628S

    TC1628S是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路。
    内部集成MCU数字接口、段/位输出、显示寄存器、驱动控制电路、键扫描电路等。本产品性能优良,质量可靠。 为了追求更简单的PCB版图布局和更低成本,TC1628S的引脚排列和应用电路都进行了优化。主要应用于微机外围设备、VCR、VCD、DVD及家庭影院等产品的显示屏驱动。
    TC1628S提供SOP28封装。
    TC1628S概述:
        TC1628S是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路。内部集成MCU数字接口、段/位输出、显示寄存器、驱动控制电路、键扫描电路等。本产品性能优良,质量可靠。为了追求更简单的PCB版图布局和更低成本,
        TC1628S的引脚排列和应用电路都进行了优化。主要应用于微机外围设备、VCR、VCD、DVD及家庭影院等产品的显示屏驱动。TC1628S提供SOP28封装。

    TC1628S特点:
    采用CMOS 工艺制造
    低功耗
    多种显示模式(10 段×7 位~13 段×4 位)
    键扫描(10×2bit)
    辉度调节电路(占空比8 级可调)
    串行接口(CLK,STB,DATA)
    振荡方式:内置RC 振荡
    内置上拉电阻
    TC1628S提供SOP28封装

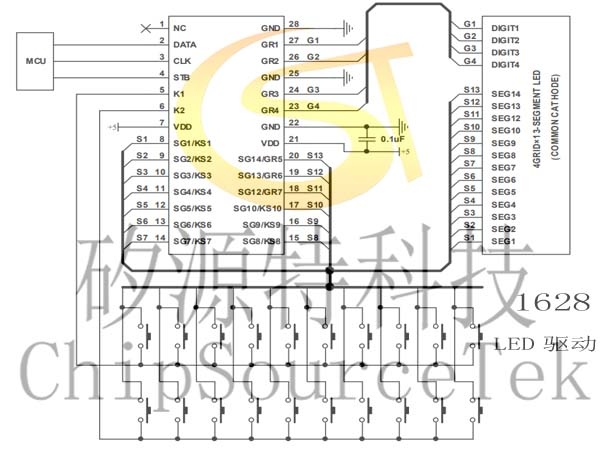

    TC1628S典型应用原理图:


    TC1628S内部功能框图:


    TC1628S引脚图:

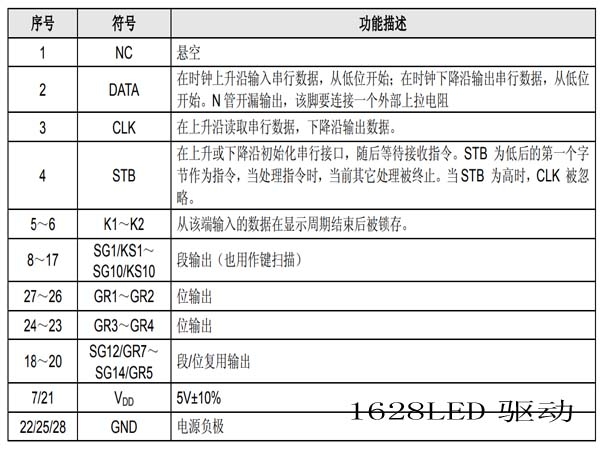

    TC1628S引脚功能说明:
