Lithium battery protection chip

MX8254

    MX8254是一款3/4节锂电池保护芯片
    MX8254系列产品是用于3节或者4节串联可充电锂电池保护的IC,能够提供高精度过充电压保护,过放电压保护以及过放电流保护。
    MX8254的过充电保护延时,过放电保护延时和放电过流1的延时可以通过外接电容调整。
    MX8254具备 0V充电功能,提升Pack使用寿命。
    MX8254适用于保护3/4串锂电池 。
    MX8254概述:
        MX8254是一款3/4节锂电池保护芯片
        MX8254系列产品是用于3节或者4节串联可充电锂电池保护的IC,能够提供高精度过充电压保护,过放电压保护以及过放电流保护。MX8254的过充电保护延时,过放电保护延时和放电过流1的延时可以通过外接电容调整。此外,MX8254具备 0V充电功能,提升Pack使用寿命。MX8254适用于保护3/4串锂电池

    MX8254特性:
    1.高精度电压检测功能
    高电压模式
    (适用于液态锂离子电池、聚合物锂离子电池等)
      过充保护电压 VOV:3.9V-4.4V (档位 50mV)
      精度:±25mV
      过充解除电压:3.8V-4.4V
      精度:±50mV
      过放保护电压 VUV:2.0V-3.0V (档 位 100mV)
      精度:±80mV
      过放解除电压:2.0V-3.4V
      精度:±100mV
    2.低电压模式
    (适用于液态锂离子电池、聚合物锂离子电池等)
    过充保护电压 VOV:3.4V-3.9V (档位 50mV)
    精度:±25mV
    过充解除电压:3.3V-3.9V
    精度:±50mV
    过放保护电压 VUV:1.8V-2.8V (档 位 100mV)
    精度:±80mV
    过放解除电压:1.8V-3.2V
    精度:±100mV
    放电过流检测功能
    过流 1 保护电压 VIV1:0.05V - 0.3V (档位 12.5mV)
    过流 1 保护电压精度:±12.5mV
    过流 2 保护电压 VIV2:0.5V
    过流 2 保护电压精度:±25mV
    3. 短路检测功能
    短路保护电压 VSC:VC1-1.2V
    短路保护电压精度:±200mV
    4. 外接电容设置过充保护延时、过放保护延时和放电过流1保护延时;
    放电过流保护2延时和短路保护延时固定。
    5. 工作电压范围:3V - 30V;
    工作温度范围:-40°C ~85°C
    6. 低功耗设计
    正常工作功耗:16μA (典型值)
    休眠模式功耗:1uA (典型值)
    7. 封装:16-pin TSSOP;

    MX8254产品目录:

    型号



    VOV(V)



    VOVR(V)



    VUV(V)



    VUVR(V)



    VIVI(V)



    0V充电功能



    MX8254AAV

    4.250±0.025

    4.150±0.050

    2.700±0.080

    3.00±0.100

    0.20±0.025

    Y

    MX8254ABA

    3.900±0.025

    3.800±0.050

    2.000±0.080

    2.500±0.10

    0.15±0.025

    Y

    MX8254AAQ

    3.900±0.025

    3.800±0.050

    2.30±0.080

    2.70±0.10

    0.30±0.025

    Y

    MX8254AAN

    4.250±0.025

    4.150±0.050

    2.50±0.080

    3.00±0.100

    0.10±0.025

    Y

    MX8254典型应用电路图:

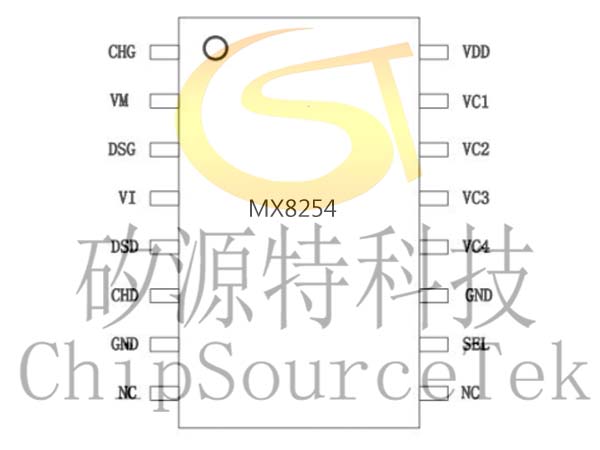

    MX8254管脚分布:

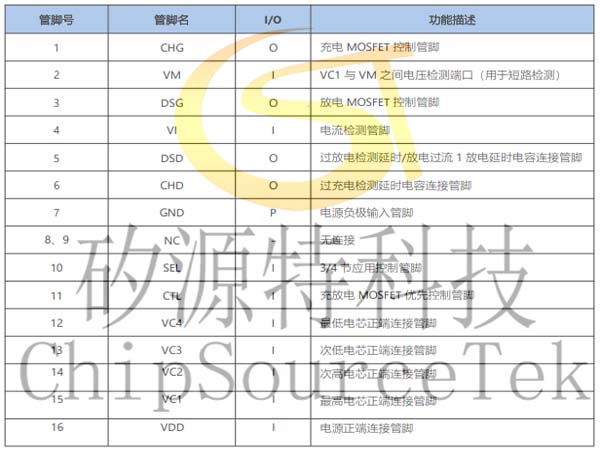

    MX8254管脚定义:

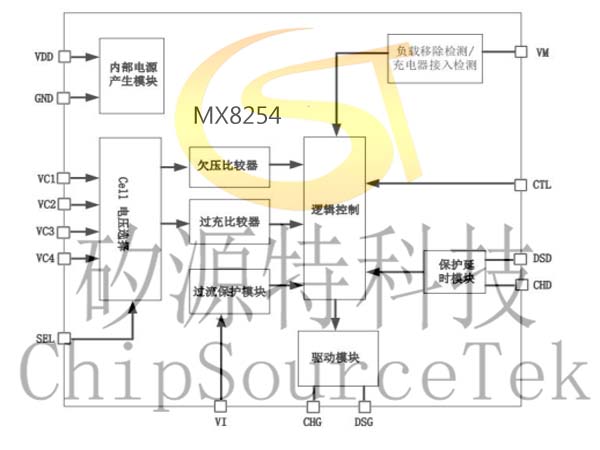

    MX8254功能框图:
