TWS

FM5401

    FM5401是一款应用于TWS蓝牙耳机移动电源,集成了锂电池充电管理,电池升压输出,电池电量判断和LED电量指示的集成电源管理IC。
    FM5401配置了3个LED驱动端口,可驱动4个LED显示电池电量,芯片内置逻辑锁定功能,防止电量指示的状态不稳。
    FM5401具有多重保护设计,包括负载过流保护,软启动保护,输入过压保护,输出短路保护,芯片温度保护,电池温度保护等。同时芯片端口设计了高性能的 ESD保护电路,使得该款芯片具有极高的可靠性。
    FM5401概述:
        FM5401是一款应用于TWS蓝牙耳机移动电源,集成了锂电池充电管理,电池升压输出,电池电量判断和LED电量指示的集成电源管理IC。
        FM5401是以开关方式进行充电,包含涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围可达±1%,并且具有充电电流纹波小,充电效率高等优点。
        FM5401的DC-DC 升压可达到±1%的精度,可以提供高达94%以上的升压转换效率,延长电池使用时间。
        FM5401配置了3个LED驱动端口,可驱动4个LED显示电池电量,芯片内置逻辑锁定功能,防止电量指示的状态不稳。
        FM5401 具有多重保护设计,包括负载过流保护,软启动保护,输入过压保护,输出短路保护,芯片温度保护,电池温度保护等。同时芯片端口设计了高性能的 ESD保护电路,使得该款芯片具有极高的可靠性。

    FM5401产品特点:
    外围电路简单,无需外部 MOS
    可以实现输入端 1A@5V 同步开关充电
    可以实现 1A@5V 同步开关升压输出
    低待机电流,约为 60uA
    充饱电压可选
    软启动功能
    涓流/恒流/恒压三段式充电
    输入电源掉电电池自动升压供电
    整体方案升压最高效率可达 94%@1A
    OUT输出过流,短路保护
    自动检测负载启动功能
    空载检测关断功能
    输出线补功能
    快速充饱功能
    多种按键模式可选
    可选手电扩流功能
    1-4灯电量显示功能,多种电量显示方式
    多种电量曲线可选
    封装形式:eSOP8L

    FM5401应用领域:
    TWS蓝牙耳机
    移动电源
    其他便携设备

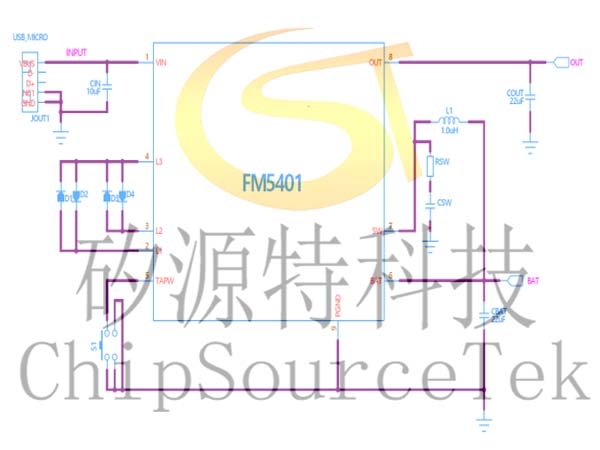

    FM5401典型应用图:

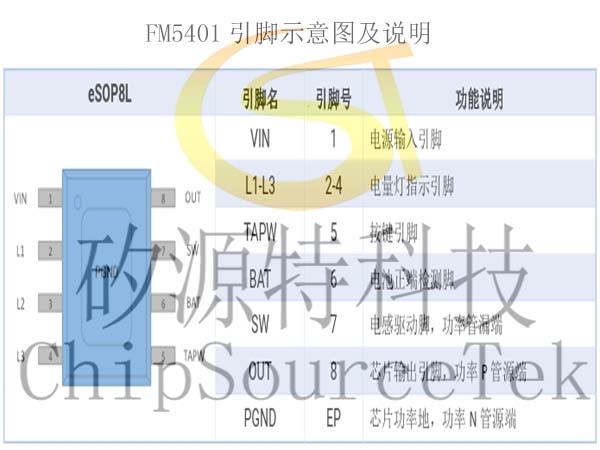

    FM5401引脚示意图及说明:

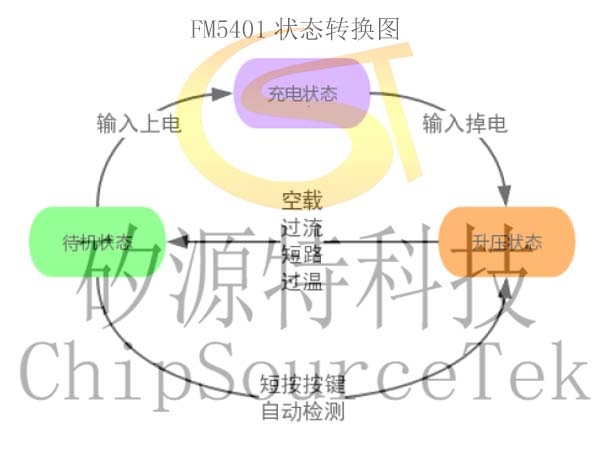

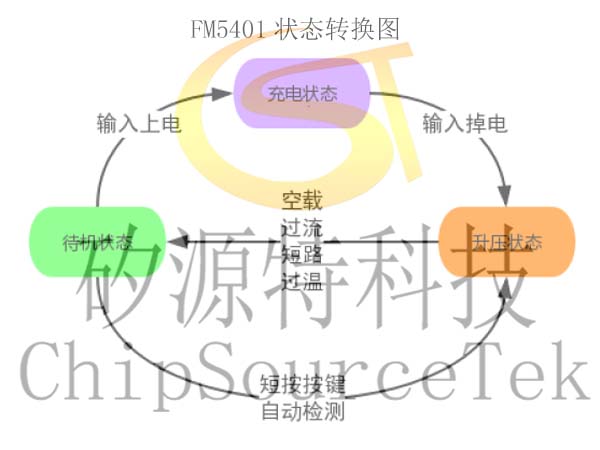

    FM5401状态转换图:


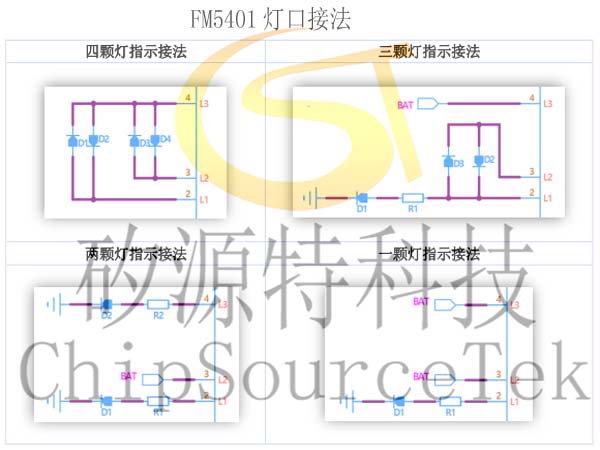

    FM5401灯口接法:


    FM5401应用说明:
    1. 电容的选择:
        CVIN,CBAT,COUT电容为滤波电容,可使用陶瓷电容,耐压选择10V(推荐)或 6.3V。在成本允许的条件下,增大COUT和CBAT会使系统更加稳定;如果对升压输出纹波要求不高,在保证系统稳定工作且有一定余量前提下,也可略微减小COUT;如果针对输出更大电流的方案,要将电容值相应增大。任何情况下,选择质量较差的电容都可能会引起整个系统性能下降,使用寿命缩短,甚至无法正常工作,所以请慎重选择电容。
    2. 电感L1的选择:
        推荐使用1.0uH的屏蔽电感,也可使用非屏蔽电感降低成本。
    3. 升压带载测试:
        因为芯片增加了两级短路保护,所以对升压带载测试时有一定要求:如果输出接大电容负载(某些型号的负载仪电容非常大),有可能误判短路保护。用电压源或模拟电池代替电池测试时,各种型号电源的瞬态响应不同,电源线的阻抗也可能比较大,在升压带CC或CR负载或者带负载启动时,也有可能出现短路保护的情况。实际应用时,由于接的是电池,CC或CR的情况会改善。一般便携设备输入电容都比较小,同时它们会检测输入电压,如果输入电压不够时不会充电,所以实际移动电源成品给便携设备充电时不会出现误判短路的情况。

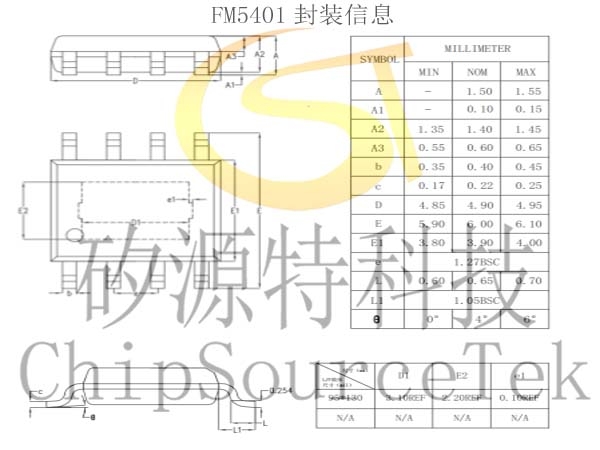

    FM5401封装信息:
