Voltage rise fall chip

SC8201

     SC8201是一个同步升压控制器。SC8201 拥有超宽范围输入输出电压。它可支持 2.7V 到 30V 的输入电压范围以及 2.7V 至36V 的输出电压范围。

     SC8201同时采用业界领先的10V驱动器电压,充分利用外置功率管以达到最高的转换效率。

    SC8201采用电流模式控制升压,并可用外部电阻调节开关频率以及输入输出限流值。

     SC8201支持包括输入限流,输出限流,动态输入功率调节,内部最高电流限流,输出过压保护,短路保护以及过温保护等一系列保护功能。

     SC8201采用32脚 4x4 QFN 封装。
    SC8201简介:
         SC8201 是一个同步升压控制器。SC8201 拥有超宽范围输入输出电压。它可支持 2.7V 到 30V 的输入电压范围以及 2.7V 至36V 的输出电压范围,满足客户的不同需求。
         SC8201 同时采用业界领先的 10V 驱动器电压,充分利用外置功率管以达到最高的转换效率。
         SC8201 采用电流模式控制升压,并可用外部电阻调节开关频率以及输入输出限流值,最大限度地在满足不同应用需求的同时简化设计。
         SC8201 支持包括输入限流,输出限流,动态输入功率调节,内部最高电流限流,输出过压保护,短路保护以及过温保护等一系列保护功能以确保系统能适应各种异常情况。
         SC8201 采用 32 脚 4x4 QFN 封装。

    SC8201功能:
    高效率升压转换
    输出电压动态调节
    超宽输入电压范围:2.7 V 至 30V
    超宽输出电压范围:2.7 V 至 36 V(40V 峰值电压)
    集成 10V,2A 栅极驱动器
    开关频率可调:200kHz 至 600kHz
    内置电感电流限流
    可调节输入输出电流限流
    输入输出电流检测
    输出电压状态监控,欠压过压保护
    QFN-32 封装

    SC8201应用:
    Power Bank
    USB PD
    蓝牙音箱
    USB HUB
    车载充电器
    工业仪器仪

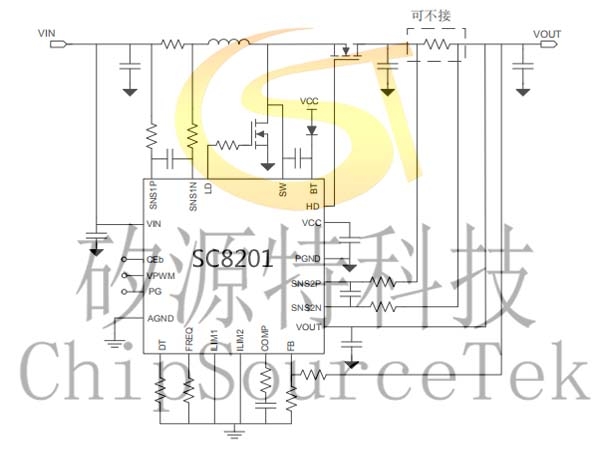

    SC8201典型应用:


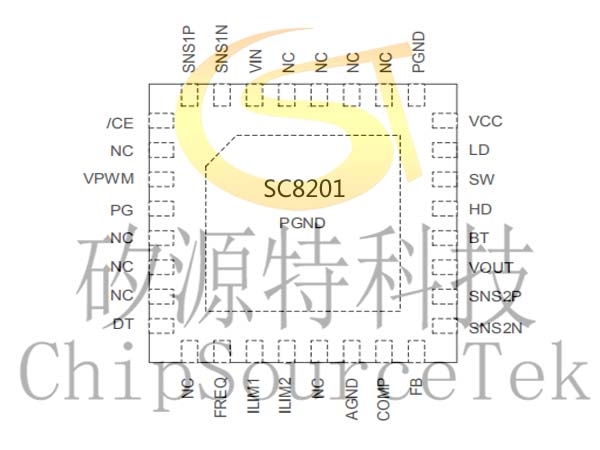

    SC8201管脚配置及功能简介:


    管脚
    I/O
    描述
    编号
    名称
    1
    /CE
    I
    芯片使能。低电平有效。若上拉至高电平(大于 1.3V),则芯片停止工作。
    2
    NC
    I
    此脚浮空
    3
    VPWM
    I
    管脚为高电平(大于 1.3V)时,即100%占空比时,输出电压为设定值;
    VPWM管脚为低电平时,即0%占空比时,输出电压为设定值的1/6
    可输入10kHz100kHz PWM 信号,通过其占空比来动态调节输出电压大小,中间电位连续可 调。输出电压表示为
    VOUT=VOUT_SET×( 1/6 + 5/6 ×D)
    其中,VOUT_SET 为输出电压设定值,DVPWM 信号的占空比。
    若不需动态调节功能,把VPWM 拉高即可。可直接连接至VCC
    4
    PG
    O
    输出电压指示信号。需通过一个上拉电阻连接到逻辑高电平。当输出电压在设定值的90%110%之间时,PG拉高,否则,PG为低。
    5
    NC
    I
    此脚浮空
    6

    I
    此脚浮空
    7

    I
    此脚浮空
    8

    I
    死区时间设置,分为以下四档:
    DT 短路到地,死区时间为20ns
    若 DT通过68kΩ±10%)电阻到地,死区时间为40ns
    若 DT通过270kΩ±10%电阻到地,死区时间为60ns
    若 DT开路,死区时间为 80ns
    9

    I
    此脚浮空
    10

    I
    开关频率设置,分为以下三档:
    若 FREQ短路到地,开关频率为200kHz
    FREQ通过68kΩ±10%)电阻到地,开关频率为400kHz
    若 FREQ 开路,开关频率为 600kHz
    11

    I
    通过一个到地电阻设置输入电流限流值。具体限流值公式为
    IIN_LIM =VREF/RILIM1×RSS1/RSNS1
    其中,
    VREF为内部电压参考值 1.21V
    RLIM1ILIM1到地电阻;
    RSNS1为输入电流采样电阻,推荐值 2mΩ-20mΩ,典型值为10mΩ
    RSS1为采样电阻两端到芯片管脚(SNS1PSNS1N)走线上的串联电阻。两个串联电阻需相等,
    推荐1kΩ
    除限流功能外,还可通过ILIM1电压监控输入电流 IIN 的大小,对应公式如下
    IIN=VILIM1/RILIM1×RSS1/RSNS1
    ILIM1需并联一个电容到地,推荐 2.2nF。若无需输入电流限流功能,则将 ILIM1短接到地。
    如果 VIN > VOUT target value, ILIM1 限流功能无法正常工作。
    12
    ILIM2
    I
    通过一个到地电阻设置输出电流限流值。具体限流值公式为
    IOUT_LIM =VREF/RILIM2 × /RSS2/RSNS2
    其中,
    VREF为内部电压参考值 1.21V
    RLIM2为 ILIM2 到地电阻;
    RSNS2为输入电流采样电阻,推荐值 2mΩ-20mΩ,典型值为10mΩ
    RSS2 为采样电阻两端到芯片管脚(SNS2PSNS2N)走线上的串联电阻。两个串联电阻需相等, 推荐 1kΩ
    除限流功能外,还可通过ILIM2电压监控输出电流 IOUT的大小,对应公式如下
    IOUT=VILIM2/RILIM2×RSS2/RSNS2
    ILIM2需并联一个电容到地,推荐 2.2nF。若无需输出电流限流功能,则将 ILIM2 短接到地。
    如果 VIN > VOUT target value, ILIM2 限流功能无法正常工作。
    13
    NC
    I
    此脚浮空
    14
    AGND
    IO
    芯片的信号地
    15
    COMP
    O
    外接电阻电容网络对内部控制环路进行补偿。
    16
    FB
    I
    输出电压到芯片的反馈管脚。通过 FB 外部分压电阻可以设置输出电压值。具体公式为
    VOUT=VREF× (1+ RUP/RDOWN)
    其中,VREF1.21VRUP 和 RDOWN 分别为FB连接的外部分压电阻值。若结合输出电压
    VPWM动态调节功能,则 VOUT输出电压可表示为
    VOUT=VREF× (1+ RUP/RDOWN×( 1/6 + 5/6 ×D)
    其中,PWM信号的占空比。
    17
    SNS2N
    I
    用于检测电流采样电阻两端差分电压。电流采样电阻可放置在功率管和 VOUT 电容之间(采样开关 电流),也可放置在 VOUT 电容后(采样直流电流)。推荐值 2mΩ-20mΩ,典型值为 10mΩ
    SNS2P/SNS2N 需各通过 1kΩ 电阻以差分对方式连接到采样电阻两端(不能将功率路径走线包含在 内)。在 SNS2P 和 SNS2N 管脚之间紧靠芯片的位置需连接一个滤波电容,推荐 47pF
    SNS2P 和 SNS2N 之间的采样电阻并非必须,若不需要输出电流限流和监控功能,可不接该电阻。 此时将 SNS2N 和 SNS2P 短接在一起,同时将 ILIM2 连接到 AGND 即可。
    18
    SNS2P
    I
    用于检测电流采样电阻两端差分电压。电流采样电阻可放置在功率管和 VOUT 电容之间(采样开关电流),也可放置在 VOUT 电容后(采样直流电流)。推荐值 2mΩ-20mΩ,典型值为 10mΩ
    SNS2P/SNS2N 需各通过 1kΩ 电阻以差分对方式连接到采样电阻两端(不能将功率路径走线包含在内)。在 SNS2P 和 SNS2N 管脚之间紧靠芯片的位置需连接一个滤波电容,推荐 47pF
    SNS2P 和 SNS2N 之间的采样电阻并非必须,若不需要输出电流限流和监控功能,可不接该电阻。此时将 SNS2N 和 SNS2P 短接在一起,同时将 ILIM2 连接到 AGND 即可。
    19
    VOUT
    I
    VOUT 管脚需连接至输出端,并在紧靠芯片的位置连接 1uF 旁路电容到地。
    20
    BT
    PWR
    在 BT1 和 SW1 管脚之间紧靠芯片的位置连接一个电容,为上管栅极驱动电路提供电压。
    21
    HD
    PWR
    上管栅极驱动 1
    22
    SW
    PWR
    连接电感和功率管
    23
    LD
    PWR
    下管栅极驱动 1
    24
    VCC
    PWR
    该管脚输出 VIN 为栅极驱动电路提供电压。若 VIN 超过 10V,则 VCC 电压钳位在 10V。需在紧芯片的位置连接一个旁路电容到功率地,推荐 1uF
    25
    PGND
    PWR
    功率地
    26
    NC
    I
    此脚浮空
    27
    NC
    I
    此脚浮空
    28
    NC
    I
    此脚浮空
    29
    NC
    I
    此脚浮空
    30
    VIN
    I
    芯片电源输入,给内部电路供电。VIN 管脚需连接至输入端,并在紧靠芯片的位置连接 1uF 旁路电容到地。
    31
    SNS1N
    I
    用于检测电流采样电阻两端差分电压。该采样电阻必须连接,需放置在 VIN 电容和功率管之间。推 荐值 2mΩ-20mΩ,典型值为 10mΩ
    SNS1P/SNS1N 需各通过 1kΩ 电阻以差分对方式连接到采样电阻两端(不能将功率路径走线包含在内)。在 SNS1P 和 SNS1N 管脚之间紧靠芯片的位置需连接一个滤波电容,推荐 47pF
    32
    SNS1P
    I
    用于检测电流采样电阻两端差分电压。该采样电阻必须连接,需放置在 VIN 电容和功率管之间。推荐值 2mΩ-20mΩ,典型值为 10mΩ
    SNS1P/SNS1N 需各通过 1kΩ 电阻以差分对方式连接到采样电阻两端(不能将功率路径走线包含在内)。在 SNS1P 和 SNS1N 管脚之间紧靠芯片的位置需连接一个滤波电容,推荐 47pF

    散热焊盘

    芯片底部散焊盘。连接到地。
