LDO的基本原理分析
发布日期:2022-07-01
点击次数:2064

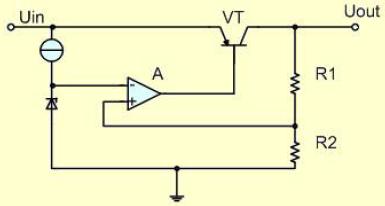

低压差线性稳压器(LDO)的基本电路如图1-1 所示,该电路由串联调整管VT、取样电阻R1 和R2、比较放大器A 组成。
图1-1 低压差线性稳压器基本电路
取样电压加在比较器A的同相输入端,与加在反相输入端的基准电压Uref 相比较,两者的差值经放大器A放大后,控制串联调整管的压降,从而稳定输出电压。当输出电压Uout 降低时,基准电压与取样电压的差值增加,比较放大器输出的驱动电流增加,串联调整管压降减小,从而使输出电压升高。相反,若输出电压Uout 超过所需要的设定值,比较放大器输出的前驱动电流减小,从而使输出电压降低。
供电过程中,输出电压校正连续进行,调整时间只受比较放大器和输出晶体管回路反应速度的限制。应当说明,实际的线性稳压器还应当具有许多其它的功能,比如负载短路保护、过压关断、过热断、反接保护等,而且串联调整管也可以采用MOSFET。
图1-1 低压差线性稳压器基本电路
取样电压加在比较器A的同相输入端,与加在反相输入端的基准电压Uref 相比较,两者的差值经放大器A放大后,控制串联调整管的压降,从而稳定输出电压。当输出电压Uout 降低时,基准电压与取样电压的差值增加,比较放大器输出的驱动电流增加,串联调整管压降减小,从而使输出电压升高。相反,若输出电压Uout 超过所需要的设定值,比较放大器输出的前驱动电流减小,从而使输出电压降低。
供电过程中,输出电压校正连续进行,调整时间只受比较放大器和输出晶体管回路反应速度的限制。应当说明,实际的线性稳压器还应当具有许多其它的功能,比如负载短路保护、过压关断、过热断、反接保护等,而且串联调整管也可以采用MOSFET。
