电容式触摸芯片的工作原理
发布日期:2022-10-19
点击次数:1665

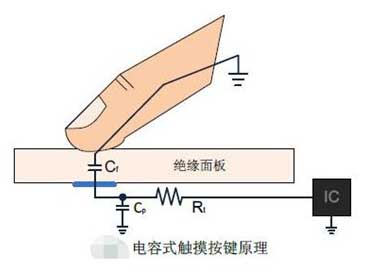

任何两个导电的物体之间都存在着感应电容,一个按键即一个焊盘与大地也可构成一个感应电容,在周围环境不变的情况下,该感应电容值是固定不变的微小值。当有人体手指靠近触摸按键时,人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容,会使总感应电容值增加。电容式触摸按键IC在检测到某个按键的感应电容值发生改变后,将输出某个按键被按下的确定信号。电容式触摸按键因为没有机械构造,所有的检测都是电量的微小变化,所以对各种干扰会更加敏感,因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。
目前运用的触摸芯片主要有两种,一种是电阻式触摸芯片,另一种是电容式触摸芯片。因电容式触摸芯片可靠性更高而得到更加广泛的应用。目前应用触摸芯片的产品,单点触摸式是比较常见也是应用比较广泛。随着触控芯片的不断发展,各种各样形式的触摸按键已经出现在我们日常家用电器中,如滚轮和滑块式按键的出现更加丰富了触控芯片的应用。
早期的触控芯片比较简单,只能处理按键。随着技术的进一步发展,触控芯片已经不再是一个简单的按键处理芯片,现在已经完全可以作为一个主MCU来用,除了可以处理触摸按键外还可以处理如AD采样、LED控制、通讯等等。以前要实现触摸按键功能必须有两个芯片,一个触控芯片,一个主MCU,现在只需要一个触控芯片就可以解决问题,使产品的成本大大降低,也使得更多的产品可以运用触控按键技术。
因触控芯片集成为MCU以后,按键的检测也变得更加灵活,可以采用矩阵扫描或AD采样,这样就使得可以识别的按键个数越来越多,以前可能需要几个触控芯片才能完成,现在一个新的触控芯片就完全可以满足要求。
这里小编推荐工采网代理韩国GreenChip的电容式触摸芯片 - GTX314L,GTX314L是绿色触摸3LPTM电容触控产品之一传感器系列。特别是GTX314L可以进行电容检测有14个通道下绿色触摸3LPTM发动机运行。由于绿色触摸3LPTM低功率发动机,各种电池供电的应用程序可以增加产品的使用时间。也基于现有的GreenTouch3TM引擎技术,可靠性可以保证对各种噪音和环境的变化。内部控制寄存器可以使用I2C读写接口。GTX314L可应用于较宽的供电电压范围1.8 v至5.5 v。GTX314L的CTRL引脚提供可切换在同一芯片上进行两个芯片并行操作的芯片IDI2C总线。
触控芯片技术的出现,使按键的方式也出现了巨大的变化,按键操作变的更加灵活舒适,按键面板也变地更加时尚亮丽。触控按键以其独特的优势正被越来越多的产品所采用。
随着触控技术的不断发展,触控芯片的可靠性和实用性也将进一步提高,使得触控芯片的使用也就更加广泛。目前触控芯片集成度已越来越高,触控芯片既可以做主MCU也可以做触摸按键,这就使的触控芯片的性价比更高,成本更低,由此可见,触控芯片的应用将会越来越广泛。
