均流技术
发布日期:2022-12-20
点击次数:1321
我们经常使用的均流技术有6种，分别为：
1. 改变单元输出内阻法（斜率控制法）；
改变单元输出内阻法有两种方式：一是固定输出电压，然后改变斜率，另一个是固定斜率，然后改变输出电压
2. 主 / 从控制法（master/slave）；
这种方法采用的是让其中一个单元作为主控制单元，工作在电压源（CV）方式下，其余的电源单元工作于电流源（CC）方式，从而采用输出电流的误差电压△U 来实现均流控制。简单的说就是电压控制电流，这种均流模式有个致命的缺点，就是如果主控制单元有故障，那么整个电源系统就会奔溃掉。
3. 外部控制电路法；
外部控制电路法是在每一个电源上加一个输出电流检测电路来检测它的电流，从而产生的反馈信号调节每个单元的电流，从而达到各单元间输出均流的目的。这个技术需要每个单元间都要有公共总线，这也就导致了如果单元线路多了，那么电源系统之间的连线就越来越多，导致后期工作量成倍增加。
4. 平均电流型自动负载均流法；

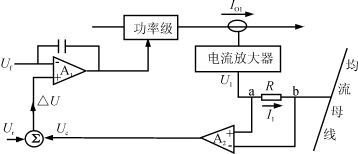

平均电流这种均流方式采用一个窄带电流放大器，输出端通过阻值为 R 的电阻连到均流母线上，n 个单元采用 n 个这种结构，如下图所示：
当输出达到均流时，电流放大器输出电流 I1 为零，这时 IO1 处于均流工作状态。反之，在电阻 R 上产生一个 Uab，由这个电压控制 A1，由 A1 再控制单元功率级输出电流，最终达到均流。
这种均流模式可实现精准的均流，效果较好。
5. 最大电流自动均流法（自动主 / 从法、民主均流法）；
最大均流法是利用所有电源中最大输出电流单元控制，有点类似上面说的主 / 从控制系统，但是不同的是最大电流控制法中这个最大电流单元是随机的，而主 / 从控制法中的主控是人为设定的，当然缺点还是存在的。
6. 强迫均流法
所谓强迫均流法就是通过计算机软件也就是编程或硬件控制来达到均流目的的技术。
软件控制优点就是调节后的均流效果好，但是均流响应过程有点慢，要通过软件逐步调节电源之间的均流值。
硬件控制是采用取样电压与系统基准电压相比较产生误差电压,然后将误差电压送至每个模块，与模块电流相比较，调节模块参考电压，从而改变输出电压，调节输出电流，实现均流。这种模式是目前应用最为广泛的一种均流技术。
