一种双通带微带滤波器的设计

    谐振器间采用电磁混合耦合，可增强谐振器间的耦合强度。两谐振器的间距在一定界限范围内时，高频谐振器的耦合强度小于低频谐振器，超过此界限时，其耦合强度大于低频谐振器。谐振器间的耦合系数随间距的变化趋势如图4所示。

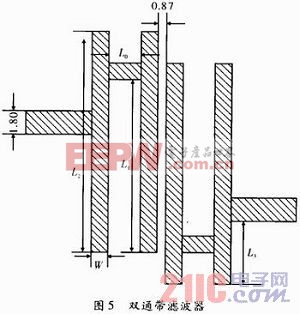

    综合上述谐振器单元结构，将两个谐振器以开口方向相反的形式组合，通过电磁边缘耦合，构成双通带滤波器，如图5所示。

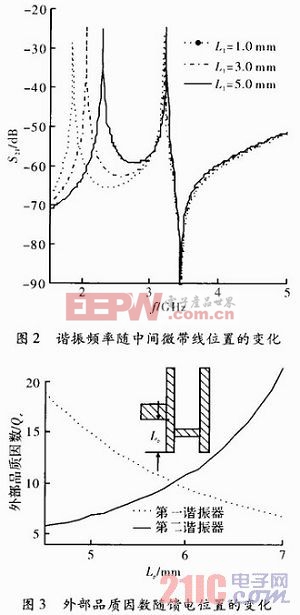

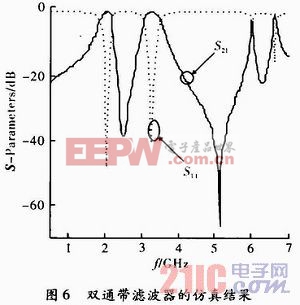

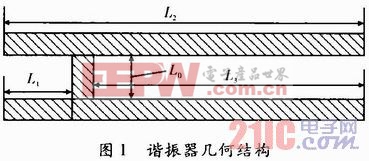

    滤波器的带宽由外部品质因数及谐振器间的耦合系数决定。从图3外部品质因数随馈电点位置变化的曲线及图4耦合系数随谐振器间距离变化的曲线可知，在两条外部品质因数交叉点附近调节两个谐振器的间距可得到适当的电磁耦合，实现双通带滤波器。使用Rogers RT6006材料作为基板，其相对介电常数为6．15，厚度为1．27 mm，微带馈线的线宽为1．8 mm，以便得到特征阻抗为50 Ω。滤波器其他尺寸为：W=1．0mm，L0=2mm，L2=21mm，L1=13．2mm，L3=6．0 mm，S=0．87mm。由式(1)，式(2)得谐振频率约为1 924 MHz，3 440 MHz。使用Sonnet进行仿真，结果如图6所示。

    得到的中心频率分别为1 994 MHz，3 272 MHz，中心带宽插损最小值分别为0．39 dB，0．35 dB。在双通带之间引入一个传输零点，增强两个通带的隔离度。在两个通带外分别有一个传输零点，增强带外抑制能力。因为谐振器两臂之间的距离近，相互之间存在较大的电磁干扰，使得谐振器的两个谐振频率点与理论计算值产生偏移。

3 结束语

    文中分析了H型谐振器，将两个谐振器组合构成双通带滤波器。通过调节中间微带线的位置，可方便地调节滤波器的第一通带中心频率，而几乎不改变第二通带中心频率。此双通带滤波器在设计和制作上简便易行。
