基于Qualcomm产品的蓝牙功放机方案
发布日期:2023-10-23
点击次数:478
致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于高通（Qualcomm）QCC5181芯片的蓝牙功放机方案。

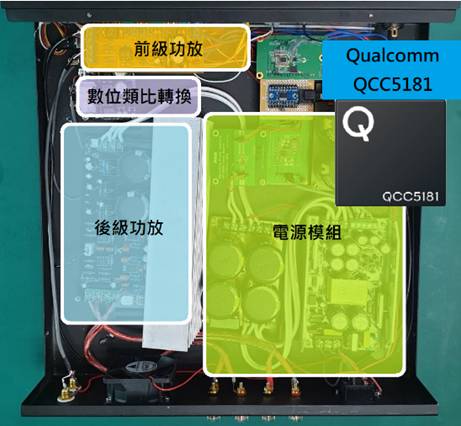

图示1-大联大诠鼎基于Qualcomm产品的蓝牙功放机方案的展示板图
蓝牙在现代生活中扮演着越来越重要的角色，并且随着蓝牙技术联盟推出的新一代蓝牙音频技术标准——低功耗音频LE Audio问世，进一步提升了蓝牙音频在消费类应用中的使用地位。在此背景下，大联大诠鼎基于Qualcomm QCC5181芯片推出蓝牙功放机方案，其不仅能够满足BT5.4 LE Audio，还具有支持aptx Apadtive 24bit/96kHz和Lossless高分辨率音频和多种音频格式的能力，将此方案配合高质量的喇叭，能够为用户提供高品质的音频体验。

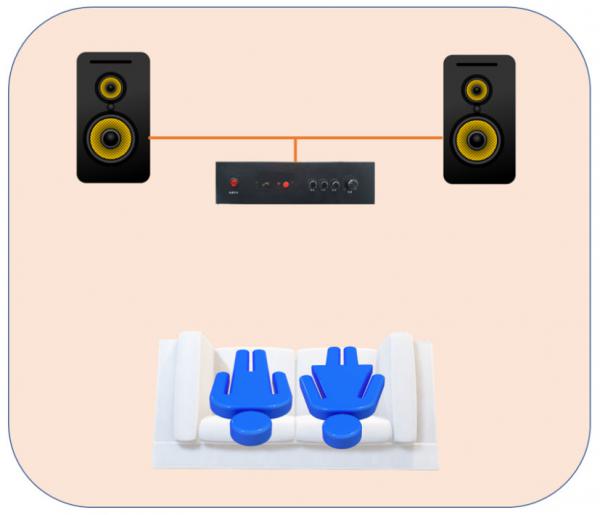

图示2-大联大诠鼎基于Qualcomm产品的蓝牙功放机方案的场景应用图
本方案由蓝牙模块、电源模块、数字模拟转换模块和功放模块四部分组成。其中，蓝牙模块采用的Qualcomm QCC5181是一款超低功耗单芯片音频平台，可以节省功耗并提高连接的可靠性。QCC5181具有支持多种音频格式的能力，用户可以从支持aptx Apadtive的音频设备中输出各种类型的音频信号，再通过蓝牙连接到QCC5181中获得高解析音频，从而享受无损的高品质音频体验。
在音频输出部分，此次方案采用SPDIF传输数字信号。相比于模拟音频信号，它不易受到噪声干扰，可以最大程度保证音频的质量和稳定性。QCC5181提供高达21个GPIO，可以支持SPI/I²C、UART、SPDIF和digital microphone等传输方式。

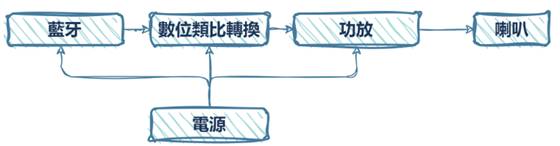

图示3-大联大诠鼎基于Qualcomm产品的蓝牙功放机方案的方块图
QCC5181提供了灵活的音频输出，除了上述的输出方式之外，该芯片还搭载了Stereo analog differential输出，外接Differential to Single-Ended线路就可以提供单端模拟音频输出，能够适应不同的使用场景和需求。得益于QCC5181的高性能，本方案通过蓝牙技术实现了无线连接输入并提供高解析的音源，简化了设计流程，是高品质蓝牙功放设备的理想选择。
核心技术优势：
• 支持蓝牙最新规格低功耗音频；
• 支持无损音频；
• 可选择模拟或数字格式输出。
方案规格：
• 蓝牙5.4；
• BT Class 1；
• 支持SBC/AAC/LC3/aptX Adaptive 24 bits 96KHz/aptX Lossless。
