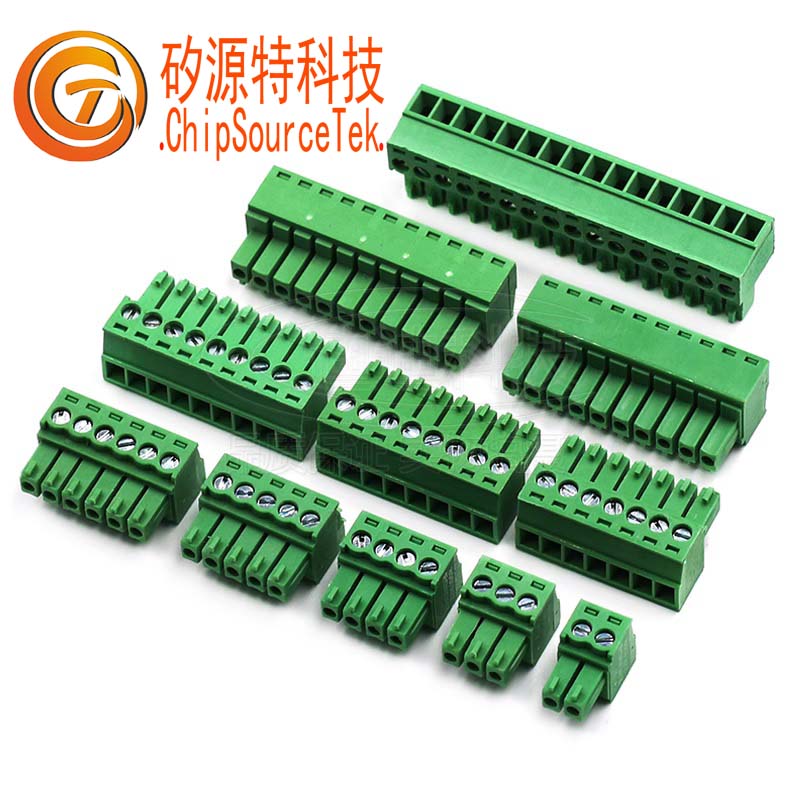

选择PCB连接器的五个技巧

    对于许多印刷电路板设计师来说，有源元件（例如单片机、晶体管或二极管）的布置最初起着决定性作用。诸如电容、电阻，甚至连接器之类的无源元件通常被置于开发过程的后期阶段。然而，这种方法会大大提高冲突的可能性。

    对于你的下一个连接器设计导入：建议可以同时考虑有源和无源元件

    如果在开发过程中不考虑无源元件，那么在很多情况下，PCB设计的复杂度和成本会大大增加。这是因为，通常最后已不可能再使用标准连接器；而是必须先开发客户特定的连接器。

    对于厂商而言，客户特定的连接器通常意味着需要对生产设备进行调整或生产客户特定的器件和工具。依照定制化程度，可能使得成本从几百到几万美元或欧元不等的增加。

    然而，对于原型数量，这些工具调整并不具经济效益。正因如此，在开发过程中考虑连接器以及所有其他无源元件的时机至关重要。毕竟，客户项目的利润空间也应得到保证。

    除了通常用于THT连接器的标准化纸箱外，包装也可用于自动化组装。包装选项包括卷带包装和条形匣。条形匣通常用于原型阶段或在物料数量较少时使用。而卷带包装选项则更有可能用于批量生产，因此也可在数量较多时使用。

    在大多数情况下，条形匣的几何长度上限大约为500 mm。卷带包装则由连接器的高度和传送带中组件的板间距离决定。这意味着，可以采用卷带包装选项运输更多的连接器并组装在PCB上。

    许多PCB连接器厂商都位于远东地区。由于目前原材料短缺以及交货时间长等问题，欧洲小型厂商也有很大的机会。许多PCB组装商和PCB开发商目前正试图通过在线物料替换的方式从远东寻找连接器的替代品。

    但是，用户应该考虑质量上的差异，例如镀金。虽然远东地区的大多数情况下使用的都是镀金层非常薄的闪金，但欧洲的电镀公司通常使用最小镀层厚度为0.2 µm的金。

    未来，可以通过强化美国生产基地以及寻找北美地区的供应商来消除交货延迟的问题：例如，将来自TE Connectivity AMP Connectors的7-530671-2（连接器边缘双母头20POS 0.125）与583859-9（连接器卡缘HSG 20POS .156 BLK）相结合，其原产国为美国。

    为此，DigiKey不仅能缩短交货时间，还能提供满足标准要求的高水平专业知识和质量，更可以帮助开发定制化特殊解决方案。

    最后一个技巧是，你应该选择长期运营的可靠合作伙伴。厂商不仅应可靠地提供高质量的产品，还应提供合适的连接头材料组合。对于连接头合作伙伴，连接头涂层应采用相同的材料类型（如果可能）。

    镀锡引脚连接头和镀金插座连接头组合是可行的，但由于连接头腐蚀现象（电化学电压系列），因此不利于延长系统寿命。在任何情况下，最好只在应用中使用镀锡或纯金连接头。

    客户在选择合适的PCB连接器和包装选项方面享有很大的自由度。然而，成本、时间和性能的魔力三角起着至关重要的作用。

    目前来自美国和欧洲的连接器能够最大程度地满足这个魔力三角。这是因为，除了交货时间短之外，还可以实现卓越的品质和合理的价格结构。
