无刷电机BLDC方波驱动的方案
发布日期:2024-01-04
点击次数:418
文中主要详细介绍BLDC电机方波驱动器方法，它是依据转子的部位给相匹配的绕组接电源，在每一个時刻只给电机定子绕组中的两互通电，那样每相绕组通断120电角度。在一个电角度（360度）周期时间可完成六种不一样的鼓励组成，因此被称作波形驱动器或六步换相操纵。

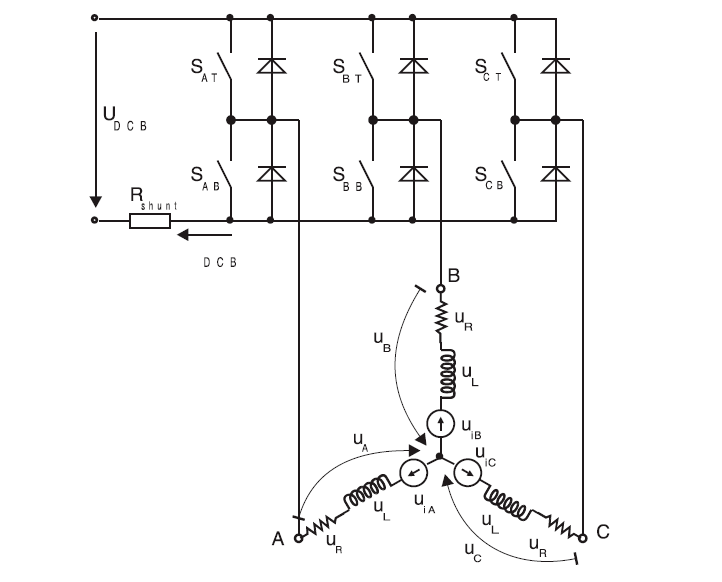

下图是无刷直流电机三相桥驱动示意图：
图1无刷电机直流电电机输出功率一部分和系统架构图
六步换相驱动器是一种三相Y型联接BLDC电机的常见方式 。在六步换看中，BLDC电机选用两相工作模式，随意時刻仅有两相导通，另一相断掉。到底挑选哪两相绕组通断是由转子的部位决策，转子部位的传感可由相位传感器或部位观测器得到既有感应器波形驱动器和无感应器波形驱动器。
（1）根据霍尔传感器（120度遍布）操纵的六步换相基本原理
红色绕组：A相 绿色绕组：B相 蓝色绕组：C

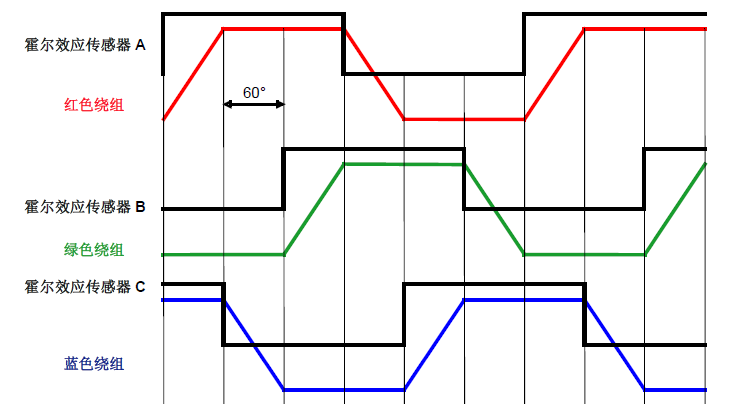

HallA、HallB、HallC是三个霍尔传感器，安裝在电机不一样的部位，用于检验相对性于三个绕组（A/B/C）的转子部位。在电机运行全过程中，当顺向的磁感线越过霍尔传感器，感应器輸出“1”，相反，輸出“0”。因为3个霍尔传感器匀称安裝在360度电角度，当电机运行一个电气设备周期时间（360）时，每一个霍尔传感器的脉冲信号会产生2次旋转，一共产生6次脉冲信号旋转，因为感应器是分布均匀的，因此每一次旋转恰好相距60度电角度，这更是电机2次换相相距的电角度。根据持续载入霍尔传感器不一样的脉冲信号旋转時刻，随后给相对的绕组接电源，电机就可以稳定的运行起來。
（2）无感应器操纵的六步换相基本原理
鲜红色：A相BEMF翠绿色：B相BEMF深蓝色：C相BEMF

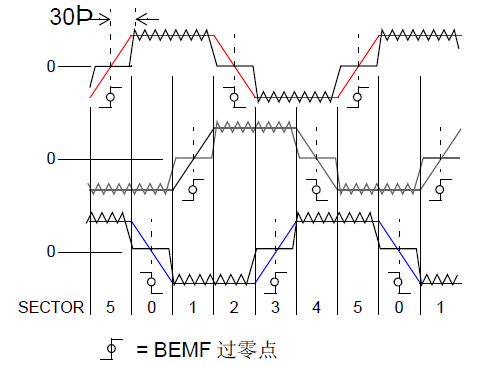

如圖所显示在每一个区段（60度电气设备角度）内对未接电源相绕组上的自感电动势工作电压开展检验。当自感电动势工作电压历经“圆心”或“过零点”时，即检验到过零点产生。控制系统得知转子这时坐落于60度电气设备角度区段的圆心且间距下一次换相也有三十度电气设备角度。计时器纪录每一个区段（60度电气设备角度）的時间为T60。当检验到过零点时，计时器将装车一个标值为T60的一半的预设值。计时器产生请求超时，将造成终断并完成下一次换相。此类控制措施称之为BLDC电机的无感应器操纵。
针对BLDC电机的无相位传感器操纵，有多种多样方式 来检验转子的部位。比如，BEMF测定法、磁通量测定法、各种各样系统软件数据信号观测器法、数据信号引入法等。现阶段应用的比较多的是BEMF法即根据检验断掉相的自感电动势过零点来完成换相，别的的无相位传感器控制措施会在事后的章节目录中探讨。

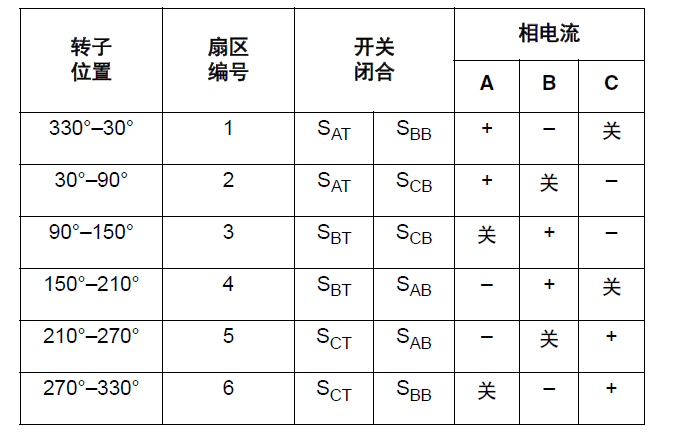

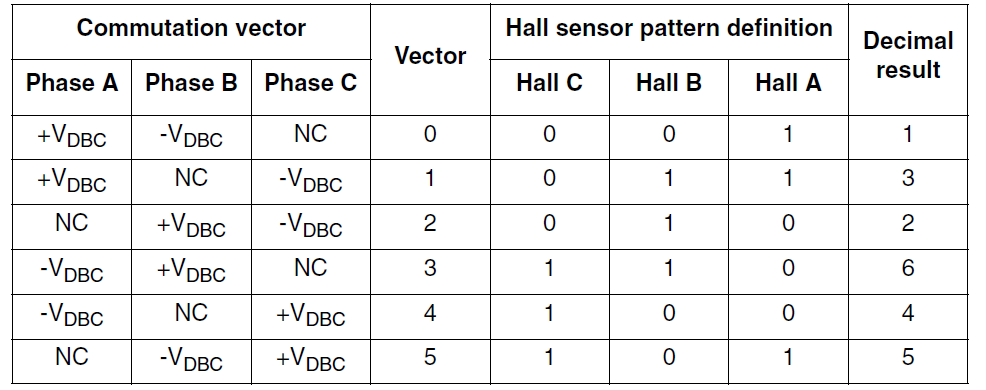

下表展现了直流电无刷电机电机三相桥驱动器（如图所示1），每一个电气设备周期时间（360度）里六步换相所相匹配的电源开关情况和电流的方向与转子部位的关联。
之上便是无刷电机直流电电机波形驱动器的基本原理。
