电动汽车BMS PCB设计的要点与要求
发布日期:2024-01-21
点击次数:364
随着电动汽车的普及，电池管理系统（Battery Management System，BMS）在电动汽车的性能、安全性和寿命方面扮演着至关重要的角色。BMS负责监控电池的状态、控制充放电过程、管理电池温度、防止过充和过放，以确保电池性能最佳、安全可靠。BMS PCB设计在确保电池性能、安全和可靠性方面发挥着关键作用。本文简要说明电动汽车BMS PCB设计的主要要点与国内相关规范与要求，以帮助PCB工程师更好地满足电池管理的需求。
电动汽车BMS PCB设计的要点：

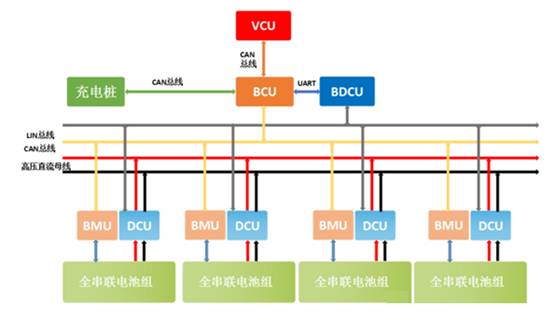

层次化设计： 电动汽车BMS通常包括多个模块，如电池管理、通信、电源管理等。因此，PCB设计应该采用层次化结构，以便不同模块的信号和电源线路能够清晰、有效地分离。
EMC（电磁兼容性）考虑：电动汽车BMS PCB设计必须考虑电磁兼容性，以防止电磁干扰对其他车辆电子设备的干扰，并确保系统的可靠性。在设计中，应采取屏蔽措施、地线规划和降噪技术，以降低电磁辐射和抗干扰能力。
高温环境适应性： 电动汽车电池组工作在高温环境下，因此BMS PCB必须具备耐高温性能。选用耐高温材料、合理散热设计和温度传感器以监测电池温度是关键。
安全性要求： BMS负责电池安全管理，必须满足严格的安全要求。PCB设计应考虑电池过充、过放和短路保护，以确保电池的安全性。
通信接口： 电动汽车BMS通常需要与车辆控制系统、充电桩和监控系统进行数据交互。因此，设计中要考虑CAN、LIN、以太网等通信接口，以满足不同通信需求。
可维护性： 电动汽车BMS需要定期维护和升级。PCB设计应考虑易于维护的特性，如标记清晰、易更换元件和模块化设计。
低功耗设计： 为延长电池寿命，BMS应采用低功耗设计。PCB设计要注意降低功耗，包括优化电路、选择低功耗元件和睡眠模式的设计。
故障容忍性： 电动汽车BMS必须具备一定的故障容忍性，以防止单点故障对整个系统的影响。采用冗余设计和故障检测技术是一种常见的做法。
国内电动汽车BMS规范与要求：
在中国，电动汽车的BMS PCB设计必须符合一系列国家和地方标准，以确保电动汽车的安全性和性能。以下是一些关键规范和要求：
GB/T 31485-2015《电动汽车用蓄电池管理系统通用规范》： 该标准规定了电动汽车BMS的性能、可靠性、安全性和通信要求。设计中必须遵守这些规范，以确保BMS的合规性。
GB/T 31486-2015《电动汽车用锂离子动力蓄电池安全规范》： 这一标准规定了锂离子电池的安全性要求，BMS必须能够监测和管理电池的状态以确保安全性。
GB/T 32960-2016《道路车辆远程诊断与通信技术要求》： 这个标准规定了电动汽车的远程诊断和通信要求，包括BMS的数据传输和云端监控。设计中要考虑这些通信技术的应用。
地方性标准：一些地方政府可能会制定额外的BMS要求，以满足当地的安全和环保标准。设计团队应密切关注当地的法规和要求。
结论：
电动汽车BMS PCB设计是确保电池性能、安全性和可靠性的关键因素。设计师必须考虑层次化设计、EMC、高温环境适应性、安全性要求、通信接口、可维护性、低功耗设计和故障容忍性等要点。同时，必须遵守国内相关规范和要求，如GB/T 31485-2015、GB/T 31486-2015和GB/T 32960-2016，以确保BMS的合规性。电动汽车的未来发展需要不断改进和创新BMS PCB设计，以满足不断增长的需求和挑战。
|
