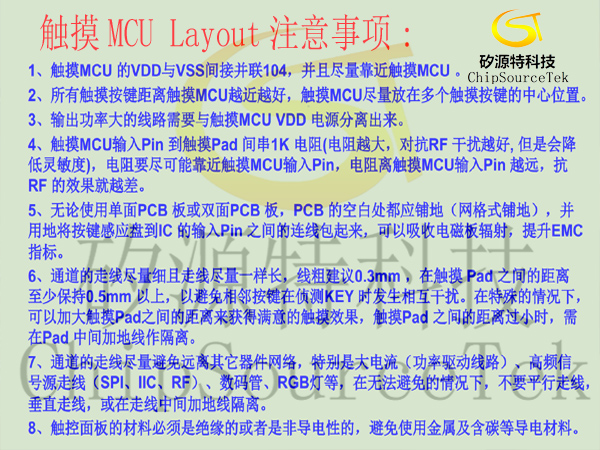

触摸MCU Layout注意事项

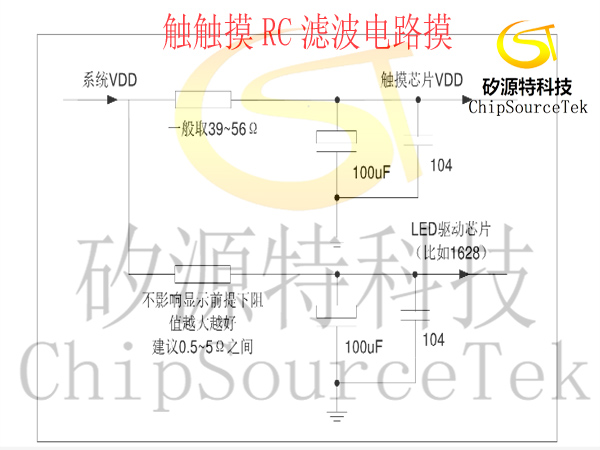

    1:触摸MCU的VDD与VSS间接并联104,并且尽量靠近触摸MCU.

    2:所有触摸按键距离触摸MCU越近越好,触摸MCU尽量放在多个触摸按键的中心位置.

    3:输出功率大的线路需要与触摸MCU VDD电源分离出来.

    4:触摸MCU输入 PIN到触摸PAD间串1K电阻(电阻越大,对抗RF干扰越好,但是会降低灵敏度),电阻要尽可能靠近触摸MCU输入PIN,电阻离触摸MCU输入PIN越远,抗RF的效果就越差.

    5:无论使用单面PCB板或者双面PCB板,PCB的空白片都应铺地(网格式铺地),并用地针按键感应盘到IC的输入PIN之间的连线包起来,可以吸收电磁板辐射,提升EMC指标.

    6:通道的走线尽量细且走线尽量一样长,组粗建议0.3mm,在触摸PAD之间的距离至少可以保护0.5mm以,以避免相邻按键在侦测KEY时发生相互干扰.在特殊的情况下,可以加大触摸PAD之间的距离来获得满意的触摸效果,触摸PAD之间的距离过小时,需在PAD中间加地线作隔离.

    7:通道的走线尽量避免远离其他器件网络,特别是大电流(功率驱动线路)、高频信号源走线（SPI、IIC、RF）、数码管、RGB灯等，在无法避免的情况下，不要平行走线，垂直走线，或在走线中间加地线隔离。

    8：触控面板的材料必须是绝缘的或者是非导电性的，避免使用金属及含碳等导电材料等。
