电源时序规格:电源导通时的时序工作

发布日期:2021-12-30 点击次数:2331
    “正如在之前的文章中介绍过的,规格①的时序是依次进行1.2V、3.3V、1.5V三个系统的输出。下面将按顺序对该时序工作进行说明。在介绍中,将施加1.2V的工作表述为“第一阶段”,将施加3.3V的工作表述为“第二阶段”,将施加1.5V的工作表述为“第三阶段”,将三个系统均导通的状态表述为“电源工作时”。在各阶段的图中,与说明相对应的部分用红色来表示。



    本文先介绍使用通用电源IC实现电源时序控制电路中,电源导通时的时序工作。
电源时序规格①:电源导通时的时序工作
    正如在之前的文章中介绍过的,规格①的时序是依次进行1.2V、3.3V、1.5V三个系统的输出。下面将按顺序对该时序工作进行说明。在介绍中,将施加1.2V的工作表述为“第一阶段”,将施加3.3V的工作表述为“第二阶段”,将施加1.5V的工作表述为“第三阶段”,将三个系统均导通的状态表述为“电源工作时”。在各阶段的图中,与说明相对应的部分用红色来表示。
    v在初始状态下,Enable引脚为“L”电平,三个DCDC输出均为零。

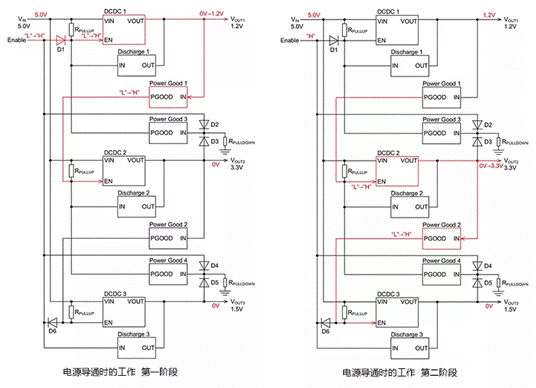

第一阶段电源导通时的工作
    1) 将Enable引脚设置为“H”电平以启动电源。
    2) 由于DCDC 1的EN引脚通过二极管D1变为“H”,因此DCDC 1启动。
    3) 当DCDC 1的输出电压从0V上升到1.2V时,Power Good 1的输出由“L”电平变为“H”电平,下一级的DCDC 2的EN引脚变为“H”电平。
    4) Power Good 3和Power Good 4的IN引脚被二极管D2和D4赋予“H”电平,因此PGOOD引脚(输出)保持高阻抗。




第二阶段电源导通时的工作
    1) DCDC 2的EN引脚变为“H”电平,因此DCDC 2启动。
    2) 当DCDC 2的输出电压从0V上升到3.3V时,Power Good 2的输出由“L”变为“H”,下一级DCDC 3的EN引脚变为“H”。

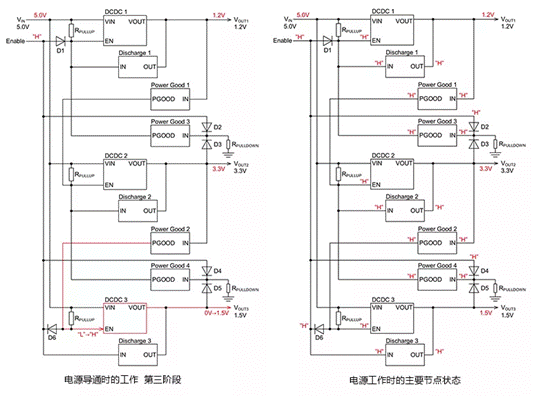

第三阶段电源导通时的工作
    1) DCDC 3的EN引脚变为“H”电平,因此DCDC 3启动。
    2) DCDC 3的输出电压从0V上升到1.5V,至此,三个系统的电源均处于工作状态(电源工作时的主要节点状态见单独给出的图示)。
在下一篇文章中,将会介绍关断时的时序工作。
