CS8121S
CS8121S是一款4.2W单声道、超低EMI、无滤波器的D类音频功率放大器。
CS8121S采用特殊的高压CMOS工艺，具有极宽的工作电压范围（2.4V-6.5V），极限值为7V，其额定的工作温度范围是-40-85℃。
CS8121S提供SOP8L封装。
CS8121S采用特殊的高压CMOS工艺，具有极宽的工作电压范围（2.4V-6.5V），极限值为7V，其额定的工作温度范围是-40-85℃。
CS8121S提供SOP8L封装。
CS8121S概述：
CS8121S是一款4.2W单声道、超低EMI、无滤波器的D类音频功率放大器。
CS8121S采用特殊的高压CMOS工艺，具有极宽的工作电压范围（2.4V-6.5V），极限值为7V，其额定的工作温度范围是-40-85℃。
CS8121S提供SOP8L封装。
特殊应用：
1、4节干电池供电的便携式音箱
虽然干电池的标准电压为1.5V，但每节新电池的电压都是不同的，最高开路的测量值可能高达1.7V，4节串联就高达6.8V。即使串接二极管也显然大大超出了市场上普通功放的工作电压范围。而此电压对于CS8121S而言，却正是最佳的工作点。使用CS8121S在该音箱系统应用中，不仅简化了设计也大大的提高了产品的可靠性和稳定性。
2、两节锂电池串接的扩音器系统
两节锂电池串接的电压在7--8V之间，使用简单的二极管降压后就可以直接使用CS8121S进行功率放大。
CS8121S特性：
全差分输入，具有极低的低噪；
放大倍数通过外置电阻可设置成任意值 ；
6V电源下，可向4欧姆喇叭提供4W稳定的输出功率；
高保真，THD在0.1%以内；
已受中国专利保护的AERC技术，极大的减小了D类功放的EMI干扰；
极低的静态电流；
ESOP-8封装，方便散热和焊接。
CS8121S应用：
USB音箱/便携式音箱
PMP/MP4/MP5播放器
GPS
CS8121S订购信息：
| 产品型号 | 封装形式 | 包装类形 | 数量 |
| CS8121S | SOP-8L | 管装 | 100 |

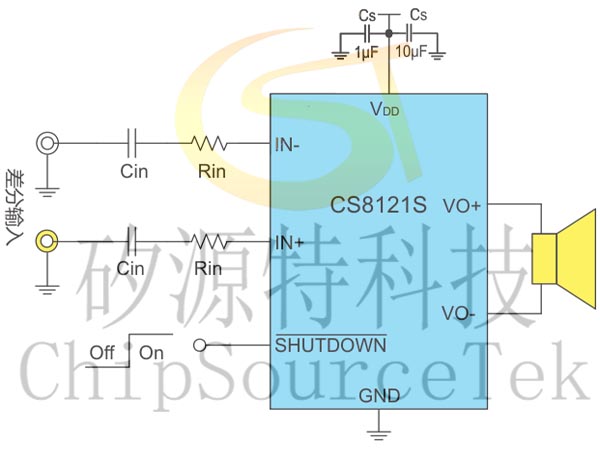

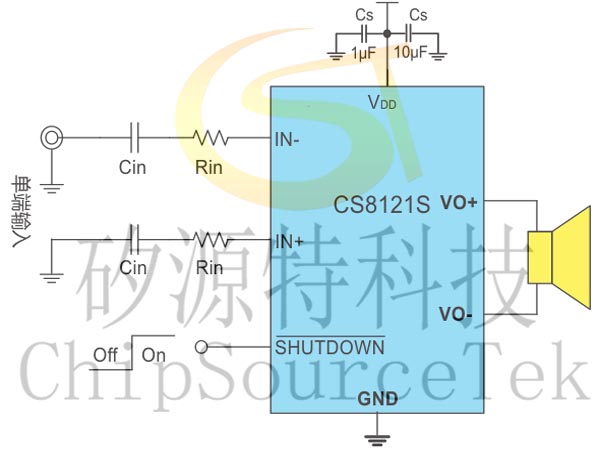

CS8121S典型应用电路图：

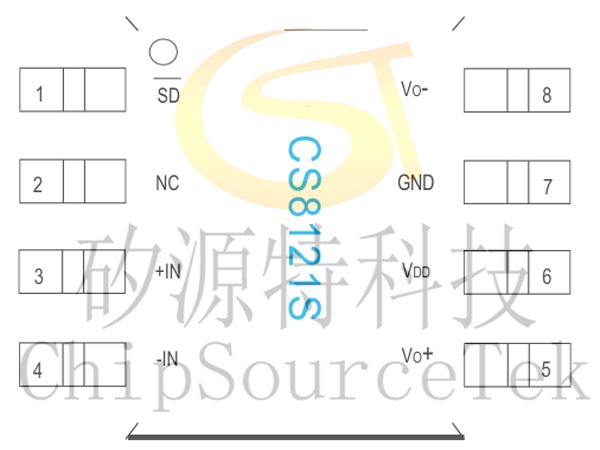

CS8121S引脚分布：

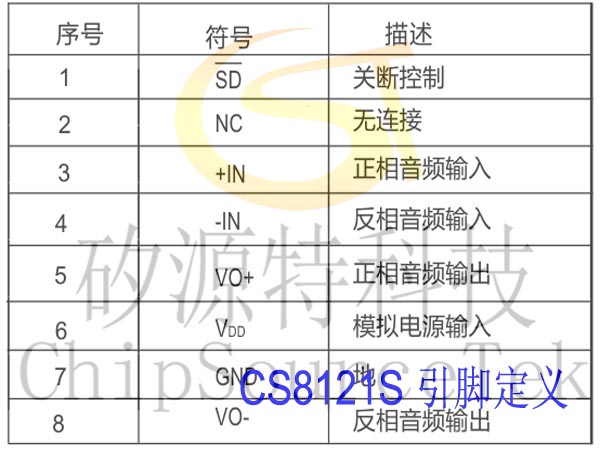

CS8121S引脚定义：

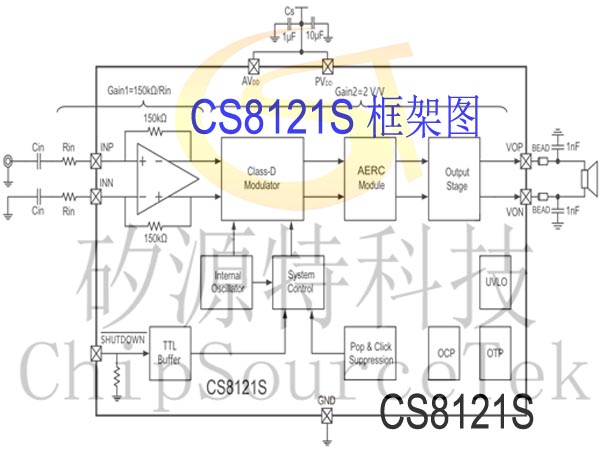

CS8121S功能框图：
CS8121S封装图：
