CS8122是一款高效率，超低EMI，3.0W单声道D类音频放大器。
    CS8122无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本，而且也简化了设计。高达90%的效率，快速的启动时间和纤小的封装尺寸使得CS8122成为小型手上设备和PDA的最佳选择
    CS8122的全差分架构和极高的PSRR有效的提高了CS8122对RF噪声的抑制能力，并且省去了传统音频功放的BYPASS电容。CS8122采用独创的AERC(Adaptive Edge Rate Control)技术，能提供优异的全带宽EMI抑制能力，在不加任何辅助设计时，在FCC part15 Class B标准下任然具有超过20dB的裕量，CS8122特别适合FM、CMMB、手机模拟电视等易受EMI干扰的应用。
    CS8122内置了过流保护，短路保护和过热保护，有效的把耦合芯片在异常的工作条件下不被损坏。
    CS8122提供了纤小的封装形式可提供客户选择，其额定的工作温度范围为-40℃至80℃。
    CS8122提供SOP8L封装。

输出功率：

PO at 10%THD+N,VDD=5V

       RL=8Ω  1.66W(典型值）

       RL=4Ω  3.05W(典型值）

PO at 10%THD+N,VDD=3.6V

       RL=8Ω  0.70W(典型值）

       RL=4Ω  1.25W(典型值）

独创的AERC技术，提供优异的全带宽EMI抑制能力

优异的“噼噗-咔嗒”（pop-noise）杂音抑制能力

工作电压范围：2.5V到5.5V

无需滤波的class-D结构

高达90%的效率

高得电源抑制比（PSRR）：在217Hz下为-80dB

快速的启动时间（40ms）

低静态电流（3mA）

低关断电流（＜0.1uA）

过流保护，短路保护，过热保护

符合Rohs标准的无铅封装

CS8122提供SOP8L封装

USB音箱

便携式音箱

PMP/MP4/MP5播放器

GPS

CS8122典型应用原理图：
差分输入：



单端输入：


CS8122引脚分布：

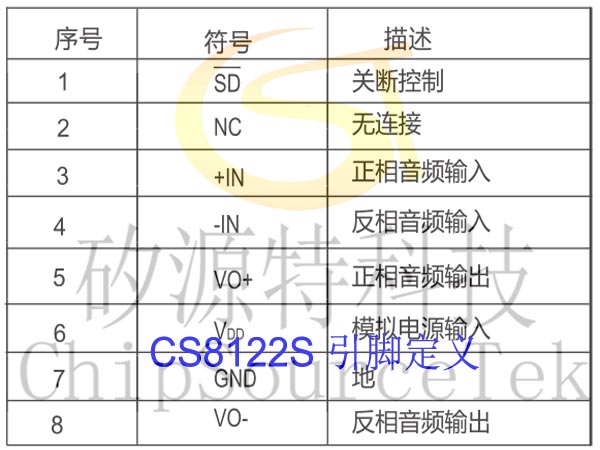

CS8122引脚定义:

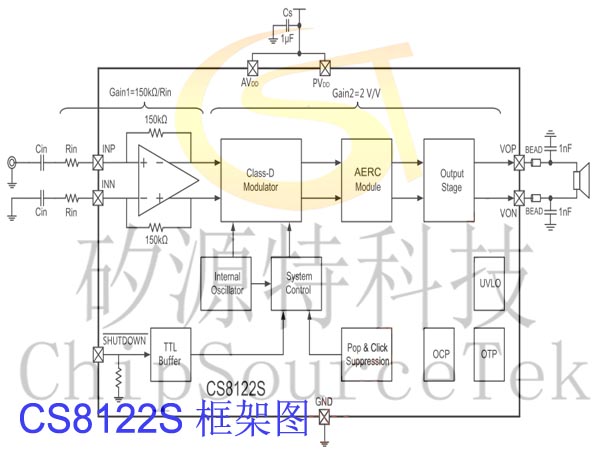

CS8122功能框图：

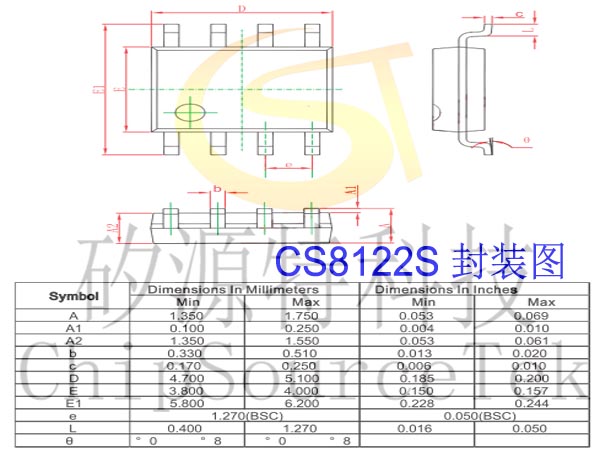

CS8122封装图：
