芯片型号 | 封装类型 | 包装类型 | 最小包装数量(PCS) | 备注 |
SOP8 | 管装 | 100/管 | |

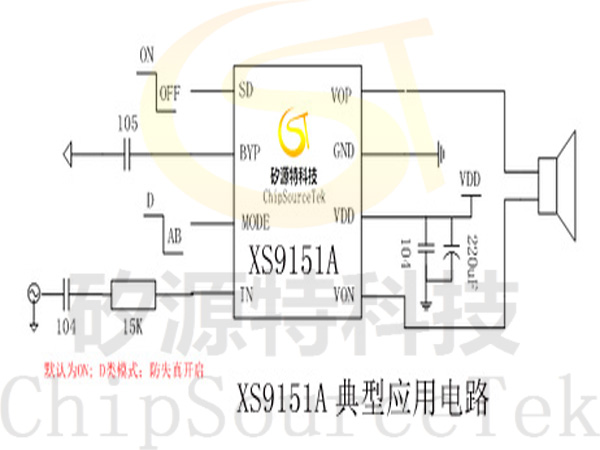

注: 以上应用图中元件说明:
Ci:隔直电容,采用 0.1µF或更小的,进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。
Cs:电源去耦电容,采用足够低ESR的电容(小于 1µF),当VDD=5V时,为更好的滤除低频噪声,建议另加一个低ESR电容(不小于 10µF)。去耦电容离VDD管脚越近越好,保持 1.5mm之内。
CB : BYPASS端口输出VDD/2 电压,通过电容CB (1µF)接地以保证稳定性。
XS9151A引脚分布图:

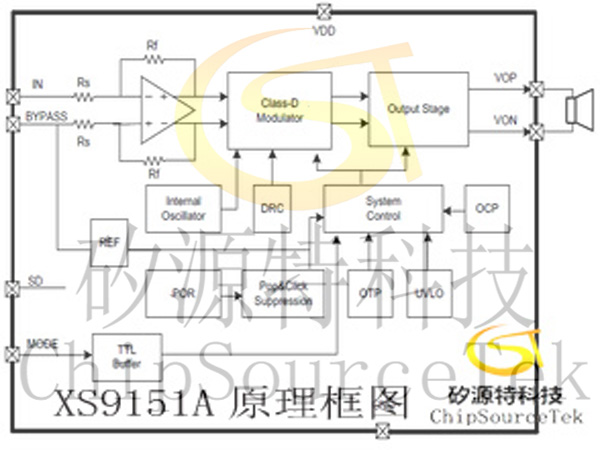

管脚号 | 符号 | 描述 |
1 | SD | 关断控制端,低电平关断,防失真控制端 |
2 | BYP | 偏置电压输出端 |
3 | MODE | 工作模式控制端,高电平选择D类,低电平选择AB类,默认D类工作 |
4 | IN | 音源输入端 |
5 | VON | 负相输出端 |
6 | VDD | 电源 |
7 | GND | 地 |
8 | VOP | 正相输出端 |
