LTK52201E说明:
    LTK52201E是一款用于驱动桥接立体声BTL或单声道PBTL、高效率、无滤波器的D类音频功率放大器。
    LTK52201E在无需散热器的情况下，在BTL模式下可以输出至少2x25W以上的功率，在PBTL模式下可以输出至少45W以上的功率。
    先进的扩频功能，高级电磁干扰(EMI)抑制技术能够在满足电磁兼容(EMC)要求的同时，使用户能够在输出端上根据需求不使用，或使用价格低廉的磁珠滤波器。
    LTK52201E具有低至110uV的底噪、优异的开关机爆破音抑制功能和全频率范围超低THD+N失真。
    直流检测功能可以测量脉宽调制PWM的频率和振幅，如果输入电容器受损或者输入端短路，LTK52201E会关闭输出级，可以良好的保护各种扬声器。
    LTK52201E具有各种完善的电路保护机制，包括自动恢复功能的对地、对电源、相互之间短路保护、热保护、欠压和过压保护。

LTK52201E特性:
工作电压范围: 6.0V- 18V
可应用于单声道的PBTL模式
固定32dB增益
输出功率
BTL 模式：
  at 10% THD+N
    – 2x18.3W, at VDD=12V, RL=4Ω
    – 2x28.0W, at VDD=15V, RL=4Ω
    – 2x29.0W, at VDD=18V, RL=6Ω
  at 1% THD+N
    – 2x15.2W, at VDD=12V, RL=4Ω
    – 2x23.0W, at VDD=15V, RL=4Ω
    – 2x23.5W, at VDD=18V, RL=6Ω
  PBTL 模式:
  at 10% THD+N
    – 35.5W, at VDD=12V, RL=2Ω
    – 40.0W, at VDD=15V, RL=3Ω
    – 45.0W, at VDD=18V, RL=4Ω
用于保护喇叭的直流检测保护功能
效率高达90%的D类操作减少对散热片的要求
低底噪：110uV (32dB，A-Weighting)
无滤波器，具有扩频功能的低EMI设计
完善的保护机制，包括具有自动恢复功能的短路保护、热保护、直流检测和欠压过压保护等
出色的THD+N和无爆破音设计
满足ROHS要求的环保封装ESOP-16

LTK52201E应用：
各种蓝牙音箱、智能音箱
电视机和监视器
各种家庭娱乐设备
专业音频设备

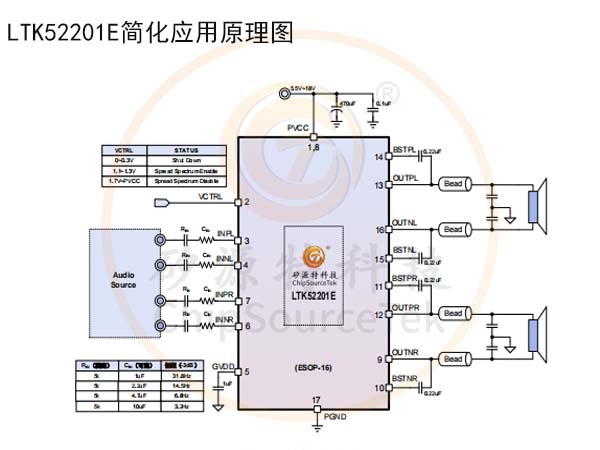

LTK52201E简化应用原理图：

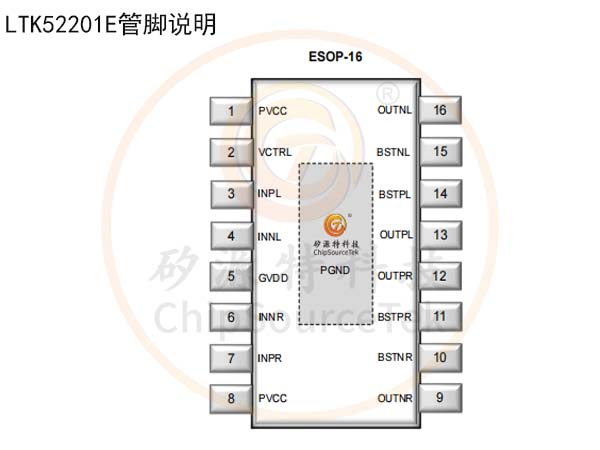

LTK52201E管脚说明:

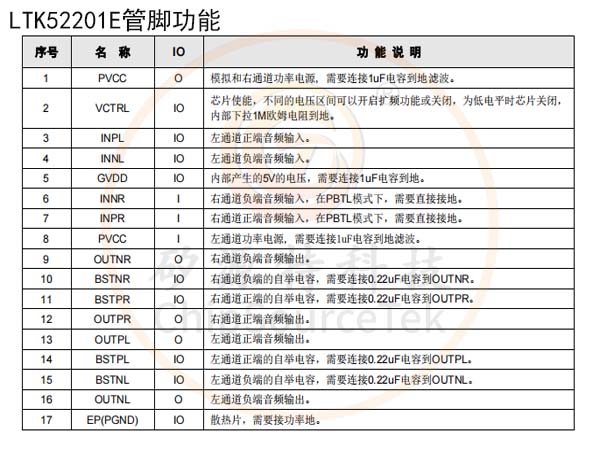

LTK52201E管脚功能:

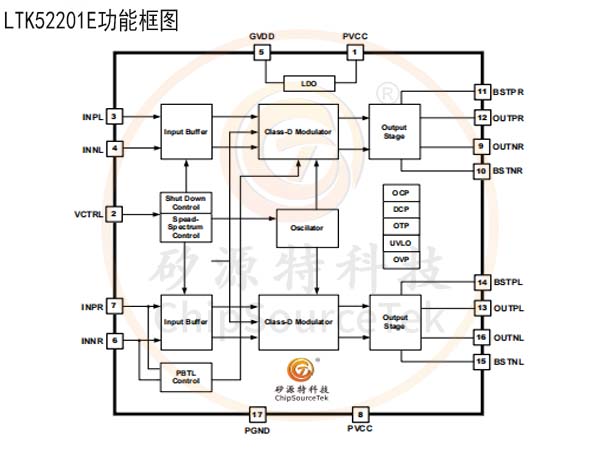

LTK52201E功能框图:

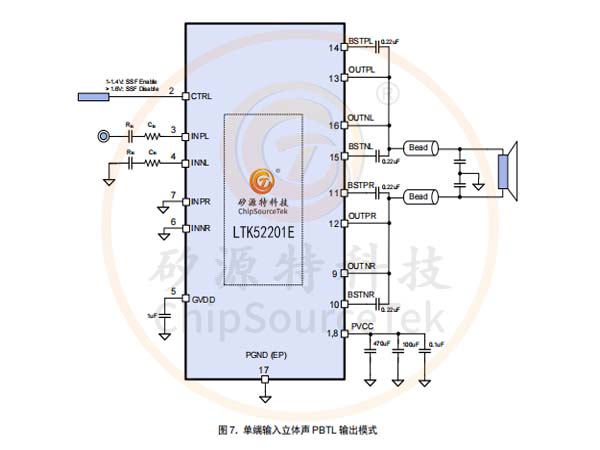

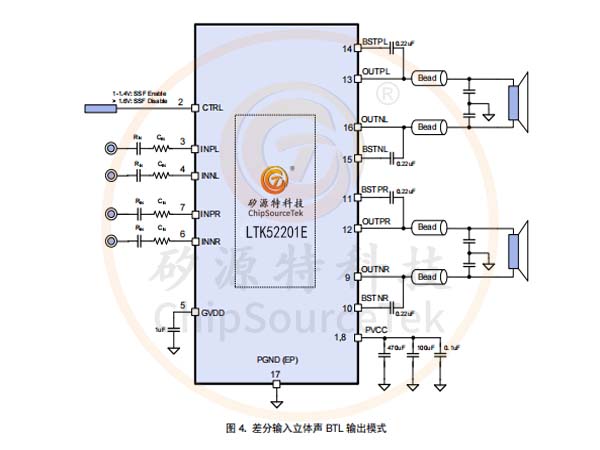

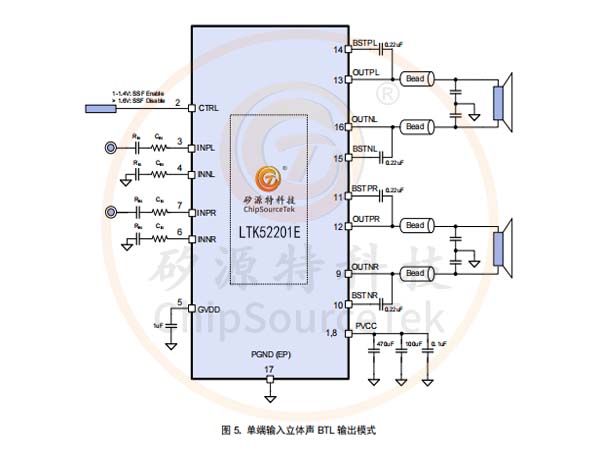

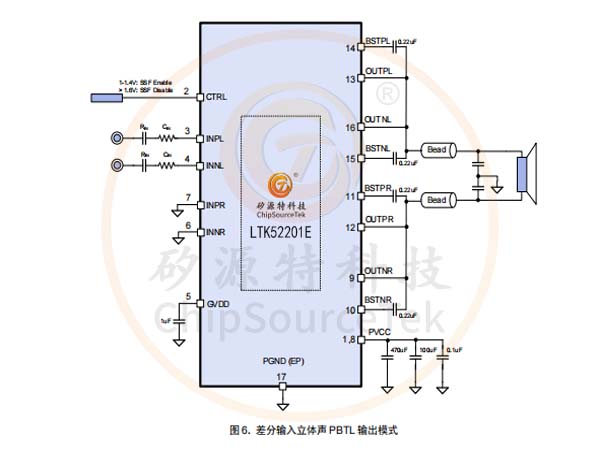

LTK52201E典型应用电路：
