LTK5135概述:
    LTK5135是一款5V-4Ω-3.3W、差分输入单声道D类音频功率放大器。LTK5135采用高耐压工艺，耐压可达7V,LTK5135具有芯片低功耗功能使用一个IO口，控制功放开启/关闭。
    LTK5135可以提供高于88%的效率，新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。LTK5135采用 MSOP-8封装。

LTK5135特性:
输入电压范围 2.5V-7V
无滤波的D类放大器、 低静态电流和低EMI
优异的爆破声抑制电路
超低底噪、超低失真
10% THD+N，VDD=5.0V，8Ω负载下提供高达1.6W的输出功率
10% THD+N，VDD=5.0V，4Ω负载下提供高达3.3W的输出功率
10% THD+N，VDD=4.2V，8Ω负载下 提供高达1.2W的输出功率
10% THD+N，VDD=4.2V，4Ω负载下 提供高达2.3W的输出功率
过温保护、短路保护

LTK5135应用:
蓝牙音箱、智能音箱
导航仪、便携游戏机
DVD、扩音器、MP3、MP4
智能家居等各类音频产品

LTK5135封装:

芯片型号	封装类型	封装尺寸
LTK5135	MSOP-8

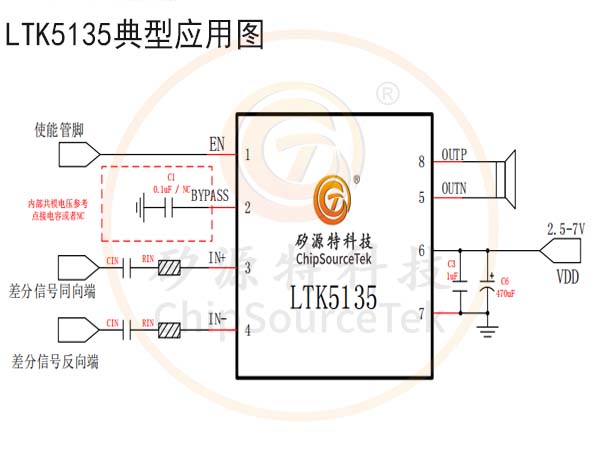

LTK5135典型应用图:

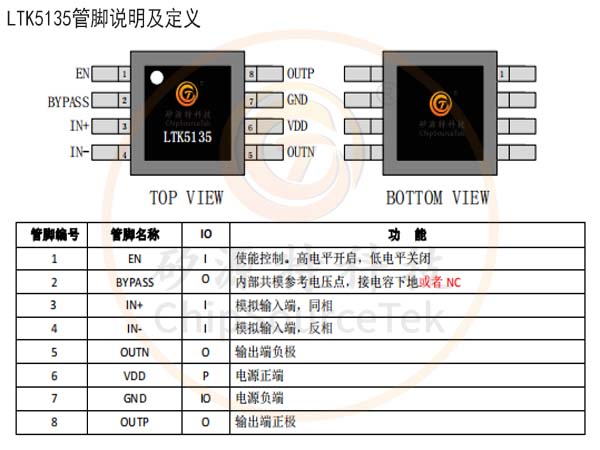

LTK5135管脚说明及定义:

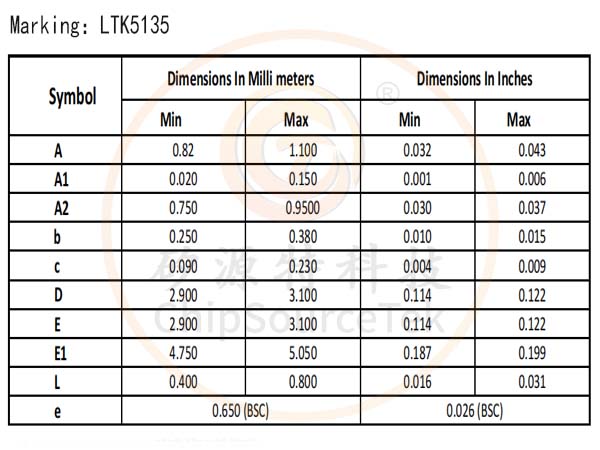

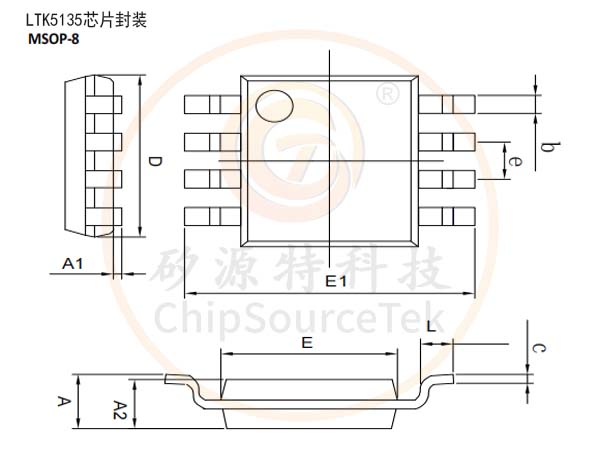

LTK5135芯片封装:
