LTK5158D概述:
    LTK5158D是一款带有防破音的差分输入单声道F类音频功率放大器。LTK5158D采用高耐压工艺，耐压可达7V, LTK5158D具有一线脉冲功能只需使用一个IO口，可控制功放开启、关闭、D类防破音模式、D类普通模式、AB类模式的随意切换，为用户达到节省IO口的目的，如不使用一线脉冲功能，也可分别控制EN管脚，方便地切换为各个工作模式，AB类模式下能解决传统D类功放对FM的干扰问题，完全消除EMI干扰。在D类放大器模式下可以提供高于90%的效率，新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。LTK5158D采用ESOP-8封装。

LTK5158D特性：
输入电压范围2.5V-7V
一线脉冲控制工作模式
4种防破音模式
无滤波的D类/AB类放大器、低静态电流和低EMI
FM模式无干扰
优异的爆破声抑制电路
超低底噪、超低失真
高达91%的效率
10% THD+N，VDD=7V，4Ω+15uH负载下提供高达6.23W的输出功率
10% THD+N，VDD=5V，4Ω+33uH负载下提供高达3.1W的输出功率
过温保护、短路保护
关断电流<1ua

LTK5158D应用：
蓝牙音箱、智能音箱
导航仪、便携游戏机
拉杆音箱、DVD、扩音器、MP3、MP4
智能家居等各类音频产品

LTK5158D封装:

芯片型号	封装类型	封装尺寸
LTK5158D	ESOP-8

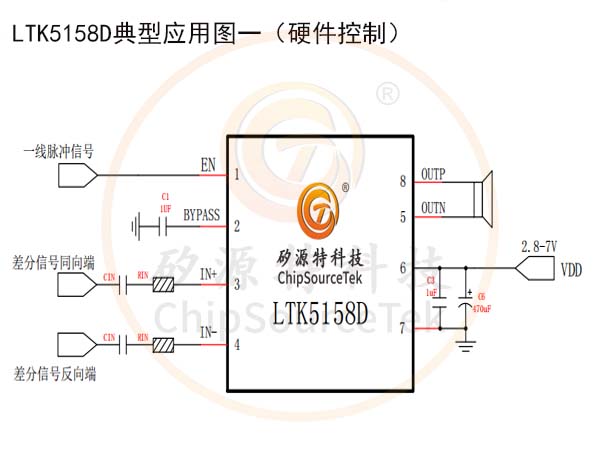

LTK5158D典型应用图一（硬件控制）:

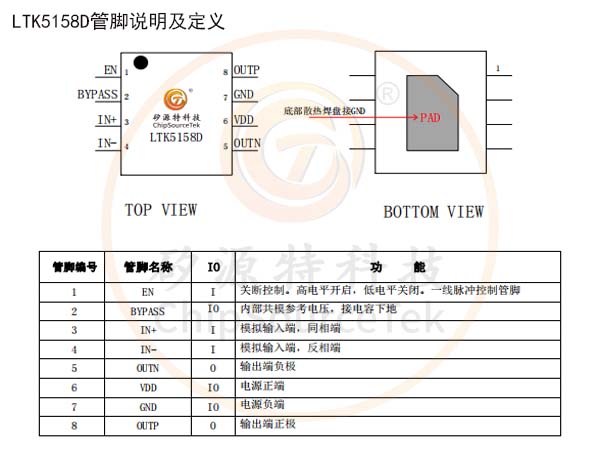

LTK5158D管脚说明及定义:

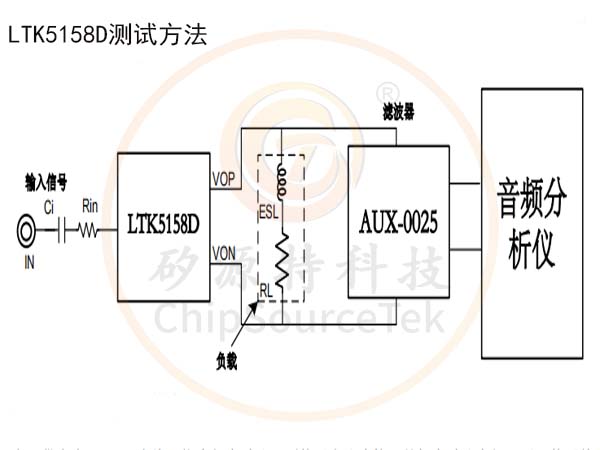

LTK5158D测试方法:
    在测试D类模式时必须加滤波器测试。AUX-0025为滤波器，为了测试数据精准并符合实际应用，在RL负载端串联一个电感，模拟喇叭中的寄生电感。
