LTK5136概述:

    LTK5136主要是为满足对音质要求严格的便携设备而设计的音频功率放大器。它可以在5V供电4Ω负载下提供持续3.1W的输出功率,且失真（THD+N）≦10%。+

   LTK5136是款差分输入的，单通道音频功放

    LTK5136外围电路简单,极大的简化了PCB电路设计,节约电路板面积;其EN通过控制电平实现开关机,芯片在关机模式下功耗低典型值<1uA。
    LTK5136集成先进的POP声抑制电路，解决在开启和关闭转换期间产生的POP声现象。
    LTK5136可以通过外部输入电阻进行调节增益。

LTK5136特征:
推荐工作电压:2.5V-6.5V
无滤波D类放大器、低静态电流和低EMI
上电、掉电噪声抑制
超低关机电流模式
低底噪、低失真
输出功率:
VDD=5.0V ,THD+N 10%, RL=4Ω, PO=3.1W
VDD=5.0V ,THD+N 10%, RL=8Ω, PO=1.6W
VDD=3.7V, THD+N 10%, RL=4Ω, PO=1.7W
VDD=3.7V, THD+N 10%, RL=8Ω, PO=0.9W
VDD=5.0V, PO=1.0W , RL=8Ω, THD+N(最低)=0.03%,
VDD=3.7V, PO=0.5W , RL=8Ω, THD+N(最低)=0.03%
外部可调节增益
过热保护、短路保护功能

LTK5136典型应用:
移动电话（手机）
个人移动终端PDA
PMP, PSP
便携式移动电子设备

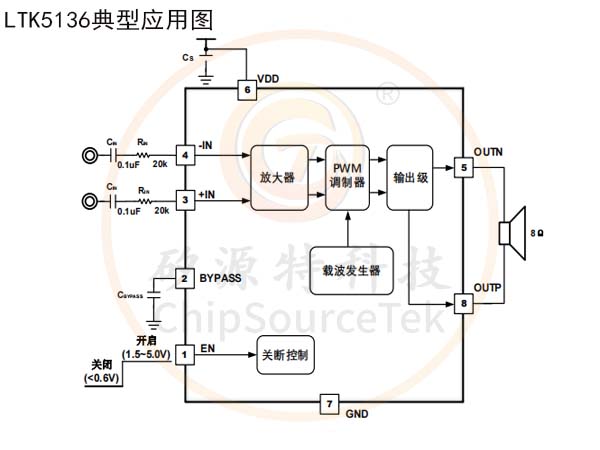

LTK5136典型应用图:

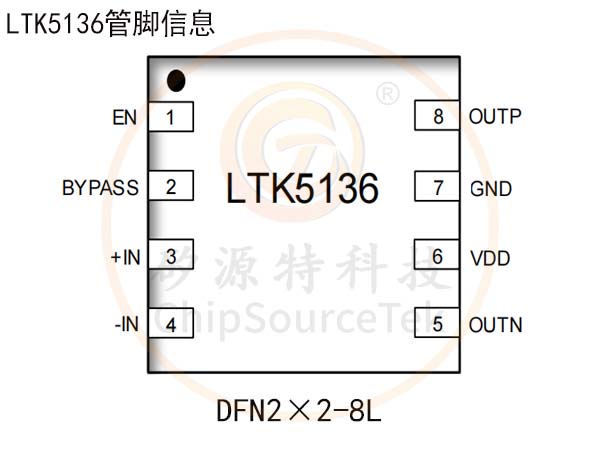

LTK5136管脚信息:

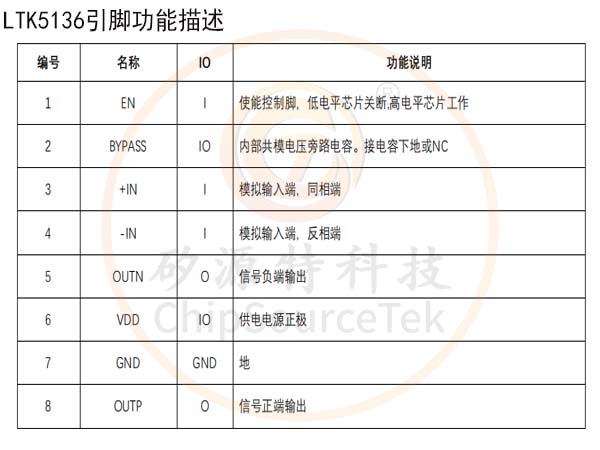

LTK5136引脚功能描述:

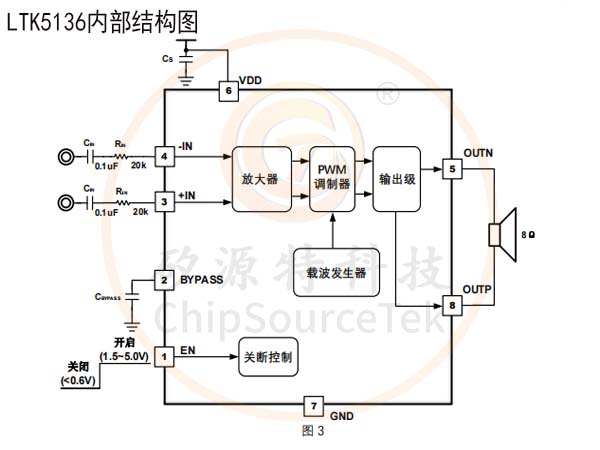

LTK5136内部结构图:

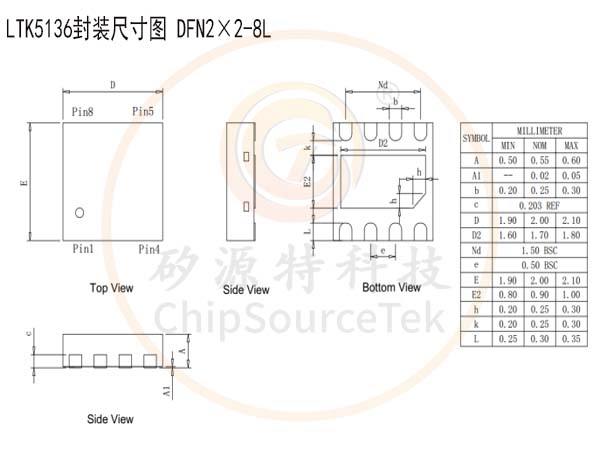

LTK5136封装尺寸图DFN2×2-8L:
