CST8336概述:

CST8336是一款FM无干扰、带种防破音AB/D类可切换、 高效率、无滤波器的、内置自适应升压，功率可达5W单声道音频功率放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。

CST8336的差分输入架构和极高的PSRR有效地提高了CST8336对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达91%的效率,快速地启动时间和纤小的封装尺寸使得CST8336成为便携式音频产品的最佳选择。

CST8336具有极低的关断电流，极大的延长系统的待 机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听 觉感受，同时简化系统调试。

CST8336具有AGC防破音功能、AB/D类模式切换、自适应、超低底噪、超低EMI。自适应升压在输出幅度较小时升压电路不工作，功放直接由电源供电，当输出较大时内部自动启动升压电路，功放供电电压为升压电压，达到更大的输出功率。CST8336有四种AGC模式可选择，能满足各种不同的需求，并且保护扬声器避免过载而损坏。芯片具有AB/D类切换功能，AB类时可减少功放对FM干扰。全差分结构有效的提高功放对RF噪声抑制。Charge Pump升压方式，无需外部电感、肖特基二极管、达到尽可能减少外围元件，节省成本的目的。

CST8336提供带散热片的eSOP10 5mm*6mm封装。

CST8336特性:

CST8336 AB类、D类切换功能

内置自适应Charge Pump升压，可将电压自动升压至6.5V

4种AGC防破音可选

－5.0W (VBAT =4.2V, RL=4Ω+33UH，THD+N=10%)

－4.2W (VBAT =4.2V, RL=4Ω+33UH，THD+N=10%)

低失真和低噪声

无滤波的AB/D类放大器、低静态电流和低EMI

FM模式无干扰

高达91%的效率

电压范围2.8V-5.5V

开启、关闭POP-click抑制功能

一线脉冲控制工作模式

关断电流（<1uA）

OCP、OTP、UVLO保护功能

CST8336提供eSOP10 5mm*6mm封装

CST8336应用:

蓝牙音箱、智能音箱

导航仪、便携游戏机

拉杆音箱、DVD、扩音器、MP3、MP4

智能家居等各类音频产品

CST8336订购说明:

CST8336典型应用原理图:

CST8336引脚示意图及引脚说明:

	Number	Name	I/O	Pin Descripation
	1	VBAT	I	功率电源正端
	2	CP	I	Flying正端
	3	CN	I	Flying负端
	4	CTRL	I	关断、防破音、AB/D类控制脚
	5	AVDD	-	模拟电源输入，电容靠近管脚
	6	INP	I	音频信号输入正端
	7	INN	O	音频信号输入负端
	8	OUTP	O	音频信号输出正端
	9	OUTN	O	音频信号输出负端
	10	PVDD	O	升压后电源管脚，接电容
	11（Thermal Pad）	GND		芯片底部露铜接地端,电源负端

CST8336推荐工作条件:

CST8336基本电气特性: A_V=22dB, T_A=25℃,无特殊说明的项目均是在V_BAT =3.7V, 4Ω+33uH条件下测试:

CST8336  CLASS D功率：A_V=22dB, T_A=25℃,无特殊说明的项目均是在V_BAT =4.2V,4Ω条件下测试:

CST8336 性能特性曲线图: 特性曲线测试条件(T_A=25℃)

CST8336极限参数:

CST8336应用信息:

 CST8336硬件控制（高低电平控制）：

CTRL管脚电压<0.5V，功放芯片关断。

CTRL管脚电压0.9-1.3V，功放芯片工作在AB类模式，升压关闭。

CTRL管脚电压1.6-2V，功放芯片工作在防破音类模式。

CTRL管脚电压2.2-3.3V，功放芯片工作在D类升压模式(无防破音)。

CST8336 CTRL管脚控制

CST8336有两种控制方式：软件控制（一线脉冲）和硬件控制（高低电平控制），一线脉冲控制的好处是可以节省主控IO，仅使用一个IO口即可切换功放多种工作模式。

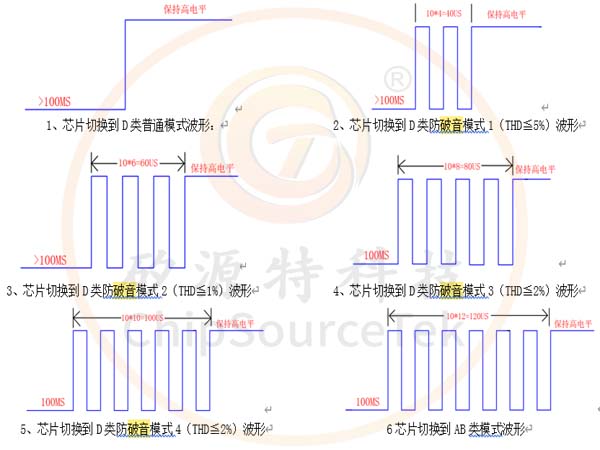

CTRL管脚软件控制（一线脉冲）：CTRL管脚输入不同脉冲信号切换功放:D类防破音1（AGC1：THD≦5%）、D类防破音2 (AGC2：THD≦6%）、D类防破音3 (AGC3：THD≦3%）、D类防破音4 (AGC4：THD≦2%）、AB类和D类模式。

CTRL管脚软件控制说明（一线脉冲）：CTRL管脚输入不同脉冲信号切换功放AB类、D类各种模式。

CST8336(硬件控制状态)

（硬件控制时从低到高开启时间<1MS）

CST8336功放增益控制

D类模式时输出为（PWM信号）数字信号，AB类模式输出模拟信号，其增益均可通过RIN调节。

AV为增益，通常用dB表示，上述计算结果单位为倍数、20Log倍数=dB。

RIN电阻的单位为KΩ、480KΩ为内部反馈电阻（RF）, 20KΩ为内置串联电阻（RS）,RIN由用户  根据实际供电电压、输入幅度、和失真度定义。 如RIN=20K时，≈12倍、AV≈22DB

CST8336输入电容

Cin电容选取较小值时，可以滤除从输入端耦合入的低频噪声，同时有助于减小开启时的POPO

CST833 电荷泵Flying电容Cf

Flying电容用于在电源和电荷泵之间传递能量，Flying 电容容值及电容的ESR直接影响电荷泵的负载能力。 Flying电容越大，负载调整能力越强，功放的输出功率 越大。推荐使用4.7uF，耐压16V以上低ESR的X7R、 X5R陶瓷电容。电荷泵升压输出电容（Cout） 电荷泵升压输出电容Cout的容值和ESR会直接影响 电荷泵升压输出电压的稳定性，从而影响功放的整体 性能。推荐使用470uF低ESR的电解电容，保持电容 的耐压在10V以上。

CST8336自适应电荷泵升压调整模块

CST8336集成了自适应电荷泵升压提升功放的PVDD电压从而实现更大声压级的声音输出。当音频信号输出超过内部设定的阀值电压时，电荷泵自适应升压功能打开，将PVDD的输出电压提升至6.5V。在自适应电荷泵升压打开以后，电荷泵升压部分产生升压的电压PVDD经过输出滤波电容滤波 后通过足够宽的铜箔走线连接到PVDD引脚。另一方面， 当音频输出长时间小于规定水平时，自适应电荷泵升会被关闭，功放PVDD由内部的电源开关切换 到V_BAT直接供电。自适应电荷泵升压功能特性可以提高CST8336的效率，延长播放时间。

CST8336 RC缓冲电路

如喇叭负载阻抗值较小时，建议在输出端并一个电阻和一个电容来吸收电压尖峰，防止芯片工作异常。

电阻推荐使用：3Ω-8Ω，电容推荐：500PF-10NF。

CST8336 EMI处理

CST8336过温保护:

CST8336有过温保护电路以防止内部温度超过165℃时器件损坏。在不同器件之间，这个值有25℃的差异。当内部电路超过设置的保护温度时，器件进入关断状态，输出被截止。当温度下降40℃后，器件重新正常工作。

CST8336 PCB设计注意事项

PVDD端按负载选用470UF或1000uf插件电容和10UF的陶瓷电容并联，电容尽量靠近PVDD管脚。V_BAT端同样选用470UFV插件电容和10UF的陶瓷电容并联.

供电脚（V_BAT、PVDD）走线尽量粗，最好使用敷铜来连接网络，如走线或敷铜中必须打过孔应使用多孔连接，并加大过孔内径，不可使用单个过孔直接将电源走线连接，因为大电流会引起较大的压降，会导致压降比较大，对输出功率有较大影响，电源中如存在较大的阻抗甚至影响声音会出现卡顿情况。

输入电容（Cin）、输入电阻（Rin）尽量靠近功放芯片管脚放置，走线最好使用包地方式，可以有效的抑制其他信号耦合的噪声。

CST8336的底部散热片是芯片唯一接地点,必须连接在PCB板上，设计PCB时，底部一定需要开窗，用与芯片和PCB的GND连接，同时对芯片散热有很大的帮助， PCB使用大面积敷铜来连接芯片中间的散热片，并有一定范围的露铜， CST8336输出连接到喇叭的管脚走线管脚尽可能的短，并且走线宽度需在0.4mm以上。

CST8336问题解决方向及建议

实际功率测试和规格书描述的参数差异大时：建议检查PCB板供电走线是否够粗，接触阻抗是否过大、电源电流能力是否足够、是否存在电源压降以及元器件电流不够导致功率不足。

播放存在卡顿现象时：检查电池放电能力、更换更大电流电池以及按上述检查项检查系统的阻抗和元器件、检查电容器件位置放置是否过远，大电流以及大电流路径的GND是否有单个过孔存在。

FM收音台少：确认检查功放芯片是否切换到AB类模式，使用示波器测量输出确认工作状态。

POPO音较大时：使用示波器检查主控的MUTE开启时序和切换时序是否正确。

CTRL切换模式不能进入对应模式时：检查脉冲信号是否符合说明要求

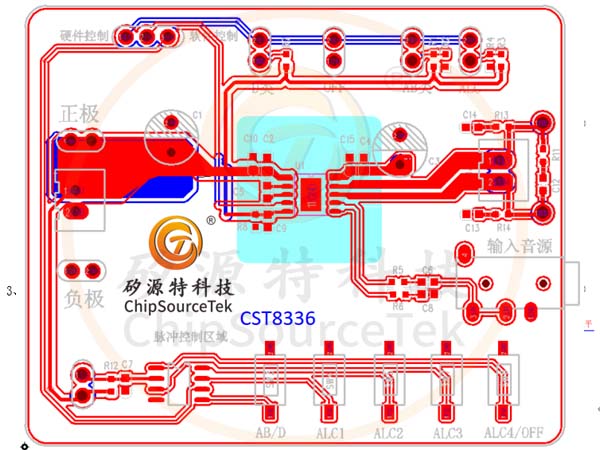

CST8336 DEMO板参考图（仅供参考）
