LTK54101说明:
    LTK54101是一款适用于单、双节、三节锂电升压的大功率、可设置升压、立体声、高效率、无滤波器的D类音频功率放大器。
    单节锂电供电情况下，在4Ω下可以达到2×11W（10% THD+N）；双节锂电供电情况下，在4Ω下可以达到2×26W（10% THD+N），三节锂电供电情况下，在4Ω下可以达到2×35W（10% THD+N）。
    LTK54101带有可选的扩频功能，可以有效降低开关频率对EMI的影响。
    三种不同增益模式控制，使得LTK54101可以满足对音量和音质的准确要求。
    LTK54101根据需求设置输入限流电流，可以匹配不同电源电池和输出功率的要求。

LTK54101特性:
输入电压范围: 2.8V-13V
12A集成大电流异步电感式升压
适用于单、双、三节锂电输入升压
超低底噪：85uV（27.6dB）
输出功率
  3.7V升压到9V：
  at 10% THD+N
  – 11W, at VIN =3.7V, RL=4Ω
  at 1% THD+N
  – 9W, at VIN =3.7V, RL=4Ω
  7.4V升压到15V：
  at 10% THD+N
  – 26W, at VIN =7.4V, RL=4Ω
  at 1% THD+N
  – 24W, at VIN =7.4V, RL=4Ω
  12V升压到16V：
  at 10% THD+N
  – 35W, at VIN =12V, RL=4Ω
  at 1% THD+N
  – 30W, at VIN =12V, RL=4Ω
可选改善EMI的扩频模式
关断电流<10uA
过热保护功能
满足ROHS要求的环保封装ESSOP-24

LTK54101应用:
各种蓝牙音箱、智能音箱
扩音器、扬声器设备
各种消费类音频产品

LTK54101典型应用原理图:

LTK54101管脚说明:

LTK54101管脚功能:

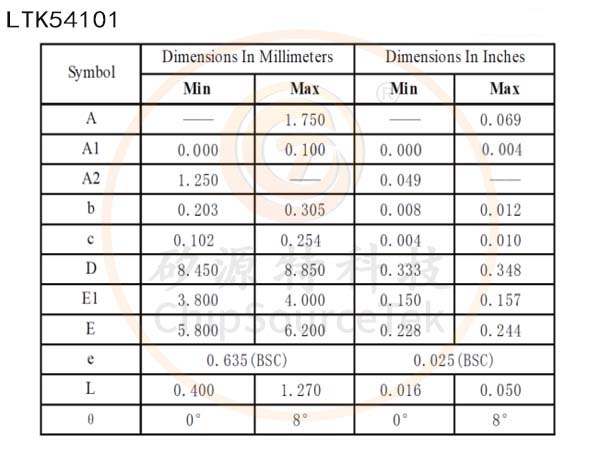

LTK54101 ESSOP24 封装信息:
