LTK5105概述:
    LTK5105主要是为满足对音质要求严格的便携设备而设计的音频功率放大器。它可以在5V供电8Ω负载下提供持续1.6W的输出功率 , 且失真（THD+N）≦10%。
    LTK5105外围电路简单,极大的简化了PCB电路设计,节约电路板面积;其SD管脚通过控制电平实现开关机,芯片在关机模式下功耗低典型值<1uA。
    LTK5105集成先进的POP声抑制电路，解决在开启和关闭转换期间产生的POP声现象。
    LTK5105可以通过外部输入电阻和反馈电阻进行调节增益。

LTK5105特征:
推荐工作电压:2.5V-6.0V
超低关机电流模式
BTL输出可驱动容性负载
上电、掉电噪声抑制
输出功率:
  VDD=5.0V , 10% THD+N,RL=8Ω, POUT=1.6W
  VDD=3.7V , 10% THD+N,RL=8Ω, POUT=0.9W
  VDD=5.0V, 1% THD+N,RL=8Ω, POUT=1.3W
  VDD=3.7V, 1% THD+N,RL=8Ω, POUT=0.7W
  VDD=5.0V , 0.03% THD+N,RL=8Ω, POUT=1.0W
  VDD=3.7V, 0.03% THD+N,RL=8Ω, POUT=0.5W
外部可调节增益
无需输出耦合电容器、电感等
过热保护功能

LTK5105典型应用:
对讲机
安防系列产品
游戏手柄
影音产品等

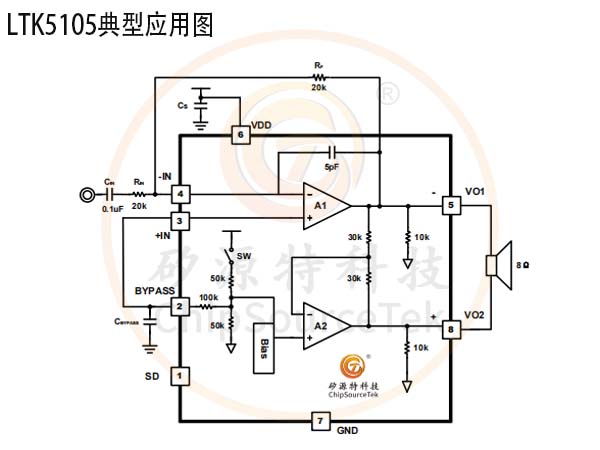

LTK5105典型应用图:

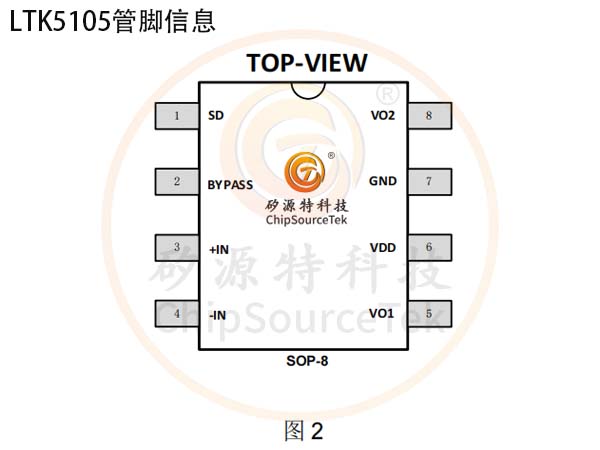

LTK5105管脚信息:

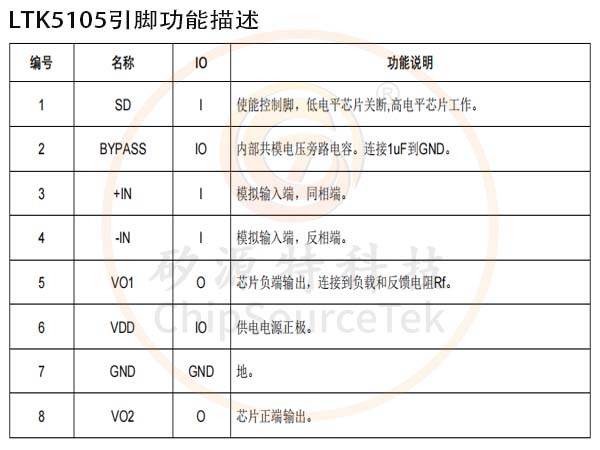

LTK5105引脚功能描述:

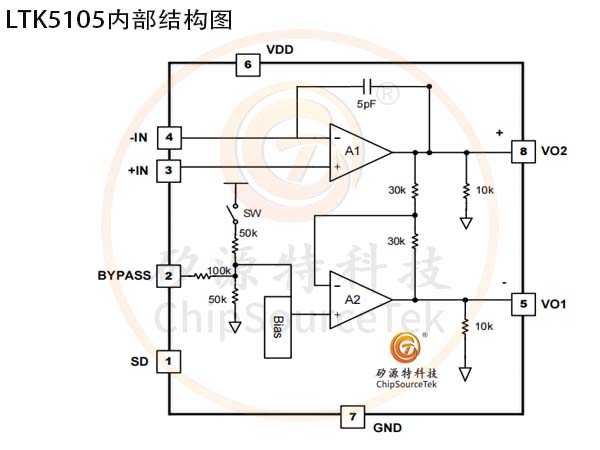

LTK5105内部结构图:
