CST8002A概述:
       CST8002A是一颗带关断模式，差分输入的音频功放IC。在6V输入电压下工作时，负载（ 4Ω）上的平均功率为4.1W，且失真度不超过10%。而对于手提设备而言，当 VDD 作用于关断端时， CST8002A将会进入关断模式，此时的功耗极低，关断电流 < 1ua。
       CST8002A的应用电路简单，只需极少数外围器件；
       CST8002A输出不需要外接耦合电容或上举电容和缓冲网络；
       CST8002A采用SOP8封装，特别适合用于小音量、小体重的便携系统中；
       CST8002A可以通过控制进入关断模式，从而减少功耗；
       CST8002A工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。

CST8002A特性:
     差分输入
     CST8002A 输出功率
       －4.1W (VDD=6.0V, RL=4Ω，THD+N=10%)
       －2.8W (VDD=5.0V, RL=3Ω，THD+N=10%)
     优异的上掉电POP声抑制
     无需耦合电容，自举电容以及缓冲网络
     无滤波的AB/D类放大器，低静态电流和低EMI
     低失真和低噪声
    输入电压 2.5V-6.0V
    单位增益稳定
    关断电流（<1uA）
    过温、短路保护功能
   CST8002A提供SOP8封装

CST8002A应用:
     安防监控系统
     智能门锁应用
     便携式音频设备
     有声玩具,插卡音箱、蓝牙市音箱，USB音箱

CST8002A订购说明:

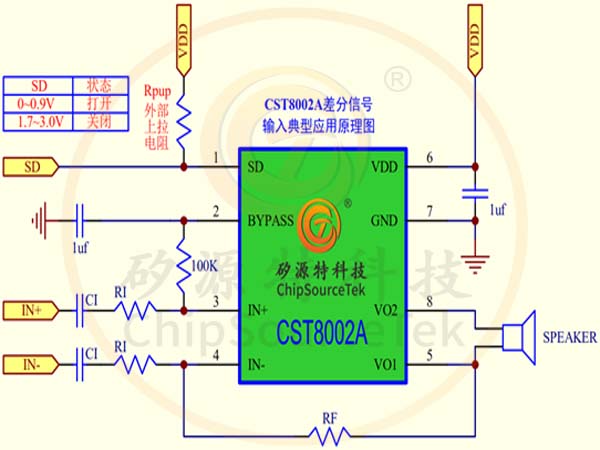

CST8002A差分信号输入典型应用原理图:

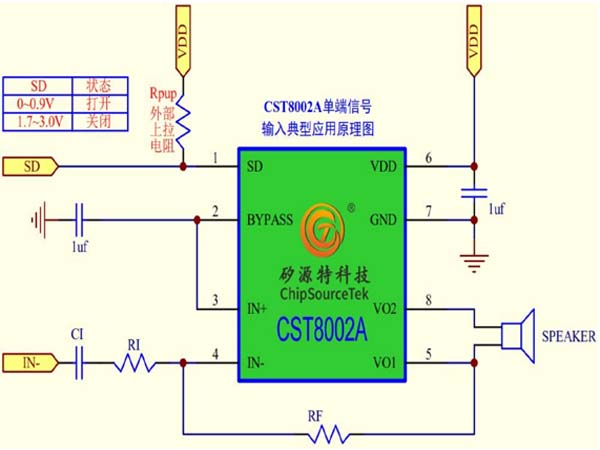

CST8002A单端信号输入典型应用原理图:

CST8002A PCB设计注意事项
    芯片供电VDD脚位，建议使用一个贴片电容，电容值为1uF。为了提升芯片工作性能以及让电源在动态时更稳定，可在VDD处使用一个插件电容220uF-470uF。
    功放芯片电源走线要粗，最好使用敷铜方式连接。电源供电脚（VDD）走线网络中如有过孔必须使用多孔连接，并加大过孔内径，不可使用单个过孔直接连接。
    Bypass电容尽量靠近芯片管脚放置。
    输入电容（Ci）、输入电阻（Ri）尽量靠近功放芯片管脚放置，音频走线最好使用包地处理，可以有效的抑制其他信号耦合的噪声。
    CST8002A输出连接到喇叭的管脚走线管脚尽可能的短，并且走线宽度不能过小。

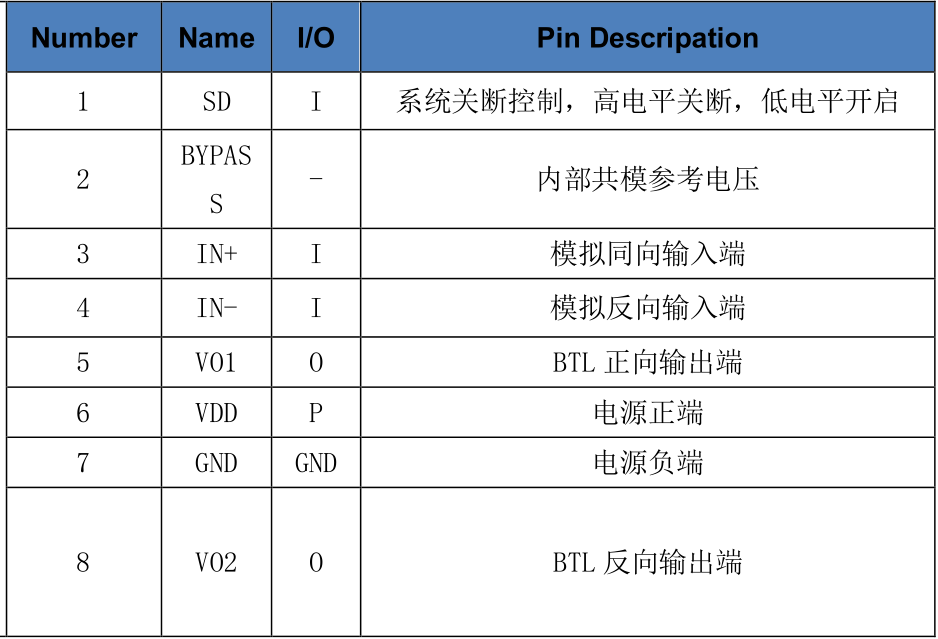

CST8002A引脚示意图及引脚说明:

CST8002A应用信息:

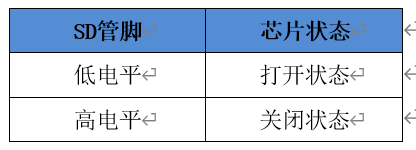

    CST8002A SD管脚控制: SD管脚是芯片使能脚位。控制芯片打开和关闭，SD管脚为高电平时，功放芯片关断。SD管脚为低 电平时，功放芯片打开，正常工作。SD管脚不能悬空。

    CST8002A功放增益控制: 接受模拟信号输入，输出为模拟音频信号，其增益均可通过RIN调节，计算公式为：

AV为增益，通常用DB表示，上述计算结果单位为倍 数、20Log倍数=DB。

CST8002A的串联电阻（Rin）和反馈电阻（Rf）都由外部定义，用户可根据根据实际供电电压、输入幅度、和失真度定义。

如Rf=56k时，Ri=10k、AV=2*56/10、=11.2倍、AV=20.2dB

     输入电容（Cin）和输入电阻（Rin）组成高通滤波器，其截止频率为：

     Cin电容选取较小值时，可以滤除从输入端耦合入的低频噪声，同时有助于减小开启时的POPO声。
     CST8002A Bypass电容：Byp电容是非常重要的，该电容的大小决定了功放芯片的开启时间，同时Byp电容的大小会影响芯片的电源抑制比、噪声、以及POP声等重要性能。建议将该电容设置为1uf,因该Byp的充电速度速度比输入信号端的充电速度越慢，POP声越小。
     CST8002A 电源去藕：CST8002A是高性能CMOS音频放大器，足够的电源退耦可保证输出THD和PSRR尽可能小。电源的退耦需要可以用插件电容和陶瓷电容组合来实现。陶瓷电容典型值为1.0µF，放置在尽可能靠近器件VDD端口可以得到最好的工作性能。

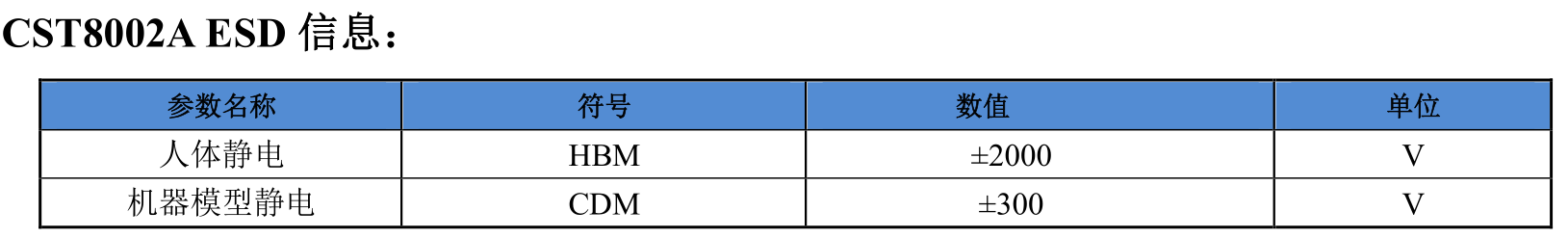

CST8002A ESD信息:

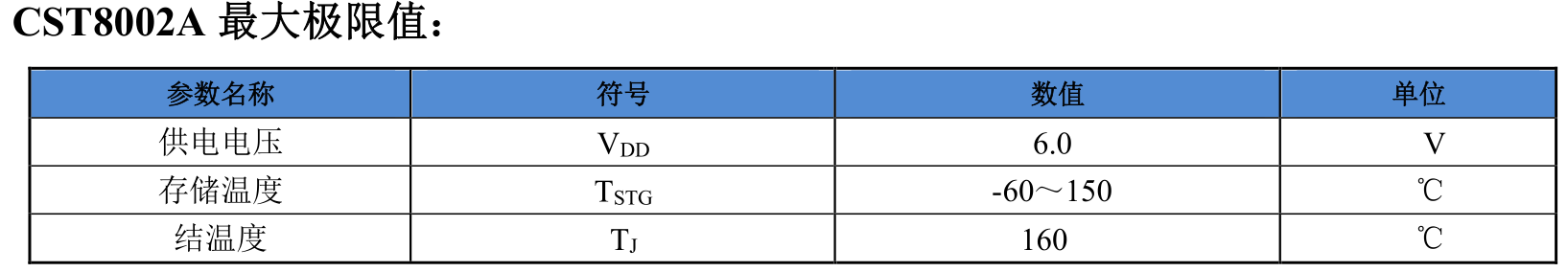

CST8002A最大极限值：

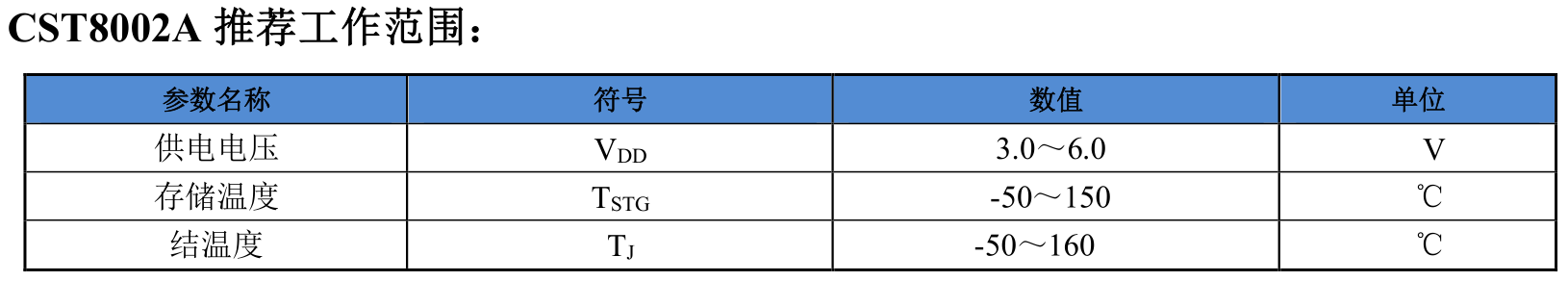

CST8002A推荐工作范围：

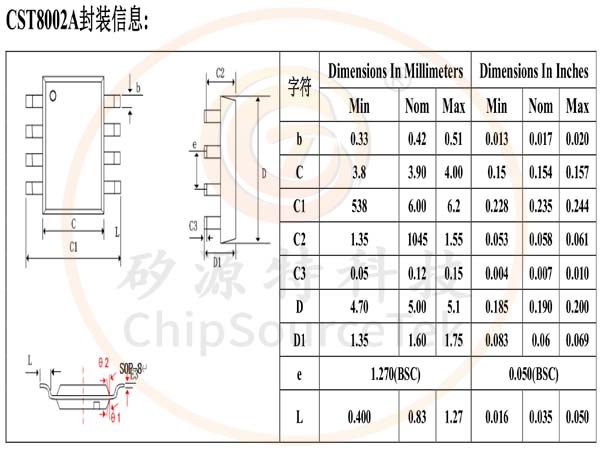

CST8002A封装信息:
