矽源特ChipSourceTek-CST6116A技术特性详解
发布时间:2025-05-06 08:50:04    浏览:61次

矽源特ChipSourceTek-CST6116A作为一款专为直流有刷马达设计的单通道驱动芯片,在现代电子设备的微型马达控制领域展现出了其独特的优势。本文将深入解析矽源特ChipSourceTek-CST6116A的技术特性、工作原理、应用领域以及设计实例,以期为工程师们在马达驱动方案的选择与应用上提供有价值的参考。

### 矽源特ChipSourceTek-CST6116A技术特性详解

矽源特ChipSourceTek-CST6116A的核心竞争力在于其高效的驱动能力和丰富的功能特性。首先,其低导通电阻设计(高侧+低侧总计400mΩ)确保了在高电流负载下的能效表现,最大连续输出电流可达1.5A,峰值电流更是高达2.1A,这对于需要快速响应和高扭矩输出的应用场景至关重要。此外,芯片内置的功率MOS全桥驱动架构,不仅简化了电路设计,还实现了前进、后退、停止及刹车等多种控制功能,极大地提升了系统的灵活性和可靠性。

安全性方面,矽源特ChipSourceTek-CST6116A内置了带迟滞效应的热保护功能,能够有效防止芯片因过热而损坏。这一特性结合极小的电路静态功耗(小于1uA),使得该芯片在长时间运行或低功耗要求的应用场景中也能保持出色的稳定性和效率。

### 工作原理与应用优势

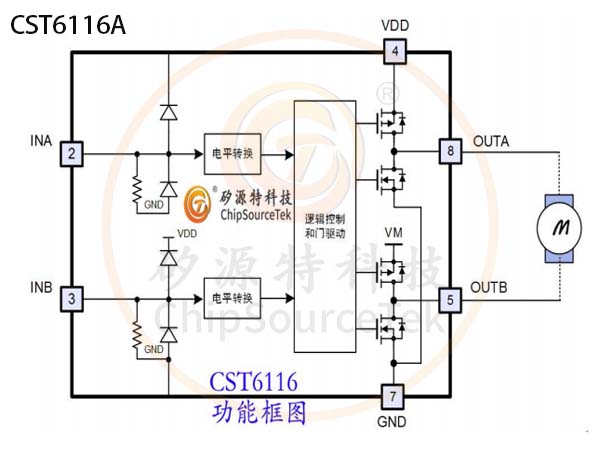

矽源特ChipSourceTek-CST6116A的工作基于PWM(脉冲宽度调制)信号控制,通过INA和INB两个输入引脚接收控制信号,实现对马达转速和方向的精确调节。PWM信号的占空比变化能够直接影响马达的平均电压,从而实现速度的连续调整。同时,全桥驱动架构的优势在于无需外围大滤波电容,仅需小贴片电容即可满足需求,这不仅降低了成本,还简化了PCB布局,加快了产品开发周期。

在应用层面,矽源特ChipSourceTek-CST6116A的低电压范围(2V至6V)适应性广,非常适合电池供电的小型电子设备。其内置的过温保护电路(TSD)为产品设计提供了额外的安全保障,即使在极端条件下也能确保系统稳定运行。

### 应用领域实例

1. **直流刷式电机驱动**:矽源特ChipSourceTek-CST6116A因其紧凑的封装(SOT23-6)和高效率,成为众多小型直流电机驱动的首选。无论是智能家居中的窗帘电机,还是便携式设备中的风扇电机,都能通过矽源特ChipSourceTek-CST6116A实现精准控制。

2. **玩具汽车马达驱动**:在玩具行业,矽源特ChipSourceTek-CST6116A以其低成本、高性能的特点,被广泛应用于遥控车、玩具飞机等产品的马达驱动中。通过简单的PWM信号控制,即可实现玩具的灵活操控和趣味互动。

3. **电动牙刷**:电动牙刷要求马达能够提供稳定且持续的振动,以保证清洁效果。矽源特ChipSourceTek-CST6116A的低导通电阻和高效能输出,结合精确的PWM控制,使得电动牙刷能够保持恒定的振动频率和力度,提升用户体验。

### 设计实例:典型应用电路解析

以下是一个基于矽源特ChipSourceTek-CST6116A的典型应用电路示例,旨在展示如何通过简单的电路设计实现马达的基本控制。

- **电源接入**:将VCC和GND分别连接到电源的正负极,确保工作电压在2V至6V之间。
- **PWM控制信号**:通过微控制器的PWM输出引脚连接到矽源特ChipSourceTek-CST6116A的INA和INB引脚,通过调整PWM信号的占空比来控制马达的转速和方向。
- **马达连接**:将马达的正负极分别连接到矽源特ChipSourceTek-CST6116A的输出端,注意方向以匹配控制信号的要求。
- **电容滤波**:在VCC和GND之间并联一个小贴片电容,以稳定电源电压,减少噪声干扰。

在此基础上,可以进一步添加反馈电路,如霍尔传感器或电流检测电阻,以实现更复杂的马达控制策略,如速度闭环控制或过载保护等。

### 结语

矽源特ChipSourceTek-CST6116A作为一款功能全面、性能卓越的单通道有刷直流马达驱动芯片,以其低导通电阻、高效率、高集成度和安全性设计,在众多微型马达控制应用中展现出了强大的竞争力。无论是消费电子产品、玩具行业还是个人护理产品,矽源特ChipSourceTek-CST6116A都能提供可靠、灵活的驱动解决方案,助力工程师们快速开发出高性能、低成本的电子产品。随着物联网和智能设备的快速发展,矽源特ChipSourceTek-CST6116A的应用前景将更加广阔,成为推动电子创新的重要力量。
