矽源特ChipSourceTek-MX2301B：高性能P沟道增强型Mosfet的详细解析与应用

矽源特ChipSourceTek-MX2301B是一款高性能的P沟道增强型Mosfet，专为需要高功率处理和电流控制能力的应用而设计。其出色的电气特性和先进的封装技术，使其在PWM（脉冲宽度调制）应用、负载开关以及电源管理中表现出色。本文将详细介绍矽源特ChipSourceTek-MX2301B的各项参数、特性、应用领域以及测试电路和波形分析，以便读者更好地理解和应用这款优秀的Mosfet器件。

一、矽源特ChipSourceTek-MX2301B的基本参数

矽源特ChipSourceTek-MX2301B的核心参数包括：VDS（漏源电压）=-20V，ID（漏极电流）=-2.3A，RDS(ON)（典型导通电阻）分别为89mΩ@VGS=-4.5V和110mΩ@VGS=-2.5V。这些参数表明，该器件在较低的栅源电压下即可实现较低的导通电阻，从而提高了电路的效率。此外，矽源特ChipSourceTek-MX2301B还采用了先进的沟槽技术，进一步降低了栅极电荷，优化了栅极操作，使得器件在高频应用中表现出色。

二、矽源特ChipSourceTek-MX2301B的特性

1. 高功率和电流处理能力：矽源特ChipSourceTek-MX2301B具备出色的功率和电流处理能力，使其能够在负载开关和电源管理等应用中承受较大的负载和电流冲击。

2. 先进的封装技术：该器件采用SOT-23封装，这种封装形式不仅体积小、重量轻，而且具有良好的散热性能，有助于确保器件在长时间工作中的稳定性和可靠性。

3. 环保产品：矽源特ChipSourceTek-MX2301B是一款无铅产品，符合环保要求，有助于减少对环境的影响。

4. 优秀的RDS(ON)：由于采用了先进的沟槽技术，矽源特ChipSourceTek-MX2301B的RDS(ON)较低，从而降低了器件在工作过程中的功耗，提高了电路的效率。

5. 低栅极电荷：矽源特ChipSourceTek-MX2301B具有较低的栅极电荷，这使得器件在高频应用中能够更快地响应栅极信号，提高了电路的响应速度和稳定性。

三、矽源特ChipSourceTek-MX2301B的应用领域

1. PWM应用：矽源特ChipSourceTek-MX2301B在PWM应用中表现出色，其低RDS(ON)和低栅极电荷使得器件能够高效地控制电机的转速和电流，从而实现精确的电机控制。

2. 负载开关：该器件的高功率和电流处理能力使其能够作为负载开关使用，在电源管理系统中实现电源的接通和断开功能。

3. 电源管理：矽源特ChipSourceTek-MX2301B在电源管理中也发挥着重要作用，其高效的能量转换和低功耗特性有助于降低系统的整体功耗，提高系统的能效。

四、矽源特ChipSourceTek-MX2301B的测试电路和波形分析

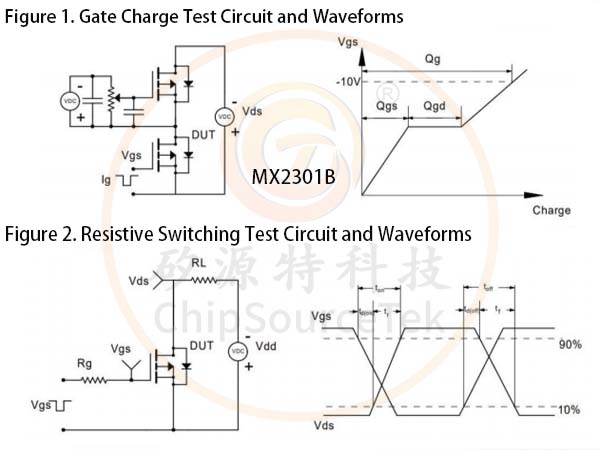

为了验证矽源特ChipSourceTek-MX2301B的性能，我们设计了一个测试电路，并对其进行了波形分析。测试电路包括一个直流电源、一个负载电阻、一个栅极驱动电路以及矽源特ChipSourceTek-MX2301B本身。通过调整栅极驱动电路的输入信号，我们可以观察到器件在不同栅源电压下的导通电阻和漏极电流的变化情况。

波形分析结果显示，当栅源电压从-2.5V增加到-4.5V时，矽源特ChipSourceTek-MX2301B的导通电阻从110mΩ降低到89mΩ，漏极电流则相应地增加。这表明器件在较低的栅源电压下即可实现较低的导通电阻和较大的漏极电流，从而提高了电路的效率。同时，我们还观察到器件在高频应用中能够快速地响应栅极信号，保持了稳定的性能。

五、结论

综上所述，矽源特ChipSourceTek-MX2301B是一款高性能的P沟道增强型Mosfet，具有出色的电气特性和先进的封装技术。其在PWM应用、负载开关以及电源管理中表现出色，能够满足各种高功率和电流处理能力的需求。通过测试电路和波形分析，我们进一步验证了矽源特ChipSourceTek-MX2301B的性能稳定性和可靠性。因此，矽源特ChipSourceTek-MX2301B是电子工程师在设计和开发高效、可靠的电路系统时不可或缺的一款优秀器件。
