矽源特ChipSourceTek-CST2301L是一款高性能的P沟道增强型MOSFET
发布时间:2025-05-19 08:50:04    浏览:26次

矽源特ChipSourceTek-CST2301L是一款高性能的P沟道增强型MOSFET,专为需要高功率和电流处理能力的应用而设计。其独特的特性使其在低开关或PWM(脉冲宽度调制)应用中表现出色。本文将详细介绍矽源特ChipSourceTek-CST2301L的各项特性、应用、封装信息以及测试电路与波形,以帮助读者更好地理解和应用这款产品。

### 一、矽源特ChipSourceTek-CST2301L的主要特性

矽源特ChipSourceTek-CST2301L的主要特性包括高击穿电压、大电流处理能力、低导通电阻(RDS(ON))以及先进的沟道技术。具体来说,该器件的VDS(漏源电压)为-20V,ID(漏极电流)为-3A。在VGS(栅源电压)为-4.5V时,RDS(ON)(典型值)为70mΩ;在VGS为-2.5V时,RDS(ON)(典型值)为110mΩ。这些参数表明,矽源特ChipSourceTek-CST2301L具有出色的电气性能,能够在高电压和大电流条件下稳定工作。

此外,矽源特ChipSourceTek-CST2301L还采用了先进的沟道技术,这使其具有低栅极电荷和优化的栅极操作特性。低栅极电荷意味着在开关过程中消耗的能量更少,从而提高了整体效率。而优化的栅极操作特性则确保了器件在开关过程中的稳定性和可靠性。

### 二、矽源特ChipSourceTek-CST2301L的应用

由于矽源特ChipSourceTek-CST2301L具有上述出色的特性,因此它非常适合用于多种应用场景。其中,PWM应用和负载开关是其主要应用领域。

在PWM应用中,矽源特ChipSourceTek-CST2301L能够作为高效的开关元件,通过控制栅极电压来调节漏极电流的大小,从而实现精确的功率控制。这使得它在电机控制、LED照明调节以及电源管理等需要精确功率控制的应用中表现出色。

此外,矽源特ChipSourceTek-CST2301L还可用作负载开关。由于其具有低RDS(ON)和高电流处理能力,因此能够在高负载条件下保持低损耗和高效能。这使得它在电池管理、电源分配以及系统复位等应用中具有广泛的应用前景。

### 三、矽源特ChipSourceTek-CST2301L的封装信息

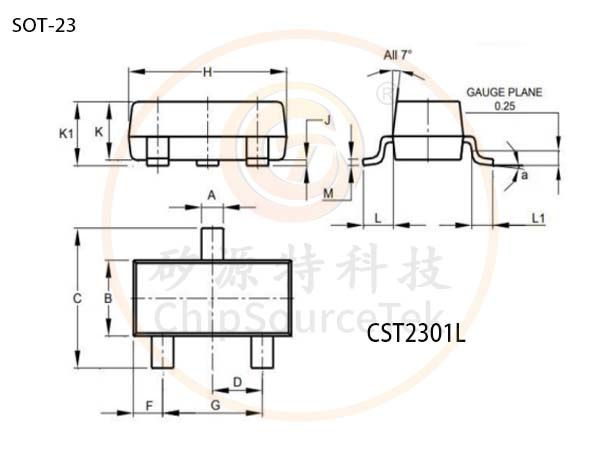

矽源特ChipSourceTek-CST2301L采用SOT-23封装,这是一种紧凑且可靠的封装形式。SOT-23封装具有小体积、低功耗和高可靠性的特点,非常适合用于高密度电子产品的设计中。

此外,矽源特ChipSourceTek-CST2301L还是一款无铅产品,符合环保要求。这使得它在电子产品制造中具有更广泛的应用范围,特别是在需要符合RoHS指令的电子产品中。

### 四、矽源特ChipSourceTek-CST2301L的测试电路与波形

为了验证矽源特ChipSourceTek-CST2301L的性能,我们需要设计相应的测试电路并观察其波形。测试电路通常包括一个直流电源、一个负载电阻以及一个用于控制栅极电压的信号源。通过调整栅极电压,我们可以观察到漏极电流的变化以及RDS(ON)的值。

在测试波形方面,我们可以通过示波器来观察栅极电压和漏极电流的变化情况。在开关过程中,我们可以观察到栅极电压的上升沿和下降沿以及漏极电流的相应变化。这些波形信息有助于我们更深入地了解矽源特ChipSourceTek-CST2301L的开关特性和性能表现。

### 五、矽源特ChipSourceTek-CST2301L的订购信息和包装信息

矽源特ChipSourceTek-CST2301L的订购信息包括器件编号、存储温度以及封装形式等。具体来说,器件编号为矽源特ChipSourceTek-CST2301L,存储温度范围为-55°C至150°C,封装形式为SOT-23。此外,每卷包含3000个器件,方便客户进行批量采购和存储。

在包装方面,矽源特ChipSourceTek-CST2301L采用标准的电子元件包装方式,确保在运输和存储过程中的安全性和可靠性。同时,厂家还提供详细的产品说明书和质量控制报告,以便客户在使用过程中进行参考和验证。

### 六、矽源特ChipSourceTek-CST2301L的应用实例

为了更好地说明矽源特ChipSourceTek-CST2301L的应用,我们可以举一个具体的实例来说明。假设我们需要设计一个LED照明系统,其中需要控制多个LED灯的亮度和开关状态。在这个系统中,我们可以使用矽源特ChipSourceTek-CST2301L作为负载开关来控制LED灯的开关状态,并通过PWM信号来调节LED灯的亮度。

具体来说,我们可以将矽源特ChipSourceTek-CST2301L的漏极连接到LED灯的正极,将源极连接到地(GND),将栅极连接到PWM信号源。通过调整PWM信号的占空比,我们可以控制LED灯的亮度。同时,由于矽源特ChipSourceTek-CST2301L具有低RDS(ON)和高电流处理能力,因此能够在高负载条件下保持低损耗和高效能,从而确保LED照明系统的稳定性和可靠性。

### 七、结论

综上所述,矽源特ChipSourceTek-CST2301L是一款高性能的P沟道增强型MOSFET,具有出色的电气性能、高功率和电流处理能力以及先进的沟道技术。它非常适合用于PWM应用、负载开关以及电源管理等需要精确功率控制的应用中。通过了解矽源特ChipSourceTek-CST2301L的主要特性、应用、封装信息以及测试电路与波形等信息,我们可以更好地应用这款产品,并设计出更加高效、稳定和可靠的电子产品。
