XPD767
XPD767是一款集成USB Type-C、USB Power Delivery（PD） 3.0/2.0 以及 PPS、QC3.0/2.0CLASS B快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能 USB 双端口控制器，为AC-DC适配器、移动电源、车载充电器等设备提供完整的Type-C和Type-A双端口充电解决方案。
XPD767采用TSSOP-20和QFN4x4-20封装。
XPD767采用TSSOP-20和QFN4x4-20封装。
XPD767概述：
XPD767是一款集成USB Type-C、USB Power Delivery（PD） 3.0/2.0 以及 PPS、QC3.0/2.0CLASS B快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能 USB 双端口控制器，为AC-DC适配器、移动电源、车载充电器等设备提供完整的Type-C和Type-A双端口充电解决方案。
XPD767特别的集成了XPD-LINK™互联通信专利技术。通过XPD-LINK™互联功能，XPD767可以简单灵活的应用在多个Type-C和Type-A端口的充电方案中。
XPD767内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统，智能识别插头的正插与反插，并实现连接。集成的TYPE-C PD3.0协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。
当Type-C和Type-A其中一个端口接入设备时，Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时，XPD767会将输出电压降至5V给设备供电。特别的，当Type-A口一直连接苹果充电线但未接入苹果手机时，Type-C口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。XPD767完美解决了Type-A和Type-C口连接充电线应用时的快充难题。此外，Type-A口充饱关断电流阈值低至10mA，可支持智能穿戴设备小电流充电。
XPD767通过一路可Sink/Source的电流源，连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。
XPD767内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS输出前会监测端口电压是否处于安全状态）。
XPD767集成10mΩ VBUS通路功率开关管和内部放电通路，节省了外围器件，在发生错误时可以快速关闭输出并恢复到安全状态。
XPD767采用TSSOP-20和QFN4x4-20封装。应用中外围电路非常简洁，可以轻松通过USB PD认证测试。
XPD767特性：
通过 USB PD3.0 认证（TID：3479）
支持 XPD-LINK TM 多芯片互联通信技术
支持 USB Type-C 协议
支持 USB Power Delivery（PD）3.0 以及
PPS 协议
- PDO 可配置：5V，9V，12V，15V，20V
- 输出功率高至 65W
- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
支持 Quick Charge 2.0/3.0/3.0+协议
- 支持小米 CHARGE TURBO 27W 协议
支持华为 FCP/SCP/HVSCP 协议
- 支持华为 10V 高压 SCP 协议
支持三星 AFC 协议
支持 USB BC1.2 DCP
支持 Apple 2.4A 充电规范
集成恒压（CV）补偿环路
集成 10mΩ VBUS 通路功率开关管
集成 10mΩ电流检测电阻
内置 VPWR 和 VBUS 双放电通路
支持线损补偿功能
支持 USB Type-A 和 Type-C 双口工作模式
-独立工作都有快充，同时工作回 5V
- A口连接苹果充电线但未接入苹果手机时，
C口仍然有快充
A口充饱关断电流阈值 10mA，小电流充电
安全性
- A口采用电源端控制避免短路引发漏电
- 过压/欠压保护
- 过流保护
- 过温保护
CC1/CC2/DP1/DM1/DP2/DM2 过压保护
ESD 特性±4KV
XPD767采用TSSOP-20和QFN4x4-20封装
XPD767应用：
AC-DC 适配器
带 USB 端口排插
USB 多口充电设备

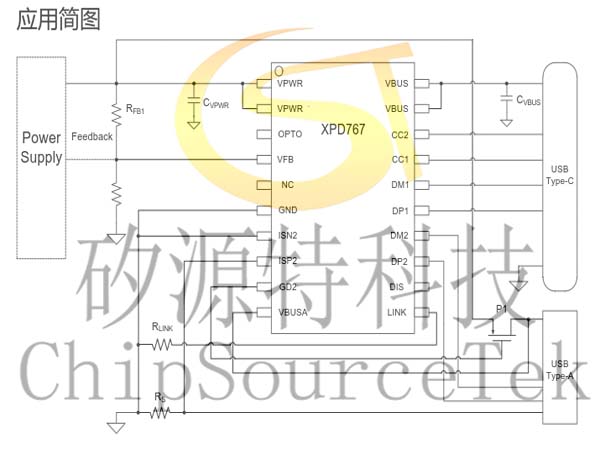

XPD767典型应用简图:
XPD767引脚定义:
XPD767选型参考:
XPD767订购信息:

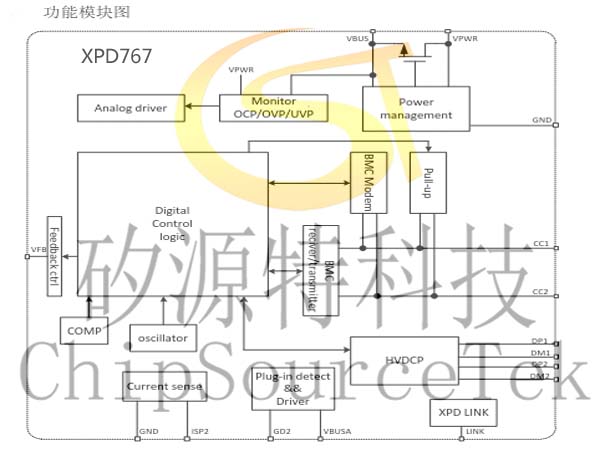

XPD767功能模块图:
XPD767典型应用简图:
XPD767引脚定义:
XPD767选型参考:
QC3.0 | FCP/SCP | AFC | PD3.0 | PPS | CV | A+C | SR | SR MOS | XPD-LINK | |
XPD618 | √ | √ | √ | √ | ||||||
XPD636 | √ | √ | √ | √ | √ | |||||
XPD718 | √ | √ | √ | √ | √ | √ | ||||
XPD736 | √ | √ | √ | √ | √ | √ | √ | |||
XPD737 | √ | √ | √ | √ | √ | √ | ||||
XPD767 | √ | √ | √ | √ | √ | √ | √ | |||
XPD818 | √ | √ | √ | √ | √ | √ | √ | |||
XPD819 | √ | √ | √ | √ | √ | √ | √ | |||
XPD865 | √ | √ | √ | √ | √ | √ |
XPD767订购信息:
| 料号 | USB Type-C端口PDO APDO配置 | QC配置 | 包 装 |
| XPD767B18 | 高功率 PDO:5V/3A, 9V/2A, 12V/1.5A 低功率 PDO:5V/3A | Class A | TSSOP-20 2.5K/盘 |
| XPD767BP18 | 高功率 PDO:5V/3A, 9V/2A, 12V/1.5A 高功率 APDO1:3.3-5.9V/3A 高功率 APDO2:3.3-11V/1.65A 低功率 PDO:5V/3A | Class A | |
| XPD767A | 高功率 PDO:5V/3A, 9V/2.22A 低功率 PDO:5V/3A | Class A | |
| XPD767B | 高功率 PDO:5V/3A, 9V/2.22A, 12V/1.67A 低功率 PDO:5V/3A | Class A | |
| XPD767D30A | 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 PDO:5V/3A | Class B | |
| XPD767D30 | 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 PDO:5V/3A, 9V/1.75A | Class A | |
| XPD767DP30 | 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2A 低功率 PDO:5V/3A, 9V/1.75A | Class A | |
| XPD767D45 | 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A | Class A | |
| XPD767DP45 | 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2.8A 低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A 低功率 APDO1:3.3-11V/2A 低功率 APDO2:3.3-16V/1.4A | Class A | |
| XPD767D60 | 高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A | Class B | |
| XPD767DP60 | 高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 高功率 APDO1:3.3-16V/3A 高功率 APDO2:3.3-21V/2.85A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-16V/1.9A 低功率 APDO2:3.3-21V/1.4A | Class B | |
| XPD767D65 | 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A | Class B | |
| XPD767DP65 | 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-16V/3.25A 高功率 APDO2:3.3-21V/3A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-16V/2A 低功率 APDO2:3.3-21V/1.5A | Class B | |
| XPD767D6545 | 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A | Class B | |
| XPD767DP6545 | 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-16V/3.25A 高功率 APDO2:3.3-21V/3A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 APDO1:3.3-16V/2.8A 低功率 APDO2:3.3-21V/2.1A | Class B | |
| XPD767D6518 | 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/2A,12V/1.5A | Class A | |
| XPD767QXXXXX | 参考相应的 TSSOP20 封装 | QFN20 4K/盘 | |
| 印字说明 ： 第一行 ， XPD767：芯片型号； 第二行 ， XXXXX：Lot Number，XX：保留信息 。 USB Type-C 和 Type-A 端口的 QC 协议配置为 Class A，输出功率为 18W；QC 协议配置为 Class B，输出功率为 27W，开启小米 CHARGE TURBO 协议。 以上料号默认不开启 SCP，如需要支持 SCP，下单时需提前说明，且如果开启为更好兼容 SCP，5V初始电压需设置为 5.2V 。 | |||
XPD767功能模块图:
XPD767应用方案:

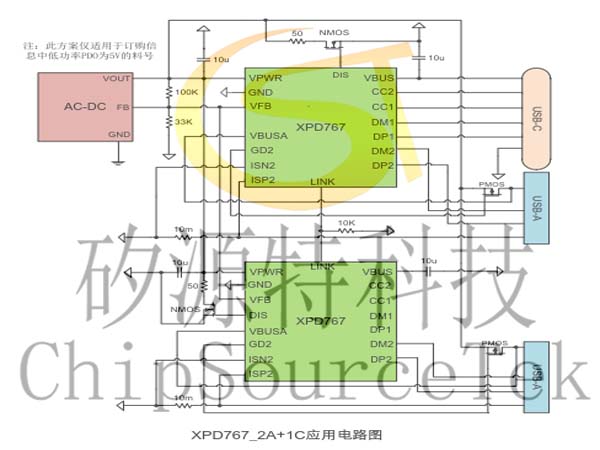

一个USB-C和两个USB-A共享一路电源的应用:
采用两颗XPD767可以实现1C+2A共享一路电源的应用方案。两颗XPD767的VFB引脚同时连接到前端电源反馈网络，LINK引脚连接到互联总线。当1个USB-C和2个USB-A中任意一个口有设备接入时，都有快充功能；当1个USB-C和2个USB-A中任意两个或三个口有设备接入时，都以5V电源给设备供电。下图是该方案的应用电路图。
两组USB-C和USB-A单独电源供电的应用:
采用两颗XPD767可以实现两组C+A共享总功率但是分别有快充的应用方案。每颗XPD767的VFB引脚分别连接到对应的前端电源反馈网络，LINK引脚连接到互联总线。两颗XPD767分别控制两组USB-C和USB-A。当只有一颗XPD767工作时，可以占用前端电源全部的总额定功率；当有两颗XPD767同时工作时，两组接口共享分配前端电源的 总额定功率。在任一组USB-C和USB-A内，如果只有一个USB-C或 USB-A工作，都有快充功能；如果USB-C和USB-A同时工作，则都以5V电源给设备供电。
两个USB-C和一个USB-A单独电源供电的应用:
上面的应用电路图中，使用一颗XPD767控制USB-C1端口和USB-A1端口，一颗XPD737控制USB-C2端口。XPD767和XPD737的VFB分别连接到两路DCDC电源的反馈网络。XPD767和XPD737通过LINK引脚连接到总线上。
在这个应用电路中，当只有一个USB-C1或USB-A1或USB-C2端口工作时，每个端口都可以快速充电，其中USB-C1或USB-C2以高档位功率工作。当USB-C1与USB-A1端口同时工作时，这两个端口输出相同的5V电源。当USB-C1或者USB-A1与USB-C2端口同时工作时，USB-C1和USB-C2可以输出独立的电源，并且以低档位功率工作。当USB-C1与USB-A1与USB-C2三个端口同时工作时，USB-C1与USB-A1端口输出相同的5V电源，USB-C2可以输出独立的电源，并且以低档位功率工作。
以XPD767D60和XPD737D60组合为例说明。XPD767D60控制USB-C1和USB-A1端口，XPD737D60控制USB-C2端口：
1. 当只有C1或C2端口工作时，都可以广播输出 60W 功率。
2. 当只有A1端口工作时，可以支持A口所有快充协议，最大输出27W功率。
3. 当C1与C2同时工作时，两个端口独立工作，都广播输出30W功率。
4. 当C1与A1同时工作时，两个端口输出相同的5V电源。
5. 当A1与C2同时工作时，两个端口独立工作，A1口最大输出27W功率，C2口广播输出30W功率。
6. 当三个端口同时工作时，C1与A1端口输出同一5V电源，C2口广播30W功率。
