XPD545
XPD545是一款集成USB Type-C、USB Power Delivery（PD）3.0、QC3.0/2.0 CLASS A快充协议、华为FCP/SCP快充协议、MTK PE+快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器, 为AC-DC适配器、移动电源、车载充电器等设备提供完整的 USB Type-C端口充电解决方案。
XPD545概述：
XPD545是一款集成USB Type-C、USB Power Delivery（PD）3.0、QC3.0/2.0 CLASS A快充协议、华为FCP/SCP快充协议、MTK PE+快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器, 为AC-DC适配器、移动电源、车载充电器等设备提供完整的 USB Type-C端口充电解决方案。
XPD545内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统，智能识别插头的正插与反插，实现连接。集成的TYPE-C PD3.0协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。
XPD545可以通过PIN PSEL灵活设置输出的功率等级，包括18W/24W/30W/36W/45W。
XPD545通过一路可Sink/Source的电流源，连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。
XPD545内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；芯片内部过温和NTC过温（NTC过温会关闭快充）；启动监测（VBUS输出前会监测端口电压是否处于安全状态）；DP/DM和CC1/CC2过压保护。此外，这些错误发生时FAULT端口都会指示。
XPD545集成25mΩVBUS通路功率开关管和6Ω的放电开关，节省了外围器件，在发生错误时也可以更快关闭输出并恢复到安全状态。
XPD545具备良好的功耗管理策略，在无设备插入时自动进入休眠模式，此时待机功耗仅20uA，设备插入后可以及时唤醒进入正常工作状态。
XPD545有良好的ESD特性，HBM模型超过2kV。特别针对连接到端口的PIN（DP/DM/CC1/CC2）做加强处理，HBM模型ESD达到8kV以上。
XPD545采用5.00mm×4.40mm TSSOP-16封装形式。
XPD545特性:
支持USB Type -C协议
- 配置为DFP（Source）
- 广播3A电流
支持 USB Power Delivery（PD）3.0协议
- 集成完整PD3.0分层通信协议
- PDO电压：5V，9V，12V，15V
- PIN选功率高至 45W
支持Quick Charge 3.0/2.0协议
支持华为FCP/SCP协议
支持三星AFC协议
支持MTK PE+协议
支持USB BC1.2 DCP
集成VBUS 通路低阻抗功率开关管
VBUS Discharge 功能
待机功耗20uA
安全性
- 过压/欠压保护
- 过流保护
- 过温保护
CC1/CC2/DP/DM过压保护
ESD 特性
- CC1/CC2/DP/DM > 8KV
- Others > 2KV
XPD545采用5.00mm×4.40mm TSSOP-16封装形式
XPD545应用：
AC-DC适配器
USB 充电设备

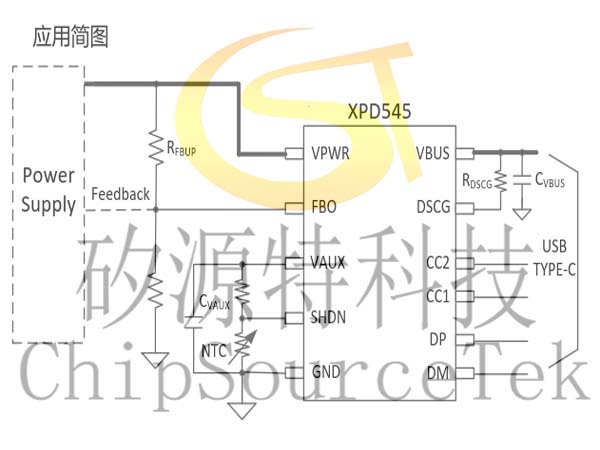

XPD545典型应用图：

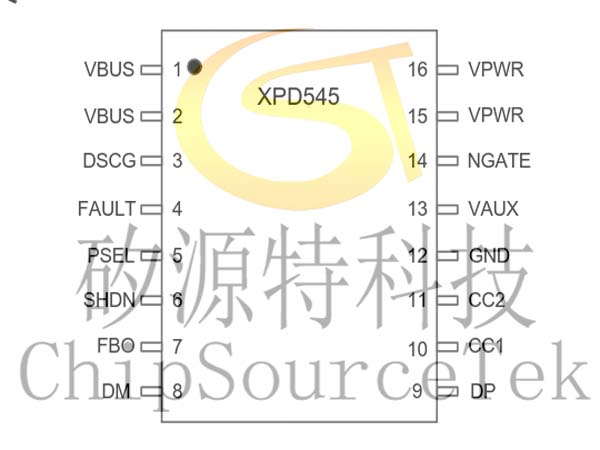

XPD545引脚示意图：

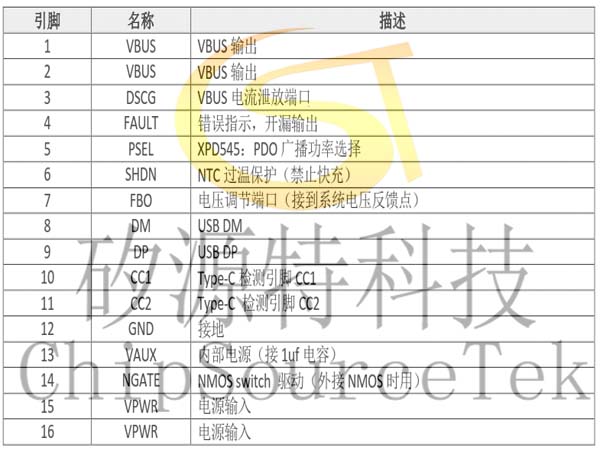

XPD545引脚定义:
XPD545订购信息：
XPD545典型应用图：
XPD545引脚示意图：
XPD545引脚定义:
XPD545订购信息：
| 料号 | 印字 | 特性 | 封装 |
| XPD545 | XPD545 XXXXXX+XX | PDO:5V 档为 3A；最高至 45W 输出功率 | TSSOP16 |
| XPD545B2 | XPD545 XXXXXX+XX | PDO:5V 档为 2.4A；最高至 45W 输出功率 | TSSOP16 |
印字说明 ：
第一行 ， XPD545：芯片型号；
第二行 ， XXXXXX：Lot Number ，XX：保留信息
