IP6809
IP6809是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4最新标准，支持3线圈无线充电应用，支持A28线圈、MP-A8线圈，支持客户线圈定制方案，支持5W、苹果7.5W、三星10W、15W充电。
IP6809通过analog ping 检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6809 通过切换不同的工作线圈执行 analog ping 并检测信号强度的方式确定接收机摆放位置，并选择信号最强的线圈执行充电动作。
IP6809通过analog ping 检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6809 通过切换不同的工作线圈执行 analog ping 并检测信号强度的方式确定接收机摆放位置，并选择信号最强的线圈执行充电动作。
IP6809概述:
IP6809是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4最新标准，支持3线圈无线充电应用，支持A28线圈、MP-A8线圈，支持客户线圈定制方案，支持5W、苹果7.5W、三星10W、15W充电。IP6809通过analog ping 检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6809 通过切换不同的工作线圈执行 analog ping 并检测信号强度的方式确定接收机摆放位置，并选择信号最强的线圈执行充电动作。IP6809解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6809终止电力传输。
片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度高，降低方案尺寸和BOM成本。
IP6809特性:
兼容WPC v1.2.4标准
支持5~15W多种应用
单独5W应用
快充充电器输入5~10W应用
5V充电器输入5~10W升压应用
9V~15V充电器输入5~10W降压应用
12~19V充电器输入15W应用
支持多线圈
支持2~3个线圈
支持自动检测接收线圈摆放位置
通过特定IO的电平状态判断是2/3线圈
输入耐压高达25V
集成NMOS全桥驱动
集成内部电压/电流解调
支持FOD异物检测功能
高灵敏静态异物检测
支持动态FOD检测
FOD参数可调
低静态功耗和高效率
静态电流4mA
实测系统充电效率高达79%
兼容NPO电容和CBB电容
支持成品固件在线升级
针对供电能力不足的USB电源有动态功率调整
功能（DPM）
支持低至5V 500mA的充电器
输入过压，过流保护功能
支持PD3.0输入请求
支持NTC
用于系统各状态指示的3路LED
支持客户灯显定制
封装6mm×6mm 0.5pitch QFN40
IP6809应用产品:
背夹、无线充电底座
车载无线充电设备

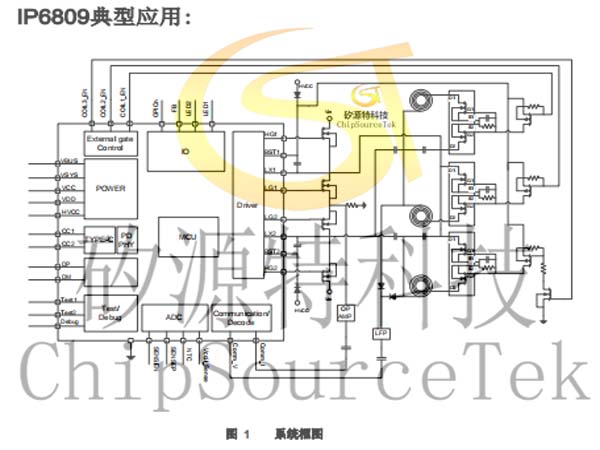

IP6809B典型应用:
IP6809B产品型号:
型号名称 | 型号描述 |
IP6809_A_M_XXXXX | 10W无线充多线圈应用，支持5V/9V供电输入 |

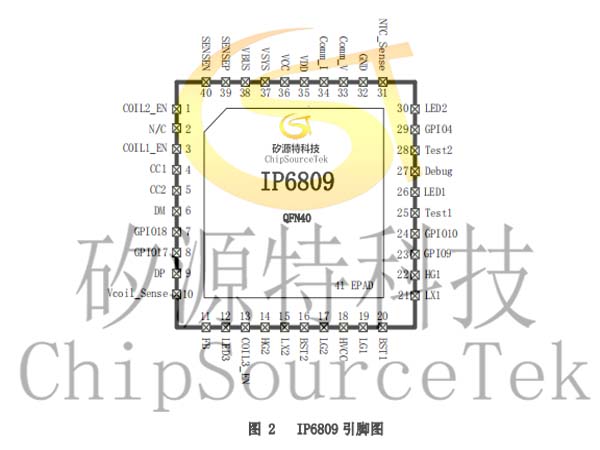

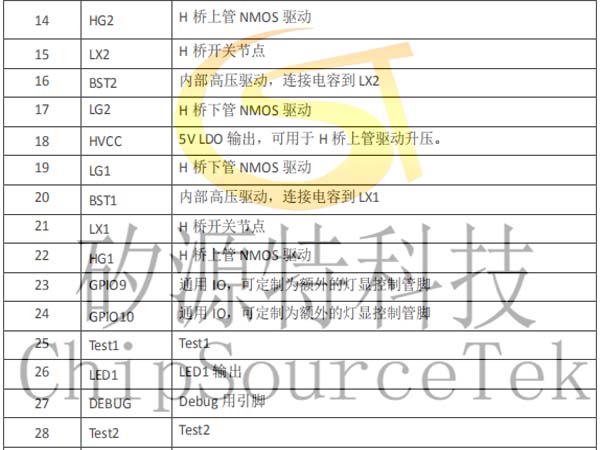

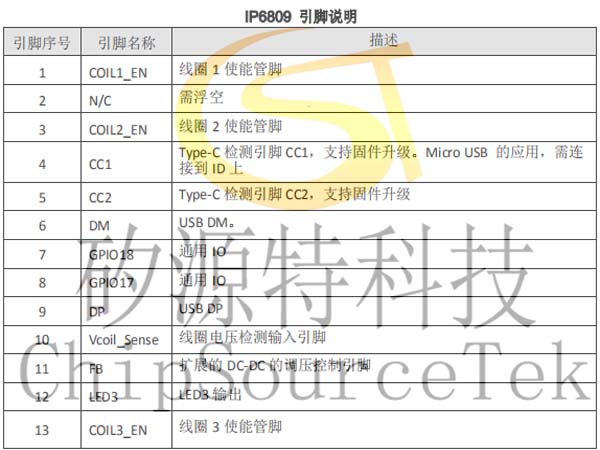

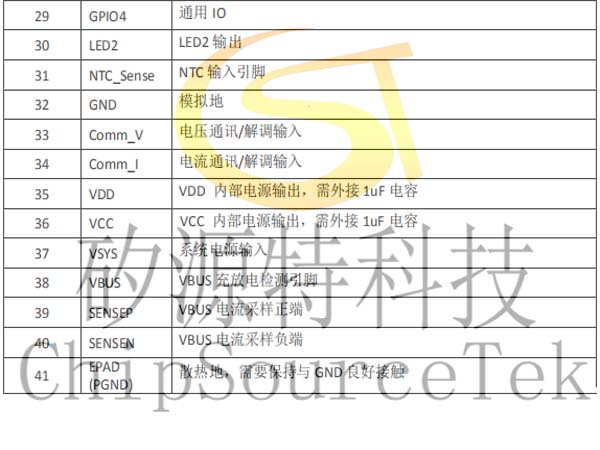

IP6809B引脚定义:

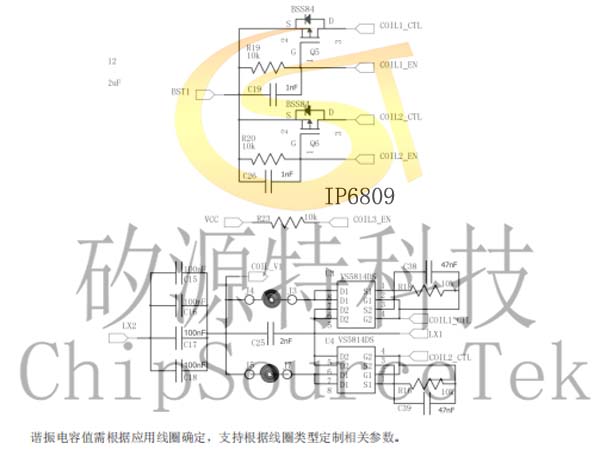

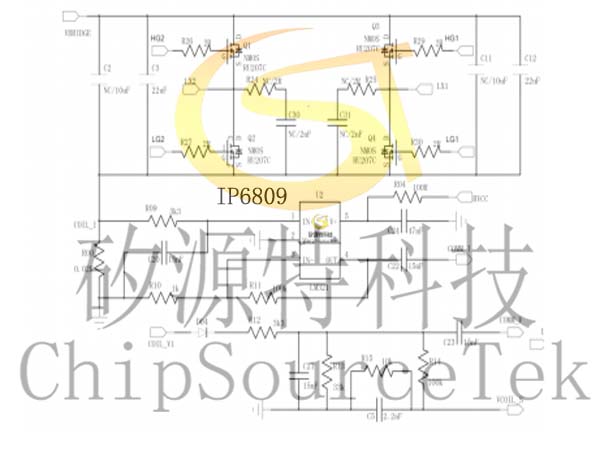

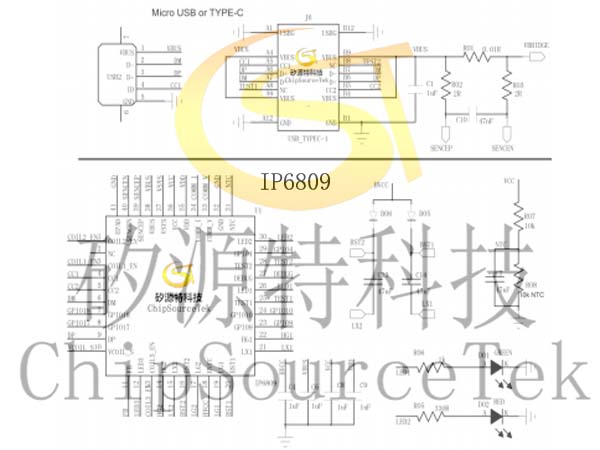

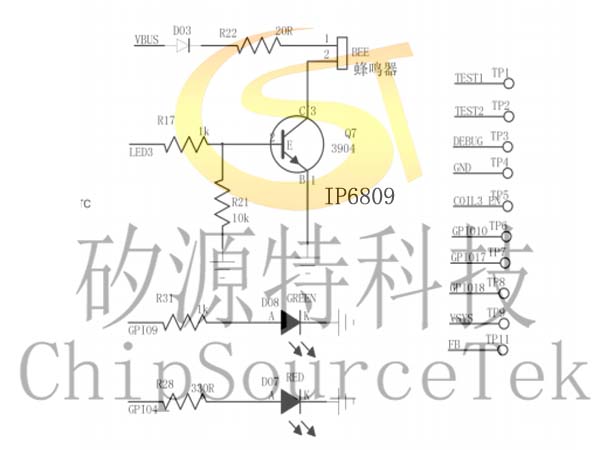

IP6809B典型应用原理图:
