TC4056A概述:
    TC4056A是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8封装与较少的外部元件数目使得TC4056A成为便携式应用的理想选择。TC4056A可以适合USB电源和适配器电源工作。
    由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TC4056A将自动终止充循环。
    当输入电压（交流适配器或USB电源）被拿掉时，TC4056A自动进入一个低电流状态，将电池漏电流降至2uA 以下。TC4056A在有电源时也可置于停机模式，从而将供电电流降至55uA。
    TC4056A的其他特点包括电池温度检测、欠压闭锁、自动再充电、充电状态的LED显示和BAT短路保护（不具有电池反接保护功能）。

TC4056A特点:
高达1000mA的可编程充电电流
无需MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用SOP封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1%的4.2V预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态双输出、无电池和故障状态显示
C/10充电终止
待机模式下的供电电流为55uA
2.9V涓流充电器件版本
软启动限制了浪涌电流
电池温度监测功能
采用8引脚封装（ESOP-

TC4056A应用领域:
移动电话、PDA
MP3、MP4 播放器
数码相机
电子辞典
GPS
便携式设备、各种充电器

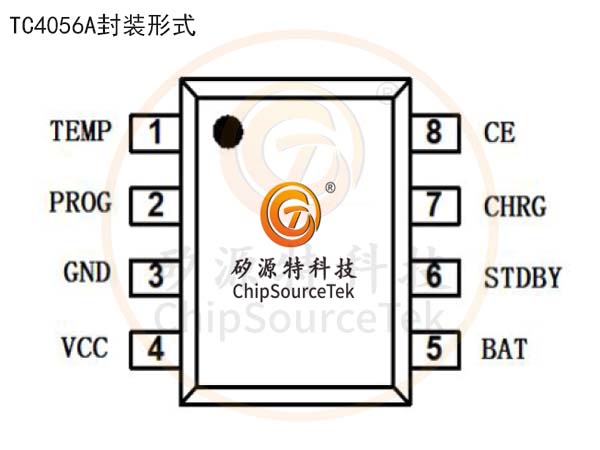

TC4056A封装形式：
ESOP-8

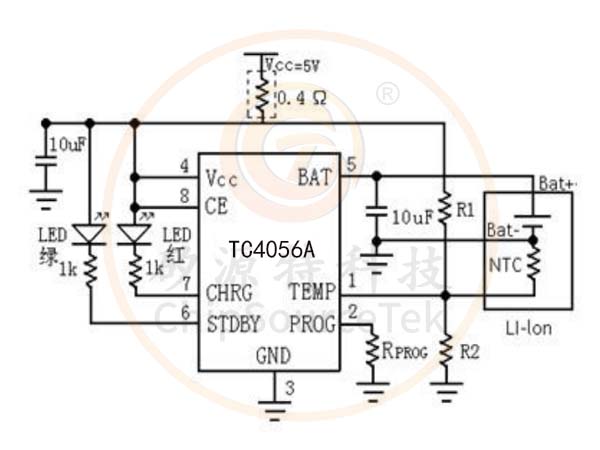

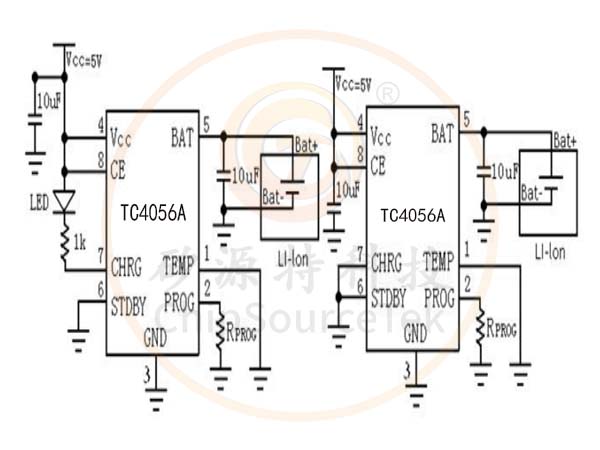

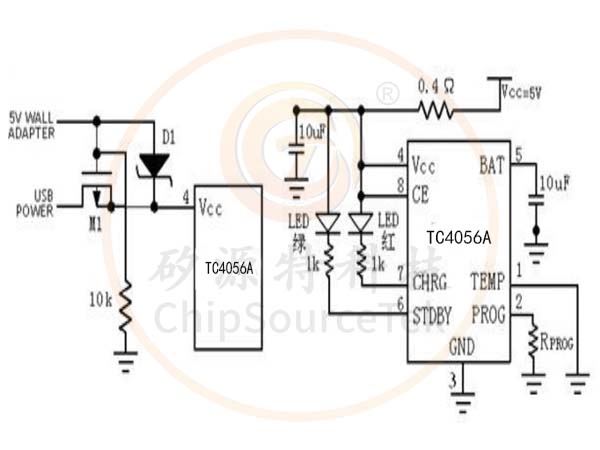

TC4056A典型应用电路:

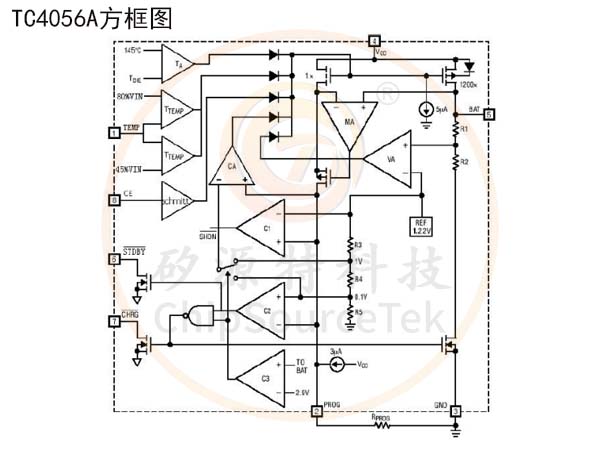

TC4056A方框图及工作原理:
