IP5356

    IP5356是一款集成QC2.0/QC3.0/SCP输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+1.1&2.0输出快充协议、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2/Apple/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC,为快充移动电源提供完整的电源解决方案。可同时支持USB A x2,USB B,USB C四个USB口,单独使用任何一个USB口都可以支持快充,同时使用两个及以上输出口时,只支持5V电压档位。

IP5356概述:
    IP5356是一款集成QC2.0/QC3.0/SCP输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+1.1&2.0输出快充协议、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2/Apple/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC,为快充移动电源提供完整的电源解决方案。可同时支持USB A x2,USB B,USB C四个USB口,单独使用任何一个USB口都可以支持快充,同时使用两个及以上输出口时,只支持5V电压档位。
    IP5356的高集成度与丰富功能,只需一个电感实现降压与升压功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。
    IP5356的同步开关升压系统可提供最大22.5W输出能力。Boost空载时,自动进入休眠状态。
    IP5356的同步开关充电系统,支持18W充电,电池端充电电流可高达5.0A。内置芯片温度、电池温度和输入电压控制环路,智能调节充电电流。
    IP5356内置TYPE-C&PD2.0/PD3.0协议。
    IP5356内置14bit ADC,内置电流采样电路,精确测量电池电压和电流。IP5356内置电量计算法,可准确获取电池电量信息。可设置电池容量,以精准显示电池电量。
    IP5356支持1/2/3/4颗LED电量显示,支持 88、188等各种数码管电量显示;支持照明功能;支持按键。
    IP5356支持I2C控制接口。

IP5356特性:
* 同时支持多个USB口
  - 2个USB A口输出
  - 1个USB B口输入
  - 1个USB C口输入/输出
  - 1个Lightning输入口
  - 可定制支持1个USB C口输入输出+USB C输出
* 快充规格
  - 任意一个口都支持快充
  - 集成QC2.0/QC3.0输出快充协议
  - 集成FCP输入/输出快充协议
  - 集成AFC输入/输出快充协议
  - 集成SFCP输入/输出快充协议
  - 集成高低压SCP输出快充协议
  - 集成MTK PE+1.1&2.0输出快充协议
  - 集成USB C DRP协议,支持输入输出快充
  - 兼容BC1.2、Apple、三星手机快充
  - 集成Lightning输入通信
* 集成USB Power Delivery(PD2.0/PD3.0)协议
  - 支持PD2.0双向输入/输出协议
  - 支持PD3.0输入/输出,PPS输出协议
  - 支持5V、9V、12V电压档位输入
  - 支持5V、9V、12V电压档位输出
  - PPS支持3.3~11V,20mV/Step输出电压档位
  - 集成硬件的双向标记编解码(BMC)协议
  - 集成物理层协议(PHY)
  - 集成硬件CRC
  - 支持Hard Reset
* 充电规格
  - 支持18W充电,电池端充电电流最高可达5.0A
  - 自适应充电电流调节
  - 支持4.20V、4.30V、4.35V、4.40V电池
* 放电规格
  - 输出电流能力:
  - 5V@3.1A 9V@2.22A 12V@1.67A
  - 同步开关放电5V@2A效率达95%以上
  - 支持线补
* 电量显示
  - 内置14bit ADC和电量计
  - 支持1/2/3/4颗LED电量显示
  - 支持88、188等各种数码管电量显示
  - 智能识别LED电量显示灯数目
* 其他功能
  - 自动检测手机插入和拔出
- 快充状态指示
  - 支持电池温度检测
  - 智能识别负载,轻负载自动进待机
  - 内置照明灯驱动
  - 支持I2C接口
* 多重保护、高可靠性
  - 输入过压、欠压保护
  - 输出过流、过压、短路保护
  - 电池过充、过放、过流保护
  - 芯片过温保护
  - 充放电电池温度NTC保护
  - ESD 4kV,输入(含CC引脚)耐压20V
* BOM 极简
  - 内置开关功率MOS、路径MOS
  - 单电感实现充电、放电功能
* 封装规格:6mm × 6mm 0.5pitch QFN40

IP5356应用产品:
移动电源、充电宝
手机、平板电脑等便携设备

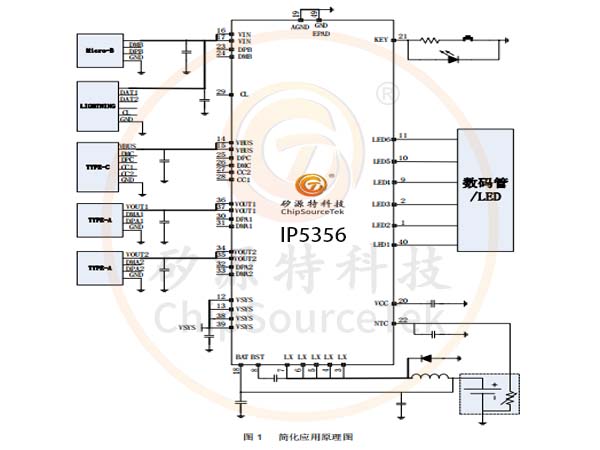

IP5356典型应用:

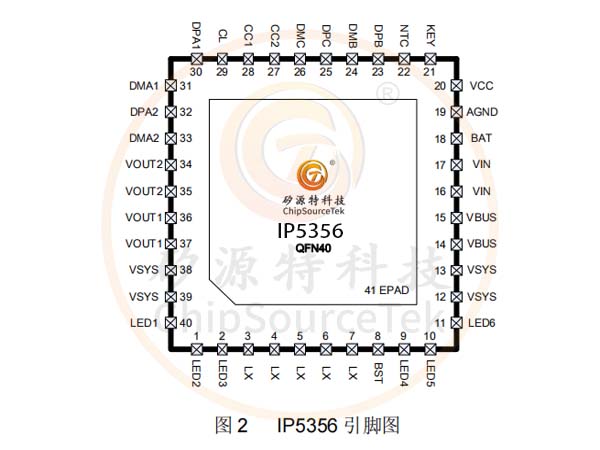

IP5356引脚定义:

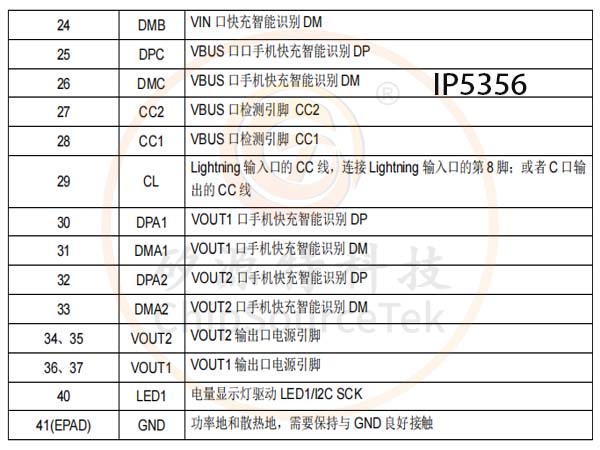

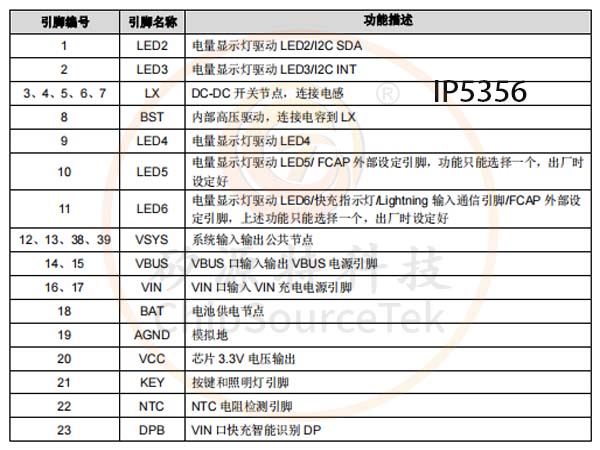

IP5356 引脚说明:


IP5356功能描述:

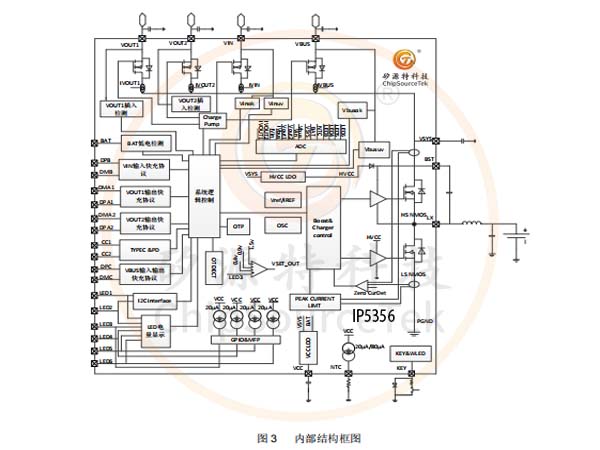

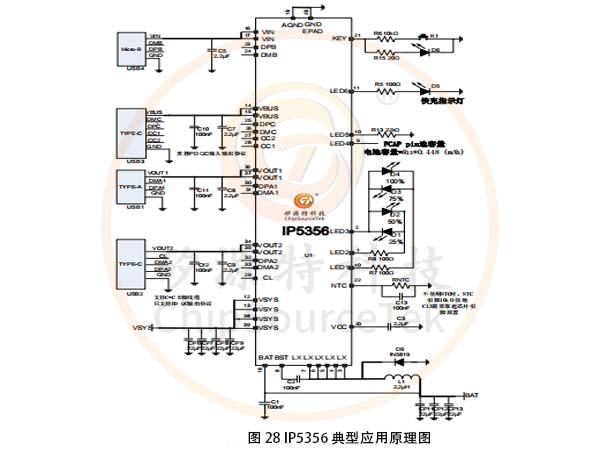

IP5356典型应用原理图:
     IP5356只需要MOS管、电感、电容、电阻等少量无源器件,即可实现完整功能的快充移动电源方案。

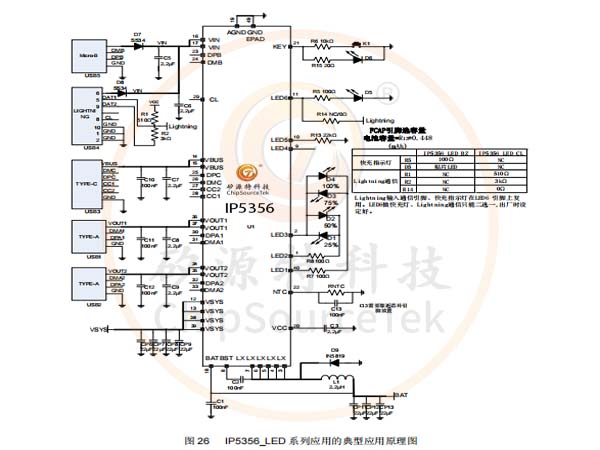

IP5356_LED_BZ系列/IP5356_LED_CL系列应用:

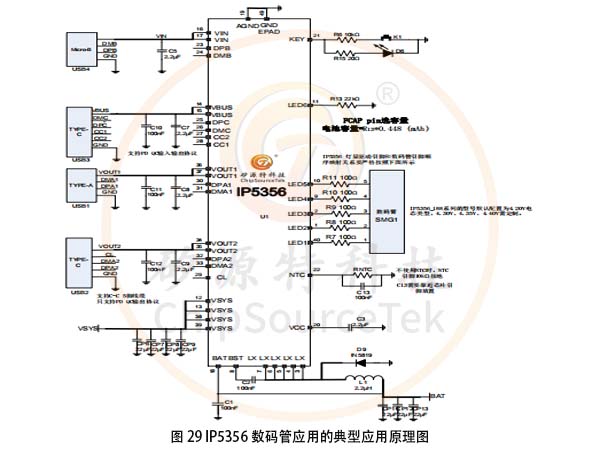

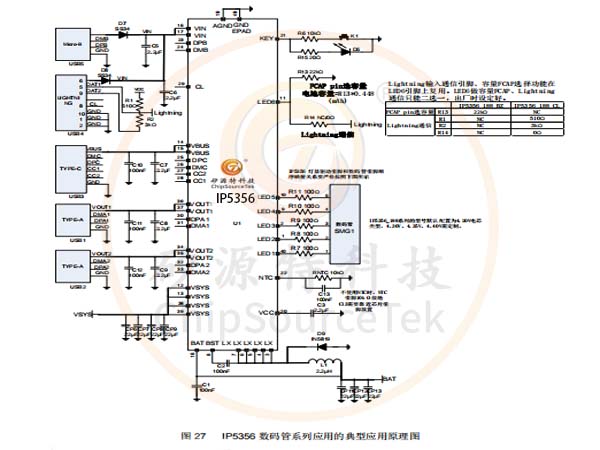

IP5356_188_BZ系列/IP5356_188_CL系列应用:

A、如果方案上同时有B口和Lightning口:
    1、注意双口不要同时插入,可以在模具上做限制,D7/D8 可省略;
    2、如果存在同时插入的情况,D7/D8不可省略;
B、如果方案上只有B口或者只有 Lightning 口:
 D7/D8 可省略;

IP5356_LED_CC系列 LED灯应用:
IP5356_LED_CC方案支持Micro-B快充输入、Type-C快充输入输出、Type-C快充输出、USB-A快充输出。

IP5356_188_CC系列数码管应用:
此方案支持Micro-B快充输入、Type-C快充输入输出、Type-C快充输出、USB-A快充输出
