FM5324HJ1概述：
    FM5324HJ1是一款应用于移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和 LED电量指示的集成电源管理IC。
    FM5324HJ1是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。
    FM5324HJ1的DC-DC升压可达到±1%的精度，可以提供高达94%以上的升压转换效率，延长电池使用时间。
    FM5324HJ1配置了3个LED驱动端口，可驱动4个LED显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。
    FM5324HJ1具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的ESD保护电路，使得该款芯片具有极高的可靠性。
    FM5324HJ1配置了自动识别负载功能，检测到负载自动开启升压输出。
    FM5324HJ1目前提供ESOP8L的封装形式。

FM5324HJ1产品特点：
外围电路简单，无需外部MOS
可以实现输入端2.0A@5V同步开关充电
可以实现2.4A@5V同步开关升压输出
低待机电流，约为60uA
充饱电压可选
软启动功能
涓流、恒流、恒压三段式充电
输入电源掉电电池自动升压供电
整体方案升压最高效率可达94%@2.4A
OUT输出过流，短路保护
自动检测负载启动功能
空载检测关断功能
输出线补功能
快速充饱功能
多种按键模式可选
可选手电扩流功能
1-4灯电量显示功能，多种电量显示方式
多种电量曲线可选
封装形式：eSOP8L

FM5324HJ1应用领域：
移动电源
其他便携设备

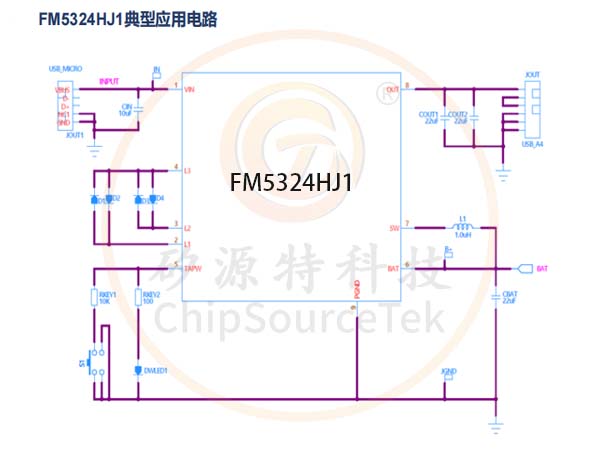

FM5324HJ1典型应用电路：

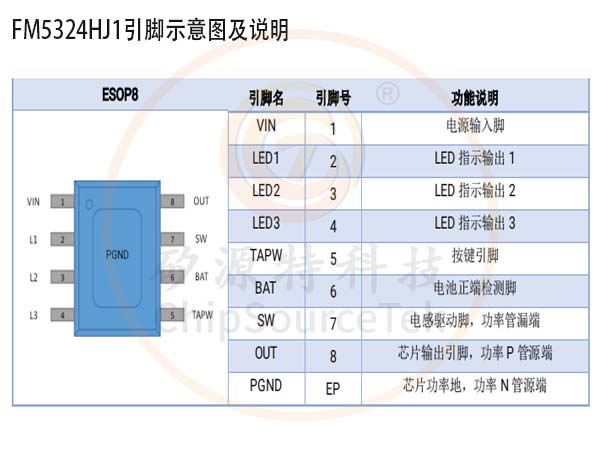

FM5324HJ1引脚示意图及说明：

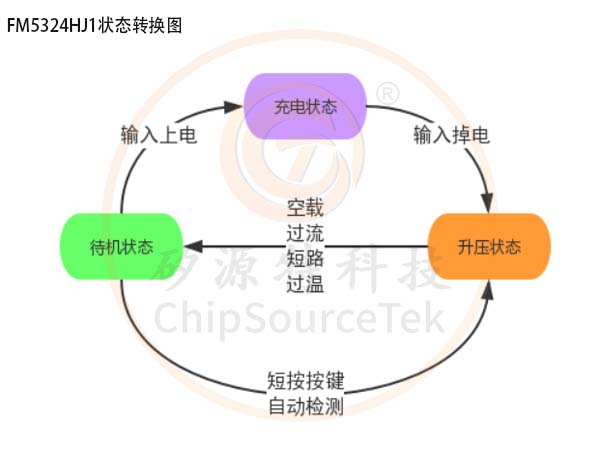

FM5324HJ1状态转换图:

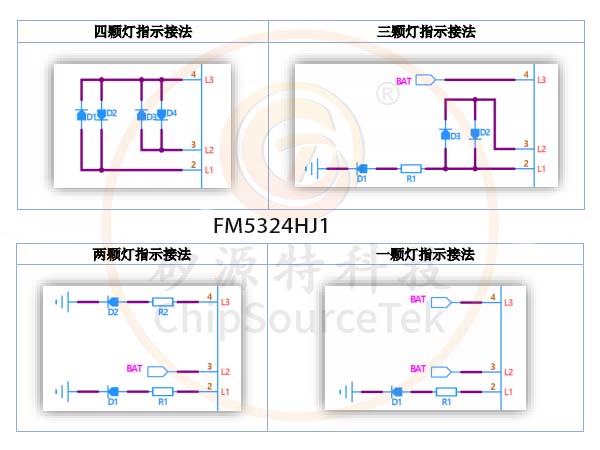

FM5324HJ1指示灯口接法：
