CST5090

    CST5090是一款5V USB输入,最大1.6A充电电流, 支持双节锂电池串联应用的异步升压充电管理芯片。
    CST5090输入电压为5V,内置自适应控制环路,可在输入电压不断降低时自适应调节输入电流大小,防止拉垮适配器输出。
    CST5090芯片支持软启动功能,当芯片启动时限制PWM占空比,让占空比慢慢打开,避免瞬间输入涌浪电流过大。

CST5090概要:
    CST5090是一款5V USB输入,最大1.6A充电电流, 支持双节锂电池串联应用的异步升压充电管理芯片,CST5090集成驱动MOS管,采用异步开关架构,使 其在应用时仅需要极少的外围器件,CST5090的升压开关充电转换器的工作频率为500KHz,转换效 率为90%。CST5090具备涓流充电、恒流充电、恒 压充电、自动截止、自动再充电等一套完整充电循环的充电管理芯片。
    CST5090输入电压为5V,内置自适应控制环路,可在输入电压不断降低时自适应调节输入电流大小,防止拉垮适配器输出。
    CST5090芯片支持软启动功能,当芯片启动时限制PWM占空比,让占空比慢慢打开,避免瞬间输入涌浪电流过大。

CST5090特性:
5V输入异步升压充电
工作电压3.6V~6.0V,芯片耐压20V
最大1.6A充电电流,充电电流可编程设置
升压充电效率90%
自适应调节输入电流,匹配所有适配器
NTC功能
欠压保护、过温保护、过压保护、过流保护
软启动功能
ESOP8L封装

CST5090应用:
蓝牙音箱/电子烟/电动工具
玩具/对讲机
太阳能/便携设备

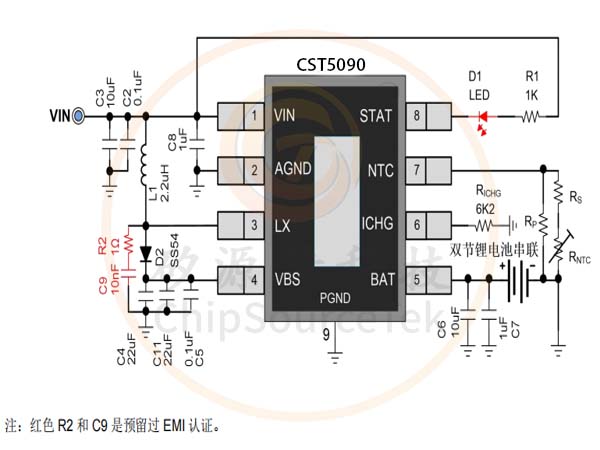

CST5090典型应用电路图:

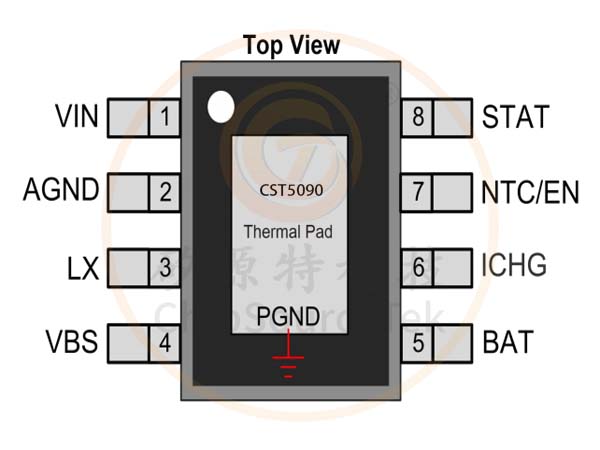

CST5090引脚排列:

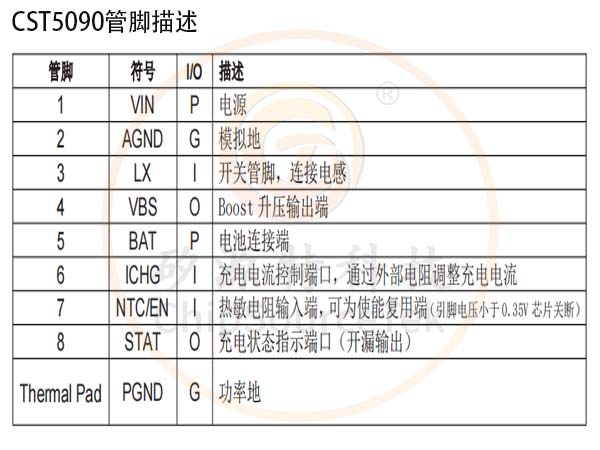

CST5090管脚描述:
CST5090订购信息:
料号
封装
表面印字
包装
CST5090
ESOP8L
CST5090
XXXXXXX
4000颗/卷

CST5090 PCB布线说明:
