662K

662K是可以稳压在3.3V的一个LDO 。
662K具有很低的静态偏置电流（ 25uA Typ. ），最高输入电压6.0Ｖ,662K是高纹波抑制率、低功耗、低压差，具有过流和短路保护的 CMOS 降压型电压稳压器。具有很低的静态偏置电流（ 25uA Typ. ），

在线咨询

产品详情 资料下载 在线询价

662K概述：
    662K是可以稳压在3.3V的一个LDO 。
    662K具有很低的静态偏置电流（ 25uA Typ. ），最高输入电压6.0Ｖ,662K是高纹波抑制率、低功耗、低压差，具有过流和短路保护的 CMOS 降压型电压稳压器。具有很低的静态偏置电流（ 25uA Typ. ），
    662K能在输入、输出电压差极小的情况下有 250 mA 的输出电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。

662K特点

高精度输出电压： ±3%，最大工作电压：6.0V；

输出电压：1.5 V~5.0V( 步长 0.1V) ；

极低的静态偏置电流 (Typ.=25 uA) ；

带载能力强：当 Vin=4.3V 且 V out=3.3V 时 Iout= 250mA ；

极低的输入输出电压差：0.2V/ 90mA 和 0.40 V/150mA ；

输入稳定性好： Typ . 0.03 %/V ；

低的温度调整系数；

可以作为调整器和参考电压来使用；

662K封装形式：SOT23-3

662K用途

电池供电系统；

无绳电话设备；

无线控制系统；

便携 / 手掌式计算机；

便携式消费类设备；

便携式仪器；

电子设备；

汽车电子设备；

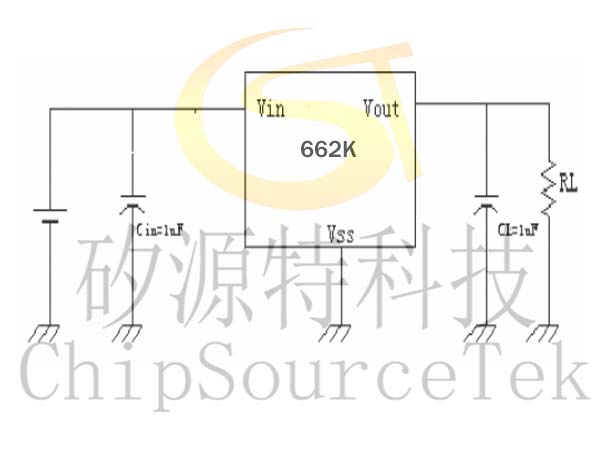

662K典型应用电路图

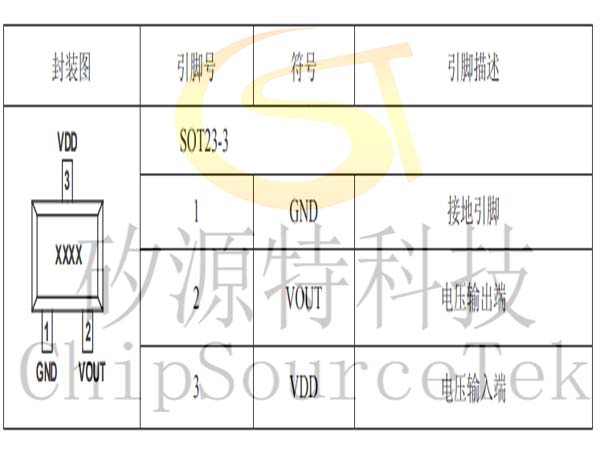

662K引脚分配及说明

662K功能框图

662K主要参数及工作特性
662K-33（Vin=Vout+1V, Cin=Cout=1u, Ta=25℃除特别指定）

特性	符号	条件	最小值	典型值	最大值	单位
输出电压	Vout(E) (Note2)	I OUT = 10 mA , V IN = Vout+1 V	×0.97	Vout (T) (Note 1)	×1.03	V
最大输出电流	Iout (max)	V IN = Vout+1 V	250			mA
负载特性	△Vout	V IN = Vout+1 V, 1mA ≤ I OUT ≤ 150mA		14		mV
压差 (Note 3)	Vdif1	I OUT = 80 mA		18		mV
压差 (Note 3)	Vdif2	I OUT = 10mA		38		mV
静态电流	Iss	V IN = Vout+1 V		25	30	uA
电源电压调整率		I OUT = 40 mA Vout+1 V ≤ V IN ≤ 6V		0.03		%/V
纹波抑制比	PSRR	Vin= [Vout+1] V +1Vp-pAC I OUT = 10 mA ,f=1kHz		50		dB
短路电流	Ishort	Vin=Vout(T)+1.5V Vout=Vss		30		mA
过流保护电流	Ilimt			150		mA

注 : 1. V OUT (T) ：规定的输出电压
2. V OUT (E) ：有效输出电压 ( 即当 I OUT 保持一定数值， V IN = (V OUT (T)+1.0V) 时的输出电压
3. V dif： V IN1 – V OUT (E) ’
V IN1 ：逐渐减小输入电压，当输出电压降为 V OUT (E) 的 98% 时的输入电压。
V OUT (E) ’ = V OUT (E) ×98%
662K极限参数

参数	符号	极限值	单位
Vin脚电压	VIN	7.0	V
Vout脚电流	Iout	250	mA
Vout脚电压	Vout	Vss-0.3 ~ Vout+0.3	V
允许最大功耗（SOT23-3）	Pd	500	mW
工作温度	Topr	-25 ~ +85	℃
存贮温度	Tstg	-40 ~ +125	℃
