ME6206
ME6206系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的 CMOS 降压型电压稳压器。具有很低的静态偏置电流（8.0μA Typ.），能在输入、输出电压差极小的情况下提 300mA 的输出电流，并且仍能保持良好的调整率。ME6206系列适用于希望延长有用电池寿命的电池供电类产品
ME6206概述:
ME6206系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的 CMOS 降压型电压稳压器。具有很低的静态偏置电流（8.0μA Typ.），能在输入、输出电压差极小的情况下提 300mA 的输出电流，并且仍能保持良好的调整率。ME6206系列适用于希望延长有用电池寿命的电池供电类产品
ME6206系列采用SOT-89-3/SOT23-3/SOT89/TO92的封装。
ME6206特性:
高精度输出电压：±2%
输出电压：1.5V~5.0V(步长 0.1V)
最大工作电压：6V
极低的静态偏置电流(Typ.=8.0μA)
带载能力强：当 Vin=4.3V 且 Vout=3.3V 时Iout=300mA
极低的输入输出电压差：0.2V at 90mA and 0.40V at 200mA
输入稳定性好
低的温度调整系数
可以作为调整器和参考电压来使用
ME6206提供SOT-23-3 , SOT-89-3 ，SOT-23 ,TO-92
ME6206订购信息:
product series | Output voltage | Supply Current | Package |
ME6206A15PG | 1.5V | 8uA | SOT89-3 |
ME6206A15M3G | 1.5V | 8uA | SOT23-3 |
ME6206A15XG | 1.5V | 8uA | SOT23 |
ME6206A33TG | 3.3V | 8uA | TO92 |
ME6206A33M3G | 3.3V | 8uA | SOT23-3 |
ME6206K33M3G | 3.3V | 180uA | SOT23-3 |
ME6206A15 |
|
|
|
ME6206A18 |
|
|
|
ME6206A28 |
|
|
|
ME6206A30 |
|
|
|
ME6206A33 |
|
|
|

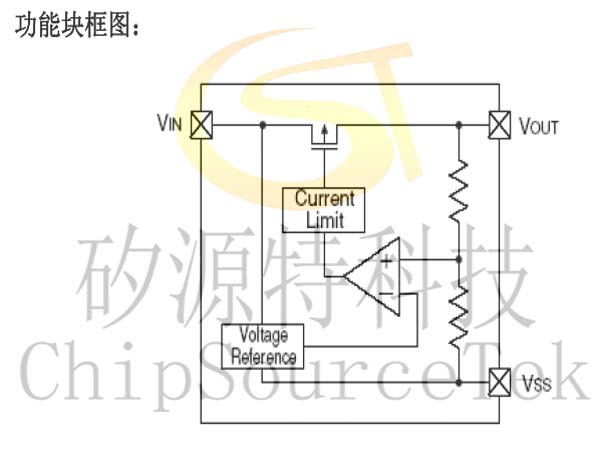

ME6206功能框图:

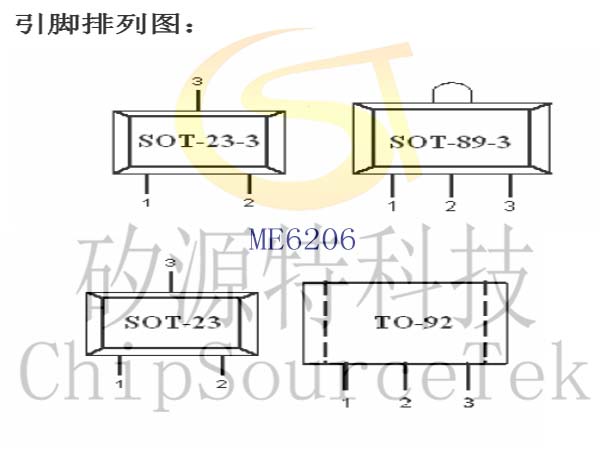

ME6206引脚排列及分配图:
Pin | Name | Function | ||||
M3 | P | P1 | X | T | ||
SOT23-3 | SOT89-3 | SOT89-3 | SOT23 | TO-92 | ||
1 | 1 | 2 | 1 | 1 | VSS | Ground |
2 | 3 | 1 | 2 | 3 | VOUT | Output |
3 | 2 | 3 | 3 | 2 | VIN | Input |

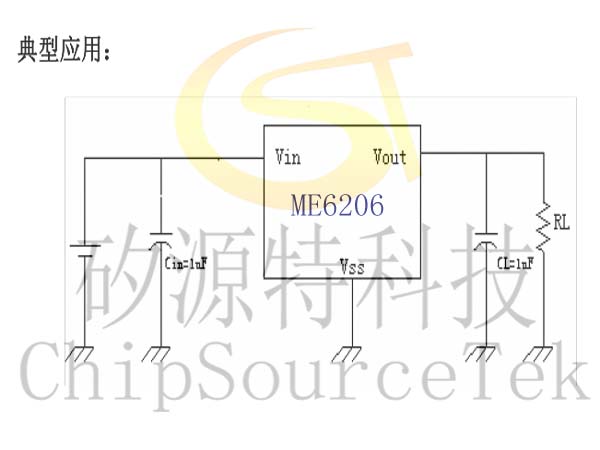

ME6206典型应用原理图:
