ME6232

    ME6232系列是以CMOS工艺制造的1.4uA IQ、高精度、高PSRR，低压差线性稳压器。ME6232系列稳压器内置固定电压基准，温度保护，限流电路，相位补偿电路以及低内阻的MOSFET，达到超低功耗，高纹波抑制，低压差的性能。
    ME6232系列兼容体积比钽电容更小的陶瓷电容，而且不需使用By-pass电容，更能节省空间。
    ME6232系列的高速响应特性能应付负载电流的波动，所以特别适合使用于手持及射频产品上。通过控制芯片上的CE脚可将输出关断，在关断后的功耗只有 0μA。

在线咨询

产品详情 资料下载 在线询价

ME6232概述:

ME6232系列是以CMOS工艺制造的1.4uA IQ、高精度、高PSRR，低压差线性稳压器。ME6232系列稳压器内置固定电压基准，温度保护，限流电路，相位补偿电路以及低内阻的MOSFET，达到超低功耗，高纹波抑制，低压差的性能。

ME6232系列兼容体积比钽电容更小的陶瓷电容，而且不需使用By-pass电容，更能节省空间。

ME6232系列的高速响应特性能应付负载电流的波动，所以特别适合使用于手持及射频产品上。通过控制芯片上的CE脚可将输出关断，在关断后的功耗只有 0μA。

ME6232特点：

最大输出电流：400mA（VIN＝4.3V，VOUT＝3.3V）

低压差：110mV@ IOUT =100mA（ME6232C33）

工作电压范围：1.8V~5.5V

输出电压范围：1.2V~5.0V

高输出精度：±1％

低静态电流：1.4uA（TYP.）

关断电流：0uA（TYP.）

高纹波抑制比：70dB@1KHz（ME6232C33）

内置温度保护和限流保护

ME6232应用：

手机

无绳电话设备

照相机

蓝牙及其他射频产品

基准电压源

ME6232封装形式：

3-pin SOT89-3、SOT23-3

4-pin FBP1*1-4、DFN1*1-4

5-pin SOT23-5

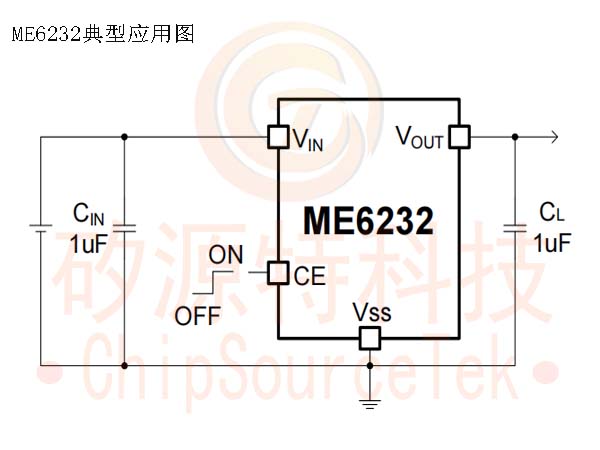

ME6232典型应用图:

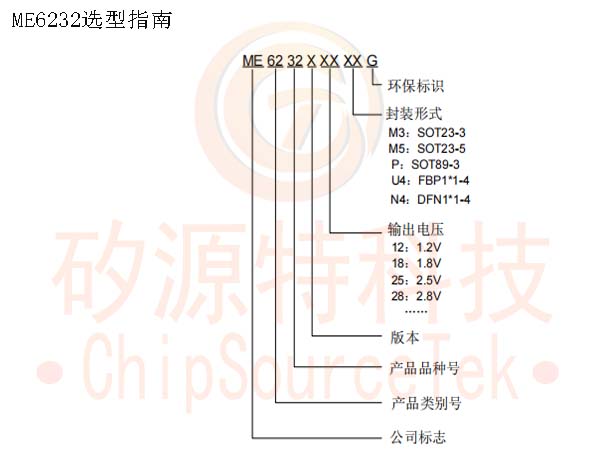

ME6232选型指南:

产品型号	产品功能
ME6232C12M5G	VOUT=1.2V；封装形式：SOT23-5
ME6232C12U4AG	VOUT=1.2V；封装形式：FBP1*1-4
ME6232A18M3G	VOUT=1.8V；封装形式：SOT23-3
ME6232C18M5G	VOUT=1.8V；封装形式：SOT23-5
ME6232C18U4AG	VOUT=1.8V；封装形式：FBP1*1-4
ME6232C25M5G	VOUT=2.5V；封装形式：SOT23-5
ME6232C28M5G	VOUT=2.8V；封装形式：SOT23-5
ME6232C28U4AG	VOUT=2.8V；封装形式：FBP1*1-4
ME6232C30M5G	VOUT=3.0V；封装形式：SOT23-5
ME6232C30U4AG	VOUT=3.0V；封装形式：FBP1*1-4
ME6232A33PG	VOUT=3.3V；封装形式：SOT89-3
ME6232A33M3G	VOUT=3.3V；封装形式：SOT23-3
ME6232C33M5G	VOUT=3.3V；封装形式：SOT23-5
ME6232C33U4AG	VOUT=3.3V；封装形式：FBP1*1-4
ME6232C33N4AG	VOUT=3.3V；封装形式：DFN1*1-4
ME6232C50M5G	VOUT=5.0V；封装形式：SOT23-5

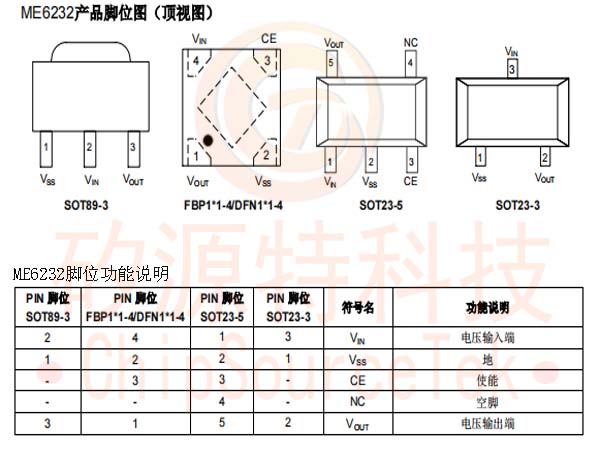

ME6232产品脚位:

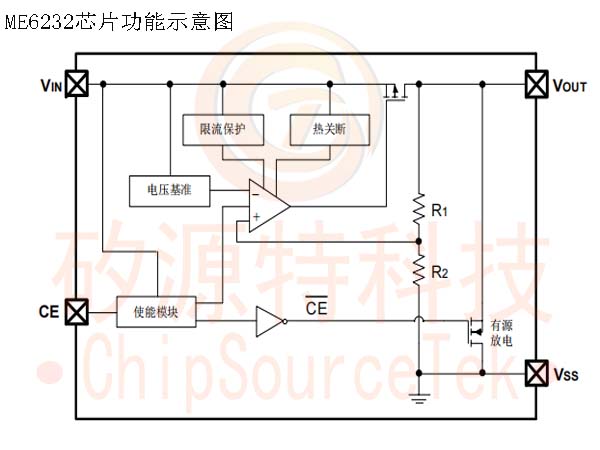

ME6232芯片功能示意图:

ME6232包装数量:

封装形式	最小包装数量	单位	小箱	大箱
SOT23-3	3000	盘/编带	30K	120K
SOT23-5	3000	盘/编带	30K	120K
SOT89-5	1000	盘/编带	10K	40K
DFN1*1-4L	10000	盘/编带	100K	400K
FBP1*1-4L	10000	盘/编带	100K	400K
