RY9130
RY9130是一款具有内部功率MOSFET的高频、同步、整流、降压开关模式转换器。它提供了一个非常紧凑的解决方案，可以在宽的输入电源范围内提供3A的连续输出电流，并具有出色的负载和线路调节功能。ECOT控制操作提供了非常快速的瞬态响应和简单的回路设计以及非常紧凑的输出调节。
RY9130概述：
RY9130是一款具有内部功率MOSFET的高频、同步、整流、降压开关模式转换器。它提供了一个非常紧凑的解决方案，可以在宽的输入电源范围内提供3A的连续输出电流，并具有出色的负载和线路调节功能。ECOT控制操作提供了非常快速的瞬态响应和简单的回路设计以及非常紧凑的输出调节。
RY9130需要最少数量的现成外部组件，并可在节省空间的SOT23-6封装中使用。
RY9130功能：
*宽4.5V至16V工作输入范围
*3A连续输出电流
*500KHz开关频率
*具有快速瞬态响应的ECOT模式控制
*内置过电流限制
*内置过电压保护
*轻载高效PFM模式
*内部软启动
*70mΩ/50mΩ低RDS（ON）内部功率MOSFET
*输出可从0.6V调节
*不需要肖特基二极管
*打嗝模式的短路保护
*综合内部补偿
*热停堆
*提供SOT23-6包装
*-40°C至+85°C温度范围
RY9130应用程序：
*数字机顶盒
*平板电脑（平板电脑）
*平板电视和显示器
*Wi-Fi路由器/AP
*数字视频录像机（DVR）
*便携式媒体播放器
*电缆调制解调器/XDSL
*一般用途

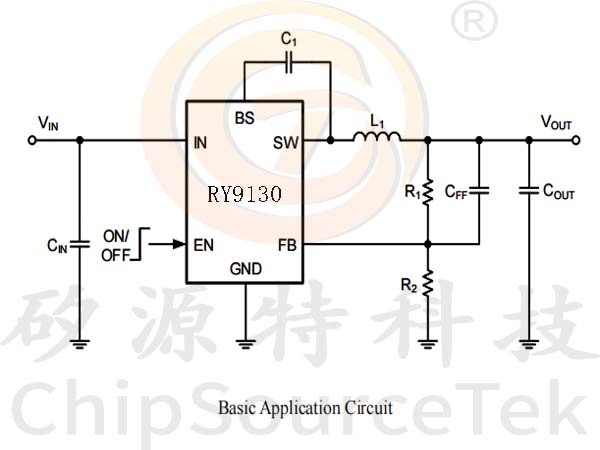

RY9130典型应用电路:

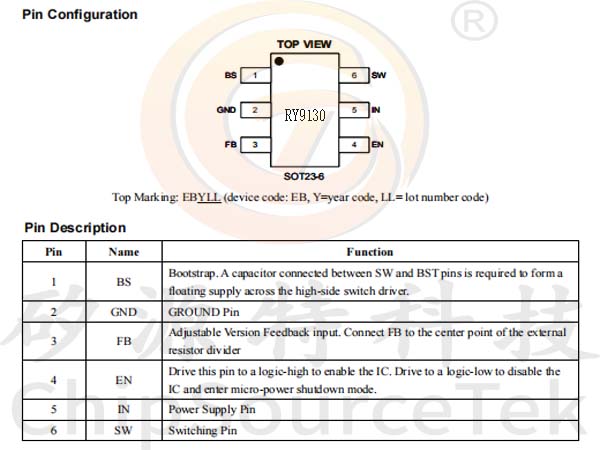

RY9130引脚说明:
RY9130订购信息 (1):
丝印 | 批号 | 型号 | 描述 | 封装 | 最小包装 |
EBYLL | 70301301 | RY9130 | RY9130 ECOT Buck, 4.5-16V, 3A, 500KHz, VFB 0.6V, SOT23-6 | SOT23-6 | 3000PCS |
注（1）：所有RYCHIP零件均不含铅，并符合RoHS指令。

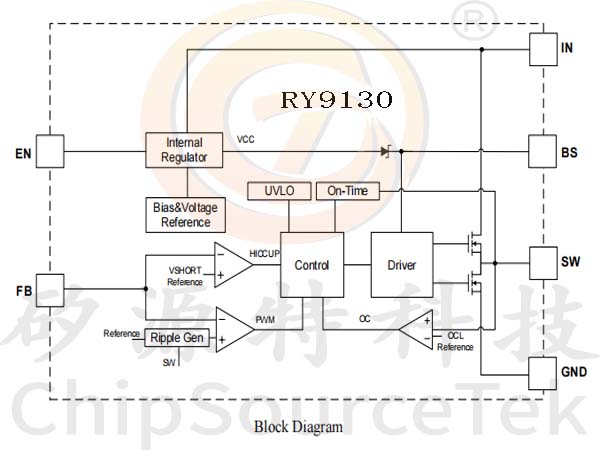

RY9130功能框图:
